真空パッド スタンダードタイプ VPA バーブ継手タイプ
- 通常単価(税別)
- 952円～4,147円
- 税込単価
- 1,047円～4,562円
厚くて平らな一般的なワークに最適 ※本シリーズはCADデータ修正中です。修正完...
詳細情報を確認する商品情報

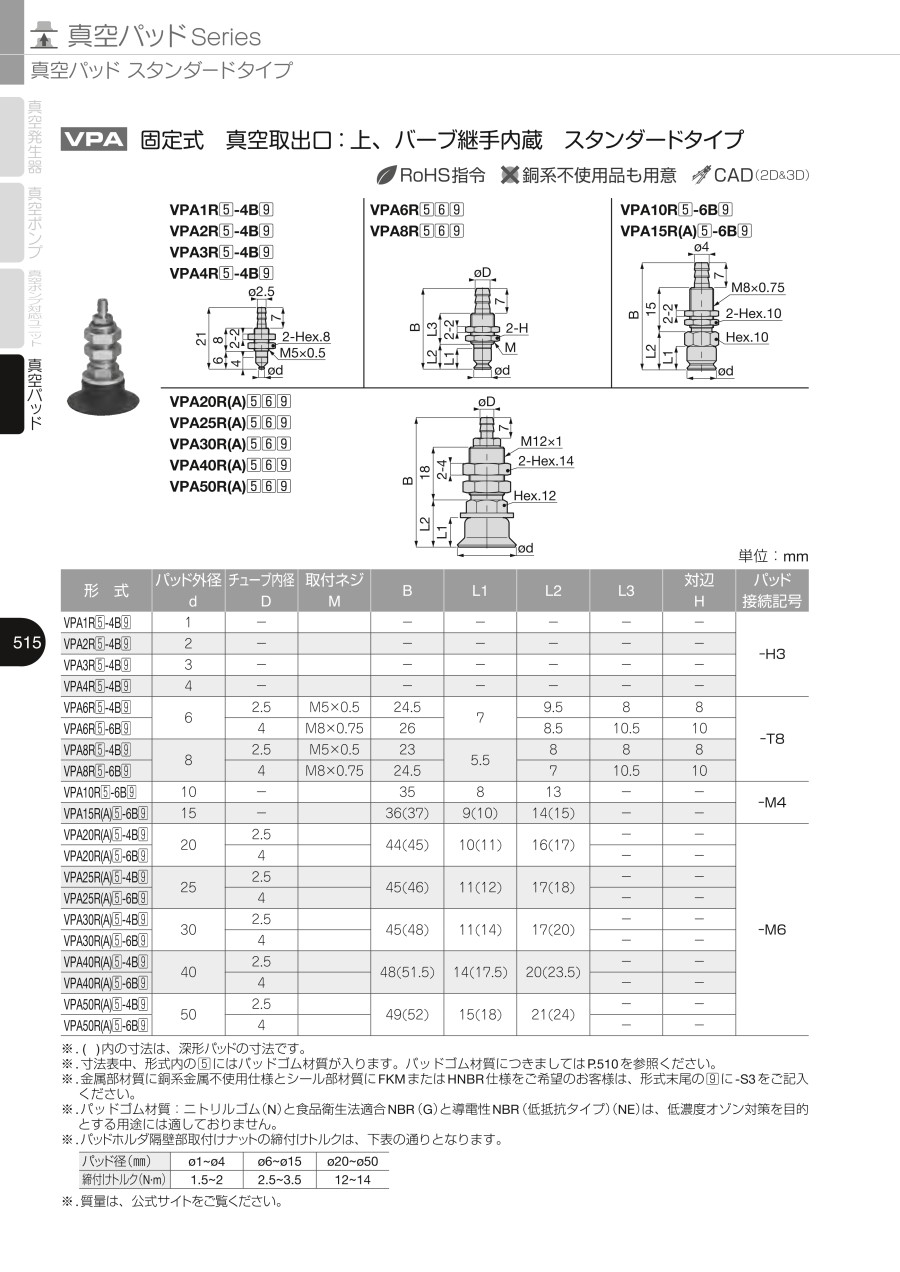

外形図
VPA2R（5）-4B（9）/VPA3R（5）-4B（9）/VPA4R（5）-4B（9）
VPA6R（5）（6）（9）/VPA8R（5）（6）（9）
VPA10R（5）-6B（9）/VPA15R（A）（5）-6B（9）
VPA20R（A）（5）（6）（9）/VPA25R（A）（5）（6）（9）/VPA30R（A）（5）（6）（9）/
VPA40R（A）（5）（6）（9）/VPA50R（A）（5）（6）（9）
規格表
※. （ ）内の寸法は、深形パッドの寸法です。
※. 寸法表中、形式内の5 にはパッドゴム材質が入ります。
※. パッドホルダ隔壁部取付けナットの締付けトルクは、下表の通りとなります。
| パッド径（mm） | φ1～φ4 | φ6～φ15 | φ20～φ50 |
|---|---|---|---|
| 締付けトルク（N・m） | 1.5～2 | 2.5～3.5 | 12～14 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,700円 ( 1,870円 ) | 6日目 |
1,007円 ( 1,108円 ) | 6日目 |
952円 ( 1,047円 ) | 6日目 |
1,088円 ( 1,197円 ) | 6日目 |
1,088円 ( 1,197円 ) | 6日目 |
1,361円 ( 1,497円 ) | 6日目 |
1,700円 ( 1,870円 ) | 6日目 |
1,007円 ( 1,108円 ) | 6日目 |
952円 ( 1,047円 ) | 6日目 |
1,088円 ( 1,197円 ) | 6日目 |
1,088円 ( 1,197円 ) | 6日目 |
1,361円 ( 1,497円 ) | 6日目 |
1,700円 ( 1,870円 ) | 6日目 |
1,007円 ( 1,108円 ) | 6日目 |
962円 ( 1,058円 ) | 6日目 |
1,088円 ( 1,197円 ) | 6日目 |
1,088円 ( 1,197円 ) | 6日目 |
1,361円 ( 1,497円 ) | 6日目 |
1,837円 ( 2,021円 ) | 6日目 |
1,075円 ( 1,183円 ) | 6日目 |
1,021円 ( 1,123円 ) | 6日目 |
1,157円 ( 1,273円 ) | 6日目 |
1,157円 ( 1,273円 ) | 6日目 |
1,497円 ( 1,647円 ) | 6日目 |
1,838円 ( 2,022円 ) | 6日目 |
1,075円 ( 1,183円 ) | 6日目 |
1,072円 ( 1,179円 ) | 6日目 |
1,157円 ( 1,273円 ) | 6日目 |
1,157円 ( 1,273円 ) | 6日目 |
1,497円 ( 1,647円 ) | 6日目 |
2,008円 ( 2,209円 ) | 6日目 |
1,279円 ( 1,407円 ) | 6日目 |
1,224円 ( 1,346円 ) | 6日目 |
1,361円 ( 1,497円 ) | 6日目 |
1,361円 ( 1,497円 ) | 6日目 |
1,668円 ( 1,835円 ) | 6日目 |
1,278円 ( 1,406円 ) | 6日目 |
1,224円 ( 1,346円 ) | 6日目 |
1,360円 ( 1,496円 ) | 6日目 |
1,667円 ( 1,834円 ) | 6日目 |
2,008円 ( 2,209円 ) | 6日目 |
1,278円 ( 1,406円 ) | 6日目 |
1,395円 ( 1,535円 ) | 6日目 |
1,360円 ( 1,496円 ) | 6日目 |
1,360円 ( 1,496円 ) | 6日目 |
1,667円 ( 1,834円 ) | 6日目 |
2,107円 ( 2,318円 ) | 6日目 |
1,311円 ( 1,442円 ) | 6日目 |
1,495円 ( 1,645円 ) | 6日目 |
1,428円 ( 1,571円 ) | 6日目 |
1,766円 ( 1,943円 ) | 6日目 |
2,107円 ( 2,318円 ) | 6日目 |
1,311円 ( 1,442円 ) | 6日目 |
1,256円 ( 1,382円 ) | 6日目 |
1,426円 ( 1,569円 ) | 6日目 |
1,392円 ( 1,531円 ) | 6日目 |
1,766円 ( 1,943円 ) | 6日目 |
2,107円 ( 2,318円 ) | 6日目 |
1,311円 ( 1,442円 ) | 6日目 |
1,256円 ( 1,382円 ) | 6日目 |
詳細情報
基本情報
厚くて平らな一般的なワークに最適 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・平らなワーク（硬くてペラペラしない厚さのワーク）に最適な一般形、丸い果物（リンゴなど）や丸いボールに最適な深形、小型ワークや半導体製造設備内に最適な小型を用意しております。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
