メカニカル部品技術窓口
真空 長円タイプ パッドゴム
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 397円～1,035円
- 税込単価
- 437円～1,139円
【特長】・基板や半導体のような長いワークの搬送に最適な吸着パッド。・パッドサイ...
詳細情報を確認する商品情報

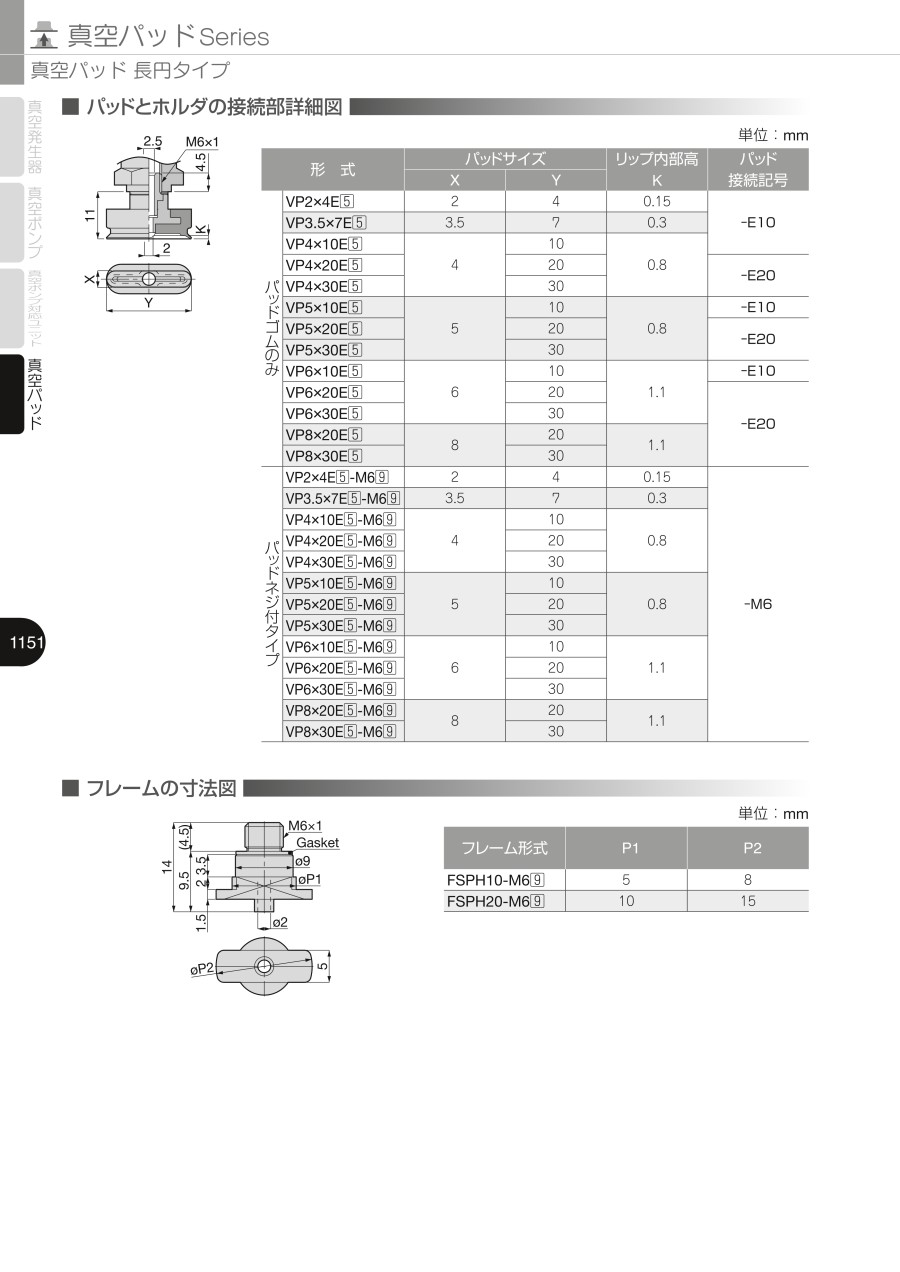

外形図
製品仕様
製品仕様
銅系金属不使用、低濃度オゾン対策
パッド材質 : ニトリルゴム、シリコーンゴム、ウレタンゴム、フッ素ゴム、導電性シリコーンゴム、導電性ブタジエンゴム（低抵抗タイプ）、導電性NBR、、HNBR、EPDM
パッドサイズ : 2×4mm、3.5×7mm、4×10m、4×20mm、4×30mm、5×10mm、5×20mm、5×30mm、6×10mm、6×20mm、6×30mm、8×20mm、8×30mm
外観
適用サイズ
継手サイズ
| ワンタッチ継手(mm) | φ4,φ6 |
|---|---|
| バーブ継手(適用チューブ外径×内径)(mm) | φ4×φ2.5,φ6×φ4 |
商品特長詳細
特長
基板や半導体のような長いワークの搬送に最適。
基盤や半導体のような長いワーク
長円パット形状
小型タイプホルダは、既存の真空パッド用ホルダ（A、B、C、D、Eタイプ）のダウンサイジングを行い、省スペース化が可能。
オプションの落下防止弁、パッド直付タイプフィルタにも対応。
ホルダを設備から取外すこと無くパッド部の交換が可能。
「銅系金属不使用」・「低濃度オゾン対策」向けの分野に対応するパッドホルダも用意。
金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用。
- ※ パッド材質：ニトリル、導電性ゴム（低抵抗タイプ）、食品衛生法適合NBRは、低濃度オゾン対策に適していないので注意。
選定サポート情報
ホルダ種類（固定式）
| 真空取出口 上 | 真空取出口 横 | 直付型 | ||||
| タイプ | 標準 | 小型 | 標準 | 小型 | 標準 | 小型 |
| 記号 | VPA | VPMA | VPB | VPMB | - | - |
ホルダ種類（スプリング式）
| 真空取出口 上 | 真空取出口 横 | 直付型 | |||
| タイプ | 標準 | 小型 | 標準 | 小型 | 標準 |
| 記号 | VPC | VPMC | VPD | VPMD | VPF |
ホルダ種類（ネジ止め式）
| 真空取出口 上 | 真空取出口 横 | |
| タイプ | 標準 | 標準 |
| 記号 | VPAE | VPBE |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
803円 ( 883円 ) | 8日目 |
902円 ( 992円 ) | 8日目 |
804円 ( 884円 ) | 6日目 |
946円 ( 1,041円 ) | 6日目 |
397円 ( 437円 ) | 在庫品1日目当日出荷可能 |
855円 ( 941円 ) | 6日目 |
945円 ( 1,040円 ) | 6日目 |
750円 ( 825円 ) | 6日目 |
728円 ( 801円 ) | 6日目 |
884円 ( 972円 ) | 6日目 |
769円 ( 846円 ) | 6日目 |
941円 ( 1,035円 ) | 6日目 |
990円 ( 1,089円 ) | 6日目 |
825円 ( 908円 ) | 6日目 |
658円 ( 724円 ) | 6日目 |
860円 ( 946円 ) | 6日目 |
946円 ( 1,041円 ) | 6日目 |
1,035円 ( 1,139円 ) | 9日目 |
990円 ( 1,089円 ) | 6日目 |
884円 ( 972円 ) | 6日目 |
860円 ( 946円 ) | 6日目 |
941円 ( 1,035円 ) | 8日目 |
990円 ( 1,089円 ) | 8日目 |
詳細情報
基本情報
【特長】
・基板や半導体のような長いワークの搬送に最適な吸着パッド。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
【用途】
・オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
商品担当おすすめ
よくあるご質問（FAQ）
但し、上記高温使用限界温度は瞬時におけるものであり、一定時間継続する場合には十分注意が必要です。
液晶ガラスや半導体製造装置向けに開発された「吸着痕防止タイプ」は樹脂パッドのため、
加硫ゴムと比較して、ブリード・ブルームの発生がより少なく、
吸着痕防止対策に優れた効果があります。
