真空パッド 長円タイプ　VPC　バーブ継手タイプ

真空パッド 長円タイプ　VPC　バーブ継手タイプ
  • パット形状
    長円
  • 本体種類
    パッド+ホルダセット
  • パット種類
    標準
  • 取付方法
    パッドネジ固定
  • 材質
    ゴム系
  • 接続ねじ種類
    おねじ
  • 接続ねじ径
    M14
  • 高さ L1 (mm)
    7
  • 取付金具
    スプリング式
  • スプリング力 (N)
    7.0～12.6
  • ストローク (mm)
    6
  • 全長 B (mm)
    59.1
  • 真空取出方向
    上
  • 取付接続ねじ
    M14
  • 真空取出口チューブ外径 (φ)
    6
  • 落下防止弁
    無し
  • 直付フィルタ
    無し

ご注意

  • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
未確定：候補が22型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

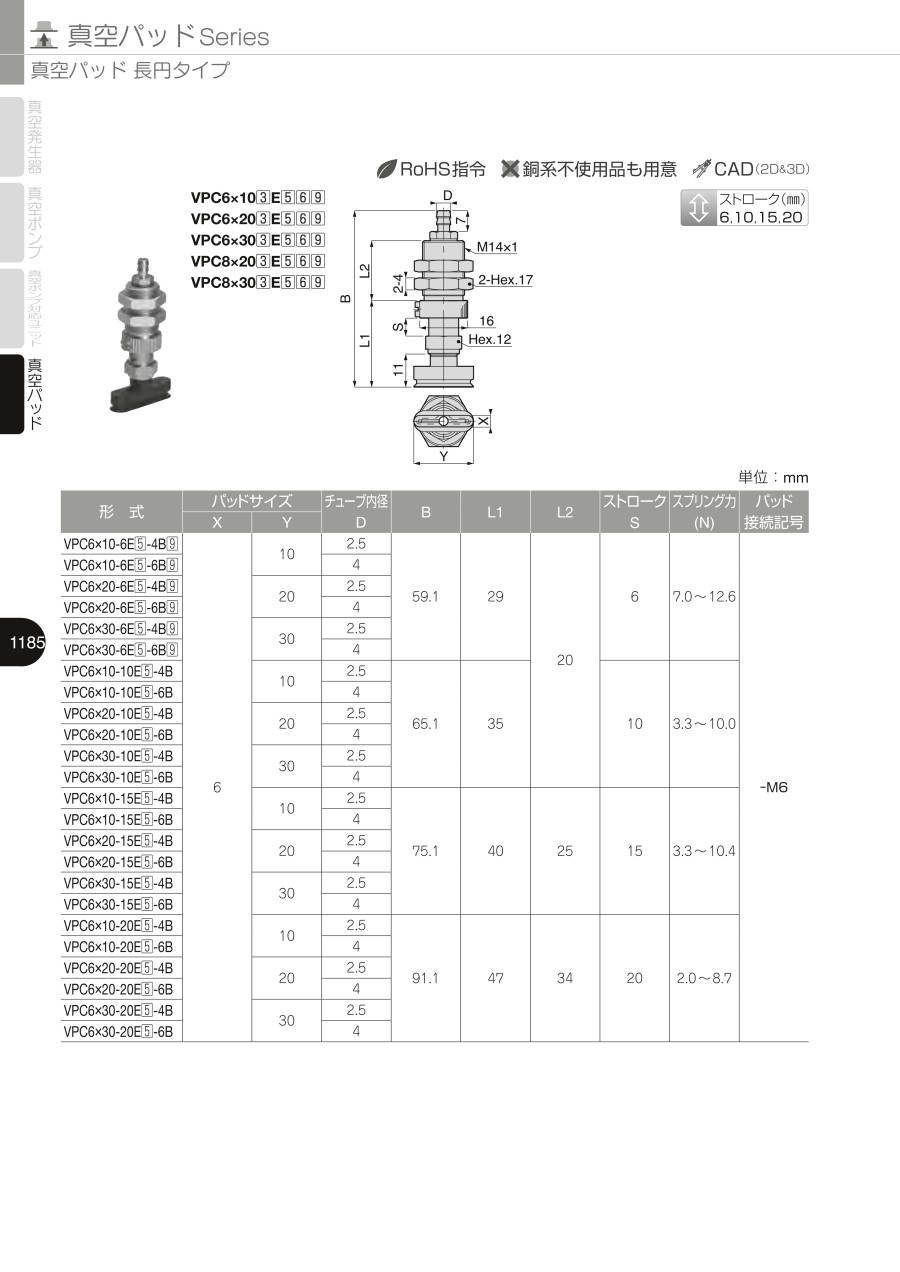

真空パッド 長円タイプ　VPC　バーブ継手タイプ 外形図

製品仕様

ホルダ形状

  • スプリング式、真空取出口：上

パッド材質・用途

記号NSE
ゴム材質ニトリルシリコーン導電性ブタジエン
（低抵抗タイプ）
用途段ボール
ベニヤ板
鉄板
食品関係
その他
一般ワーク		半導体
金型成形品
取出し
薄物ワーク
食品関係		半導体の一般ワーク
外観色ブラックナチュラルブラック

※導電性ブタジエンゴム（低抵抗タイプ）の材質は、ブタジエンゴムです。（体積抵抗率：200Ω・cm以下）
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm
型番パッドサイズチューブ内径
φD		BL1L2ストローク
S		スプリング力
（N）		パッド接続記号
XY
VPC4×10-6E（5）-6B410459.1292067.0～12.6-M6
VPC4×20-6E（5）-6B20
VPC4×30-6E（5）-6B30
VPC5×10-6E（5）-6B510
VPC5×20-6E（5）-6B20
VPC5×30-6E（5）-6B30
VPC6×10-6E（5）-6B610
VPC6×20-6E（5）-6B20
VPC6×30-6E（5）-6B30
VPC8×20-6E（5）-6B820
VPC8×30-6E（5）-6B30

※表中、型番内の（5）にはパッドゴム材質が入ります。パッドゴム材質に付きましては上記をご参照ください。
※パッドホルダ隔壁部取付けナットの締付トルクは、4.5～6N・mとなります。

型番リスト

表示件数
  • 1
    • 型番
    VPC4X10-6EN-6B
    VPC4X10-6ES-6B
    VPC4X20-6EN-6B
    VPC4X20-6ES-6B
    VPC4X30-6EN-6B
    VPC4X30-6ES-6B
    VPC5X10-6EN-6B
    VPC5X10-6ES-6B
    VPC5X20-6EN-6B
    VPC5X20-6ES-6B
    VPC5X30-6EN-6B
    VPC5X30-6ES-6B
    VPC6X10-6EN-6B
    VPC6X10-6ES-6B
    VPC6X20-6EN-6B
    VPC6X20-6ES-6B
    VPC6X30-6EN-6B
    VPC6X30-6ES-6B
    VPC8X20-6EN-6B
    VPC8X20-6ES-6B
    VPC8X30-6EN-6B
    VPC8X30-6ES-6B

    ゴム系材質

    環境

    色

    幅 X

    長さ Y

    		最小発注数量
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    4
    10
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    4
    10
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    4
    20
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    4
    20
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    4
    30
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    4
    30
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    5
    10
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    5
    10
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    5
    20
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    5
    20
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    5
    30
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    5
    30
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    6
    10
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    6
    10
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    6
    20
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    6
    20
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    6
    30
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    6
    30
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    8
    20
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    8
    20
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    8
    30
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    8
    30
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,312円
    ( 2,543円 )
    6日目
    2,488円
    ( 2,737円 )
    6日目
    2,345円
    ( 2,580円 )
    6日目
    2,524円
    ( 2,776円 )
    6日目
    2,381円
    ( 2,619円 )
    6日目
    2,559円
    ( 2,815円 )
    6日目
    2,312円
    ( 2,543円 )
    6日目
    2,488円
    ( 2,737円 )
    6日目
    2,345円
    ( 2,580円 )
    6日目
    2,524円
    ( 2,776円 )
    6日目
    2,381円
    ( 2,619円 )
    6日目
    2,559円
    ( 2,815円 )
    6日目
    2,312円
    ( 2,543円 )
    6日目
    2,488円
    ( 2,737円 )
    6日目
    2,345円
    ( 2,580円 )
    6日目
    2,524円
    ( 2,776円 )
    6日目
    2,381円
    ( 2,619円 )
    6日目
    2,559円
    ( 2,815円 )
    6日目
    2,392円
    ( 2,631円 )
    6日目
    2,524円
    ( 2,776円 )
    6日目
    2,381円
    ( 2,619円 )
    6日目
    2,559円
    ( 2,815円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

    【特長】
    ・基板や半導体のような長いワークの搬送に最適です。
    ・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
    ・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
    ・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
    ・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
    ・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
    ・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

    ご注意

    • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
