記号	N	S	E
ゴム材質	ニトリル	シリコーン	導電性ブタジエン（低抵抗タイプ）
用途	段ボール、ベニヤ板、鉄板、食品関係、その他一般ワーク	半導体、金型成形品取出し、薄物ワーク、食品関係	半導体の一般ワーク
外観色	ブラック	ナチュラル	ブラック

※導電性ブタジエンゴム（低抵抗タイプ）の材質は、ブタジエンゴムです。（体積抵抗率：200Ω・cm以下）
※ニトリルゴムは、低濃度オゾン対策を目的とする用途には適しておりません。

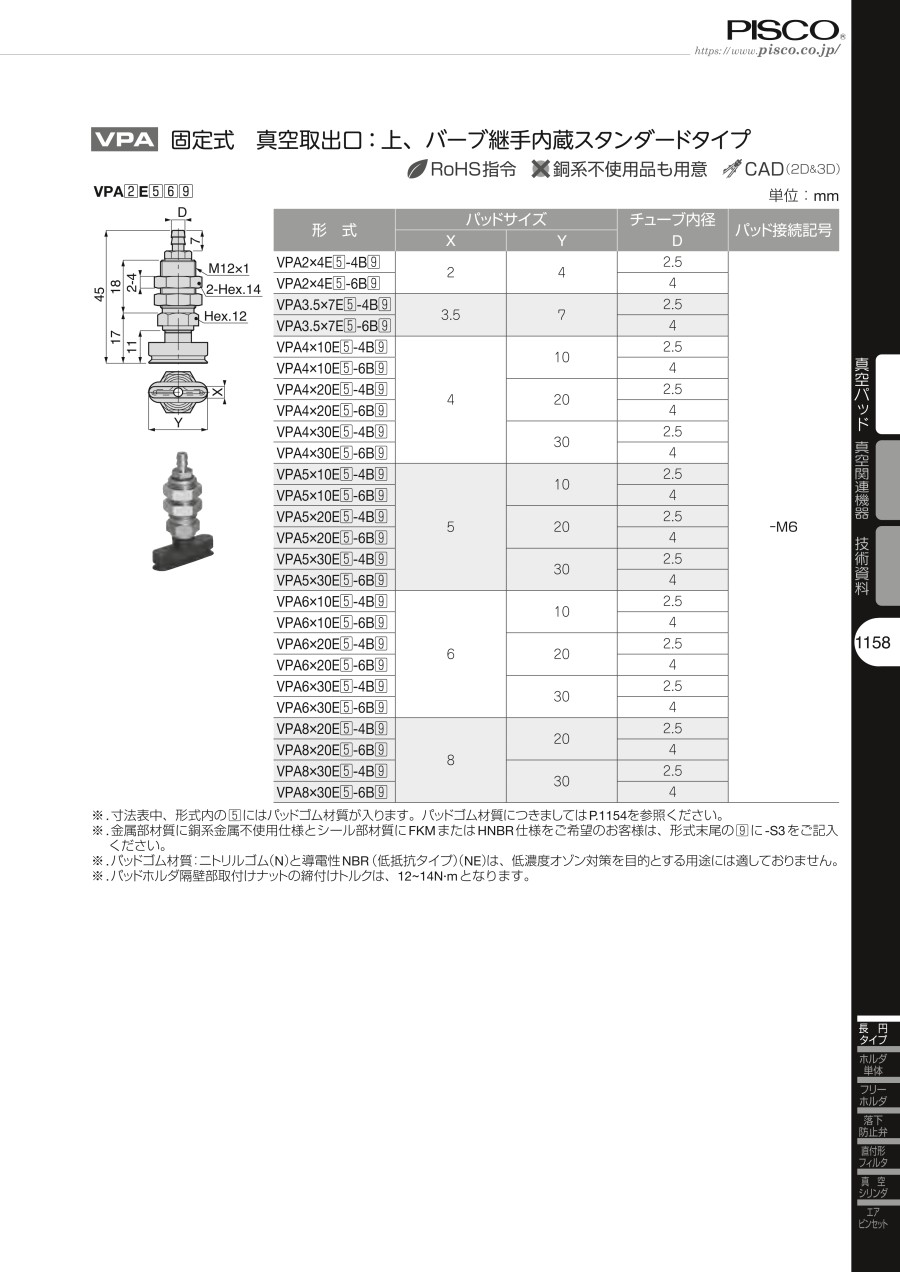

規格表

単位：mm

型番	パッドサイズ		チューブ内径	パッド接続記号
型番	X	Y	φD	パッド接続記号
VPA4×10E（5）-6B（9）	4	10	4	-M6
VPA4×20E（5）-6B（9）		20	4
VPA4×30E（5）-6B（9）		30	4
VPA5×10E（5）-6B（9）	5	10	4
VPA5×20E（5）-6B（9）		20	4
VPA5×30E（5）-6B（9）		30	4
VPA6×10E（5）-6B（9）	6	10	4
VPA6×20E（5）-6B（9）		20	4
VPA6×30E（5）-6B（9）		30	4
VPA8×20E（5）-6B（9）	8	20	4
VPA8×30E（5）-6B（9）	8	30	4

※表中、型番内の（5）にはパッドゴム材質が入ります。パッドゴム材質に付きましては上記を参照ください。
※パッドホルダ隔壁部取付けナットの締付けトルクは、12～14N・mとなります。

型番リスト

表示件数

型番

ゴム系材質	環境	色	幅 X	長さ Y	RoHS?	最小発注数量

[ニトリルゴム] ニトリルゴム	標準	ブラック	4	10	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	4	10	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	4	20	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	4	20	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	4	30	10	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	4	30	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	5	10	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	5	10	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	5	20	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	5	20	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	5	30	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	5	30	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	6	10	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	6	10	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	6	20	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	6	20	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	6	30	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	6	30	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	8	20	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	8	20	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	8	30	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	8	30	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,347円 ( 1,482円 )	6日目
1,527円 ( 1,680円 )	6日目
1,385円 ( 1,524円 )	6日目
1,561円 ( 1,717円 )	6日目
1,420円 ( 1,562円 )	6日目
1,598円 ( 1,758円 )	6日目
1,347円 ( 1,482円 )	6日目
1,527円 ( 1,680円 )	6日目
1,385円 ( 1,524円 )	6日目
1,561円 ( 1,717円 )	6日目
1,420円 ( 1,562円 )	6日目
1,598円 ( 1,758円 )	6日目
1,347円 ( 1,482円 )	6日目
1,527円 ( 1,680円 )	6日目
1,385円 ( 1,524円 )	6日目
1,561円 ( 1,717円 )	6日目
1,420円 ( 1,562円 )	6日目
1,598円 ( 1,758円 )	6日目
1,385円 ( 1,524円 )	6日目
1,561円 ( 1,717円 )	6日目
1,420円 ( 1,562円 )	6日目
1,598円 ( 1,758円 )	6日目

詳細情報

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・基板や半導体のような長いワークの搬送に最適です。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
