真空パッド 長円タイプ VPAE バーブ継手
- 通常単価(税別)
- 571円～823円
- 税込単価
- 628円～905円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
詳細情報を確認する未確定：候補が22型番あります。
商品情報
外形図
製品仕様
- ねじ止め式
- 真空取出口：上
- バーブ継手内蔵専用タイプ
パッド材質・用途
| 記号 | N | S | E |
|---|---|---|---|
| ゴム材質 | ニトリル | シリコーン | 導電性ブタジエン（低抵抗タイプ） |
| 用途 | 段ボール、ベニヤ板、鉄板、食品関係、その他一般ワーク | 半導体、金型成形品取出し、薄物ワーク、食品関係 | 半導体の一般ワーク |
| 外観色 | ブラック | ナチュラル | ブラック |
- 導電性ブタジエンゴム（低抵抗タイプ）の材質は、ブタジエンゴムです。（体積抵抗率：200Ω・cm以下）
- ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

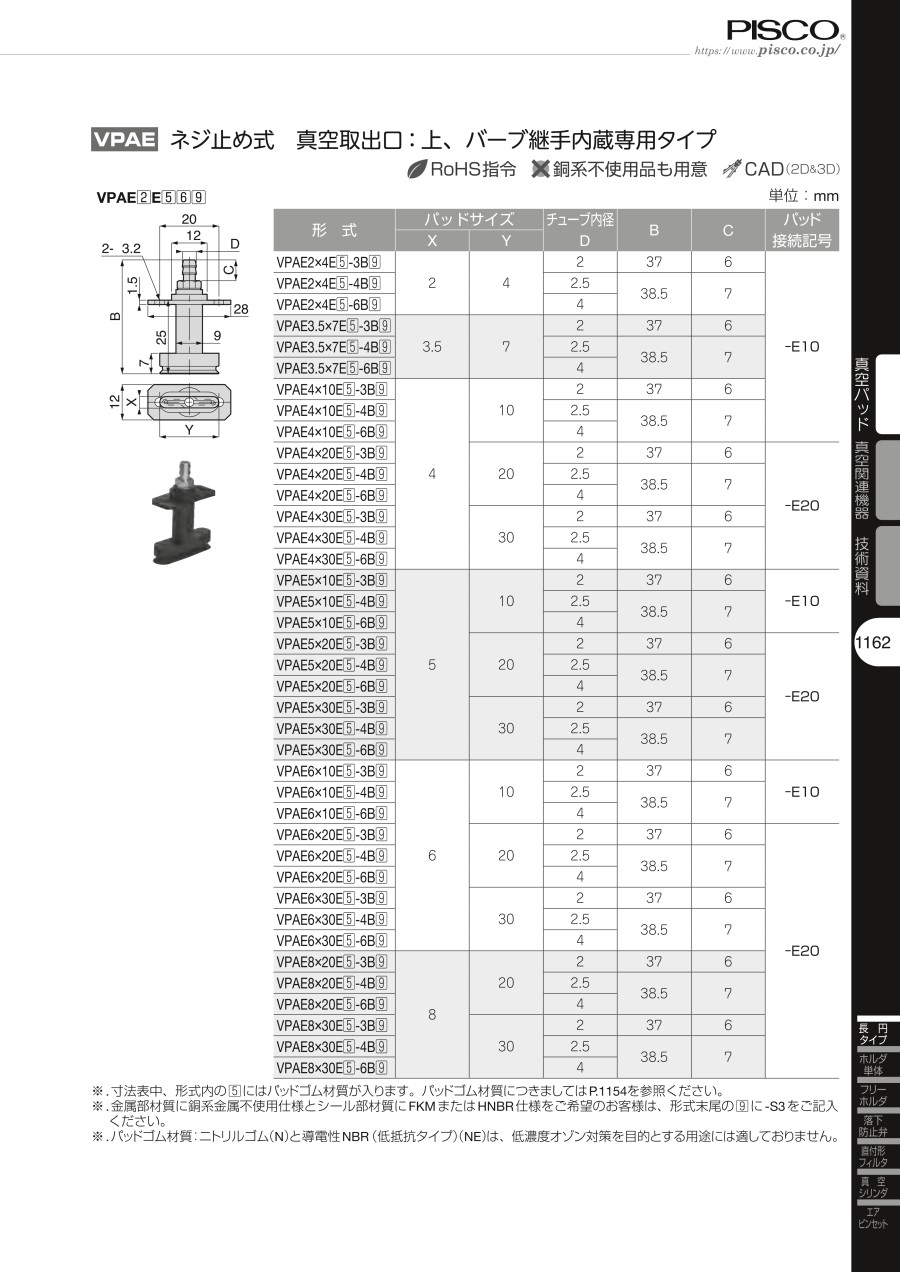

規格表
単位：mm
| 型番 | パッドサイズ | チューブ内径 φD | B | C | パッド接続記号 | |
|---|---|---|---|---|---|---|
| X | Y | はめ込み | ||||
| VPAE4×10E□-6B | 4 | 10 | 4 | 38.5 | 7 | -E10 |
| VPAE4×20E□-6B | 20 | 4 | 38.5 | 7 | -E20 | |
| VPAE4×30E□-6B | 30 | 4 | 38.5 | 7 | ||
| VPAE5×10E□-6B | 5 | 10 | 4 | 38.5 | 7 | -E10 |
| VPAE5×20E□-6B | 20 | 4 | 38.5 | 7 | -E20 | |
| VPAE5×30E□-6B | 30 | 4 | 38.5 | 7 | ||
| VPAE6×10E□-6B | 6 | 10 | 4 | 38.5 | 7 | -E10 |
| VPAE6×20E□-6B | 20 | 4 | 38.5 | 7 | -E20 | |
| VPAE6×30E□-6B | 30 | 4 | 38.5 | 7 | ||
| VPAE8×20E□-6B | 8 | 20 | 4 | 38.5 | 7 | |
| VPAE8×30E□-6B | 30 | 4 | 38.5 | 7 | ||
- 型番の□にはパッドゴム材質が入ります。パッドゴム材質に付きましては製品仕様を参照ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
571円 ( 628円 ) | 6日目 |
746円 ( 821円 ) | 6日目 |
603円 ( 663円 ) | 6日目 |
791円 ( 870円 ) | 6日目 |
636円 ( 700円 ) | 6日目 |
823円 ( 905円 ) | 6日目 |
571円 ( 628円 ) | 6日目 |
746円 ( 821円 ) | 6日目 |
603円 ( 663円 ) | 6日目 |
791円 ( 870円 ) | 6日目 |
636円 ( 700円 ) | 6日目 |
823円 ( 905円 ) | 6日目 |
571円 ( 628円 ) | 6日目 |
746円 ( 821円 ) | 6日目 |
603円 ( 663円 ) | 6日目 |
791円 ( 870円 ) | 6日目 |
636円 ( 700円 ) | 6日目 |
823円 ( 905円 ) | 6日目 |
603円 ( 663円 ) | 6日目 |
791円 ( 870円 ) | 6日目 |
636円 ( 700円 ) | 6日目 |
823円 ( 905円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・基板や半導体のような長いワークの搬送に最適です。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
