真空パッド 多段ベローズ小型タイプ VPMB バーブ継手タイプ
- 通常単価(税別)
- 1,634円～1,998円
- 税込単価
- 1,797円～2,198円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
詳細情報を確認する商品情報

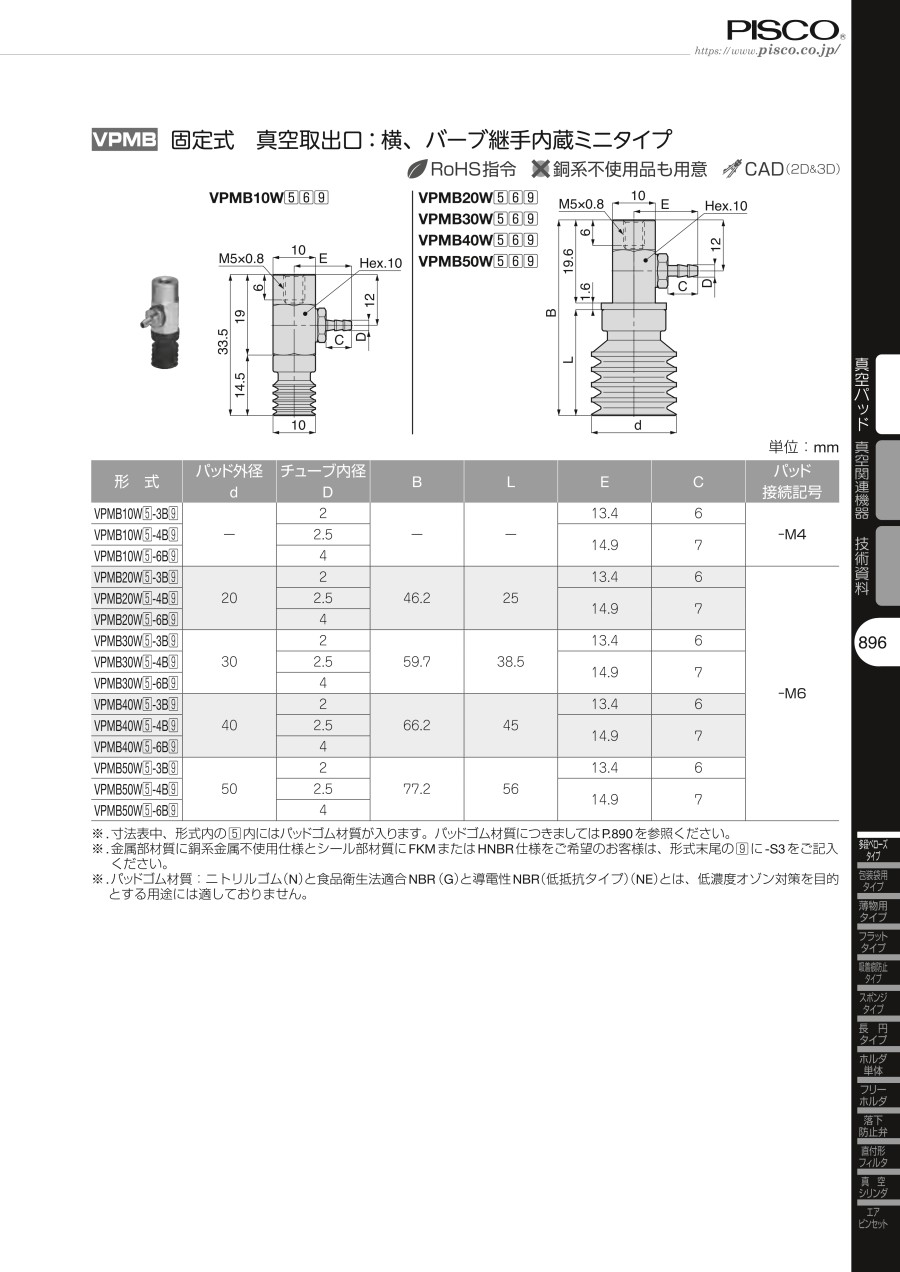

外形図
VPMB10W
VPMB20W／VPMB30W
製品仕様
- 固定式 真空取出口：横、バーブ継手内蔵ミニタイプ
パッド材質・用途
| 記号 | N | S | G |
|---|---|---|---|
| ゴム材質 | ニトリル | シリコーン | 食品衛生法適合NBR |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク |
| 外観色 | ブラック | ナチュラル | グレー |
※ パッドゴム材質：ニトリルゴム（N）と食品衛生法適合NBR（G）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | パッド外径 φd | チュ-ブ内径 φD | B | L | E | C | パッド接続記号 |
|---|---|---|---|---|---|---|---|
| VPMB10W（5）-3B | - | 2 | - | - | 13.4 | 6 | -M4 |
| VPMB10W（5）-4B | 2.5 | 14.9 | 7 | ||||
| VPMB20W（5）-4B | 20 | 2.5 | 46.2 | 25 | 14.9 | 7 | -M6 |
| VPMB20W（5）-6B | 4 | ||||||
| VPMB30W（5）-4B | 30 | 2.5 | 59.7 | 38.5 | 14.9 | 7 | |
| VPMB30W（5）-6B | 4 |
※ 規格表中、型番内の（5）にはパッドゴム材質が入ります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,692円 ( 1,861円 ) | 6日目 |
1,692円 ( 1,861円 ) | 6日目 |
1,634円 ( 1,797円 ) | 6日目 |
1,634円 ( 1,797円 ) | 6日目 |
1,776円 ( 1,954円 ) | 6日目 |
1,776円 ( 1,954円 ) | 6日目 |
1,764円 ( 1,940円 ) | 6日目 |
1,998円 ( 2,198円 ) | 6日目 |
1,706円 ( 1,877円 ) | 6日目 |
1,706円 ( 1,877円 ) | 6日目 |
1,885円 ( 2,074円 ) | 6日目 |
1,885円 ( 2,074円 ) | 6日目 |
1,834円 ( 2,017円 ) | 6日目 |
1,834円 ( 2,017円 ) | 6日目 |
1,777円 ( 1,955円 ) | 6日目 |
1,777円 ( 1,955円 ) | 6日目 |
1,955円 ( 2,151円 ) | 6日目 |
1,955円 ( 2,151円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・傾きのあるワークやビニール袋包装品の搬送に対応いたします。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
