真空パッド 多段ベローズ小型タイプ VPMA ワンタッチ継手タイプ
- 通常単価(税別)
- 1,706円～2,643円
- 税込単価
- 1,877円～2,907円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
詳細情報を確認する商品情報

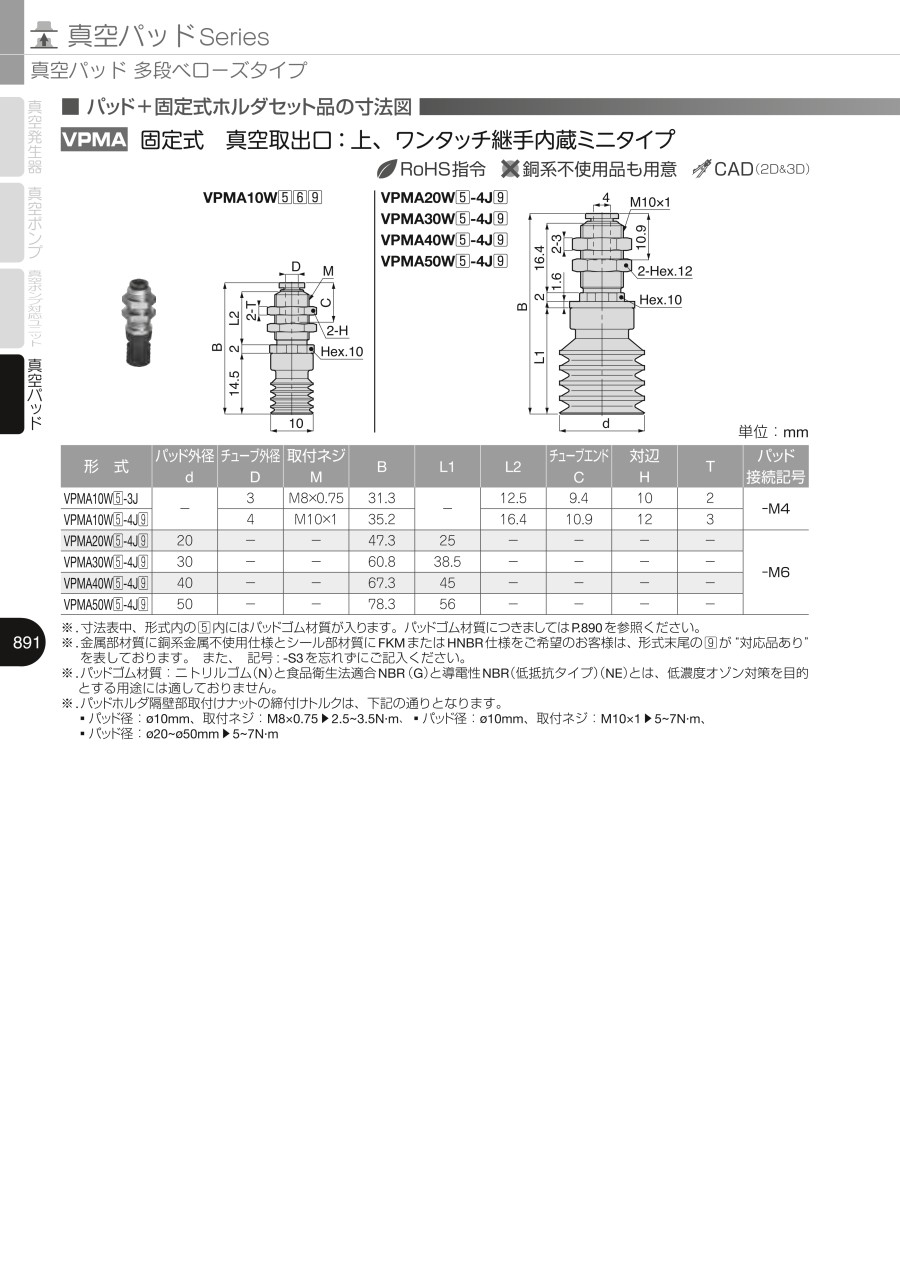

外形図
VPMA10W
VPMA20W／30W
製品仕様
- 固定式
- 真空取出口：上
- ワンタッチ継手内蔵ミニタイプ
- パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。
| パッド径 （mm） | 取付ネジ | 締付けトルク （N・m） |
|---|---|---|
| φ10 | M8×0.75 | 2.5～3.5 |
| M10×1 | 5～7 | |
| φ20～φ50 | - | 5～7 |
パッド材質・用途
| 記号 | N | S | G |
|---|---|---|---|
| ゴム材質 | ニトリル | シリコーン | 食品衛生法適合NBR |
| 用途 | 段ボール、ベニヤ板、鉄板、食品関係、その他一般ワーク | 半導体、金型成形品取出し、薄物ワーク、食品関係 | 段ボール、ベニヤ板、鉄板、食品関係、その他一般ワーク |
| 外観色 | ブラック | ナチュラル | グレー |
※ パッドゴム材質：ニトリルゴム（N）と食品衛生法適合NBR（G）は、低濃度オゾン対策を目的とする用途には適しておりません。
製品仕様
型番：VPMA10WS-4J-S3
- 金属部材質：銅系金属不使用
- シール部材質：FKMまたはHNBR
規格表
| 型番 | チューブ外径 φD | パッド外径 φd | 取付ネジ M | B | L1 | L2 | チューブエンド C | 対辺 H | T | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|---|
| VPMA10W□-3J | 3 | - | M8×0.75 | 31.3 | - | 12.5 | 9.4 | 10 | 2 | -M4 |
| VPMA10W□-4J VPMA10WS-4J-S3 | 4 | M10×1 | 35.2 | 16.4 | 10.9 | 12 | 3 | |||
| VPMA20W□-4J | - | 20 | - | 47.3 | 25 | - | - | - | - | -M6 |
| VPMA30W□-4J | - | 30 | - | 60.8 | 38.5 | - | - | - | - |
※ 型番の□内にはパッドゴム材質が入ります。パッドゴム材質に付きましては製品仕様を参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,762円 ( 1,938円 ) | 6日目 |
1,762円 ( 1,938円 ) | 6日目 |
1,706円 ( 1,877円 ) | 6日目 |
1,894円 ( 2,083円 ) | 6日目 |
1,847円 ( 2,032円 ) | 6日目 |
2,046円 ( 2,251円 ) | 6日目 |
2,643円 ( 2,907円 ) | 7日目 |
1,834円 ( 2,017円 ) | 6日目 |
1,775円 ( 1,953円 ) | 6日目 |
2,523円 ( 2,775円 ) | 在庫品1日目当日出荷可能 |
1,904円 ( 2,094円 ) | 6日目 |
1,847円 ( 2,032円 ) | 6日目 |
2,025円 ( 2,228円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・傾きのあるワークやビニール袋包装品の搬送に対応いたします。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
