銅系金属不使用、低濃度オゾン対策
パッド材質 : ニトリルゴム、シリコーンゴム、ウレタンゴム、フッ素ゴム、導電性NBR（低抵抗タイプ）、食品衛生法適合NBR、HNBR、EPDM
パッドサイズ : φ10（直径10mm）、φ20（直径20mm）、φ30（直径30mm）、φ40（直径40mm）、φ50（直径50mm）

	真空取出口上		真空取出口横		直付型
タイプ	標準	小型	標準	小型	標準	小型
記号	VPA	VPMA	VPB	VPMB	-	-

ホルダ種類（固定式）

	真空取出口上		真空取出口横		直付型
タイプ	標準	小型	標準	小型	標準
記号	VPC	VPMC	VPD	VPMD	VPF

ホルダ種類（スプリング式）

ワンタッチ継手(mm)	φ3,φ4,φ6
バーブ継手(適用チューブ外径×内径)(mm)	φ3×φ2,φ4×φ2.5,φ6×φ4

適用サイズ（継手サイズ）

特長

レトルトパックや食料品などが入った袋の搬送に最適。

小型タイプホルダは、既存の真空パッド用ホルダ（A、B、C、Dタイプ）のダウンサイジングを行い、省スペース化が可能。
オプションの落下防止弁、パッド直付タイプフィルタにも対応。

ホルダを設備から取外すこと無くパッド部の交換が可能。
「銅系金属不使用」・「低濃度オゾン対策」向けの分野に対応するパッドホルダも用意。
金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用。

※ パッド材質：ニトリル、導電性ゴム（低抵抗タイプ）、食品衛生法適合NBRは、低濃度オゾン対策に適していないので注意。

型番リスト

表示件数

型番

ゴム系材質

色

外径 d

(φ)

高さ L1

(mm)

最小発注数量

食品衛生法適合NBR	グレー	10	14.5	1個
[ニトリルゴム] ニトリルゴム	ブラック	10	14.5	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	10	14.5	1個
食品衛生法適合NBR	グレー	20	25	1個
[ニトリルゴム] ニトリルゴム	ブラック	20	25	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	20	25	1個
食品衛生法適合NBR	グレー	30	38.5	1個
[ニトリルゴム] ニトリルゴム	ブラック	30	38.5	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	30	38.5	1個
食品衛生法適合NBR	グレー	40	45	1個
[ニトリルゴム] ニトリルゴム	ブラック	40	45	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	40	45	1個
食品衛生法適合NBR	グレー	50	56	1個
[ニトリルゴム] ニトリルゴム	ブラック	50	56	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	50	56	1個

通常単価(税別) (税込単価)	通常出荷日

745円 ( 820円 )	6日目
911円 ( 1,002円 )	8日目
1,187円 ( 1,306円 )	在庫品1日目当日出荷可能
823円 ( 905円 )	6日目
913円 ( 1,004円 )	在庫品1日目当日出荷可能
1,319円 ( 1,451円 )	在庫品1日目当日出荷可能
878円 ( 966円 )	6日目
1,079円 ( 1,187円 )	在庫品1日目当日出荷可能
1,189円 ( 1,308円 )	在庫品1日目当日出荷可能
1,021円 ( 1,123円 )	6日目
1,189円 ( 1,308円 )	在庫品1日目当日出荷可能
1,427円 ( 1,570円 )	8日目
1,309円 ( 1,440円 )	6日目
1,427円 ( 1,570円 )	6日目
1,667円 ( 1,834円 )	6日目

詳細情報

基本情報

基本情報

レトルトパックや食料品などが入った袋の搬送に最適なパッドゴム。
【特長】
・傾きのあるワークやビニール袋包装品の搬送に対応いたします。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBR を採用いたしました。
【用途】
・オプションの落下防止弁、パッド直付タイプフィルタにも対応します。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

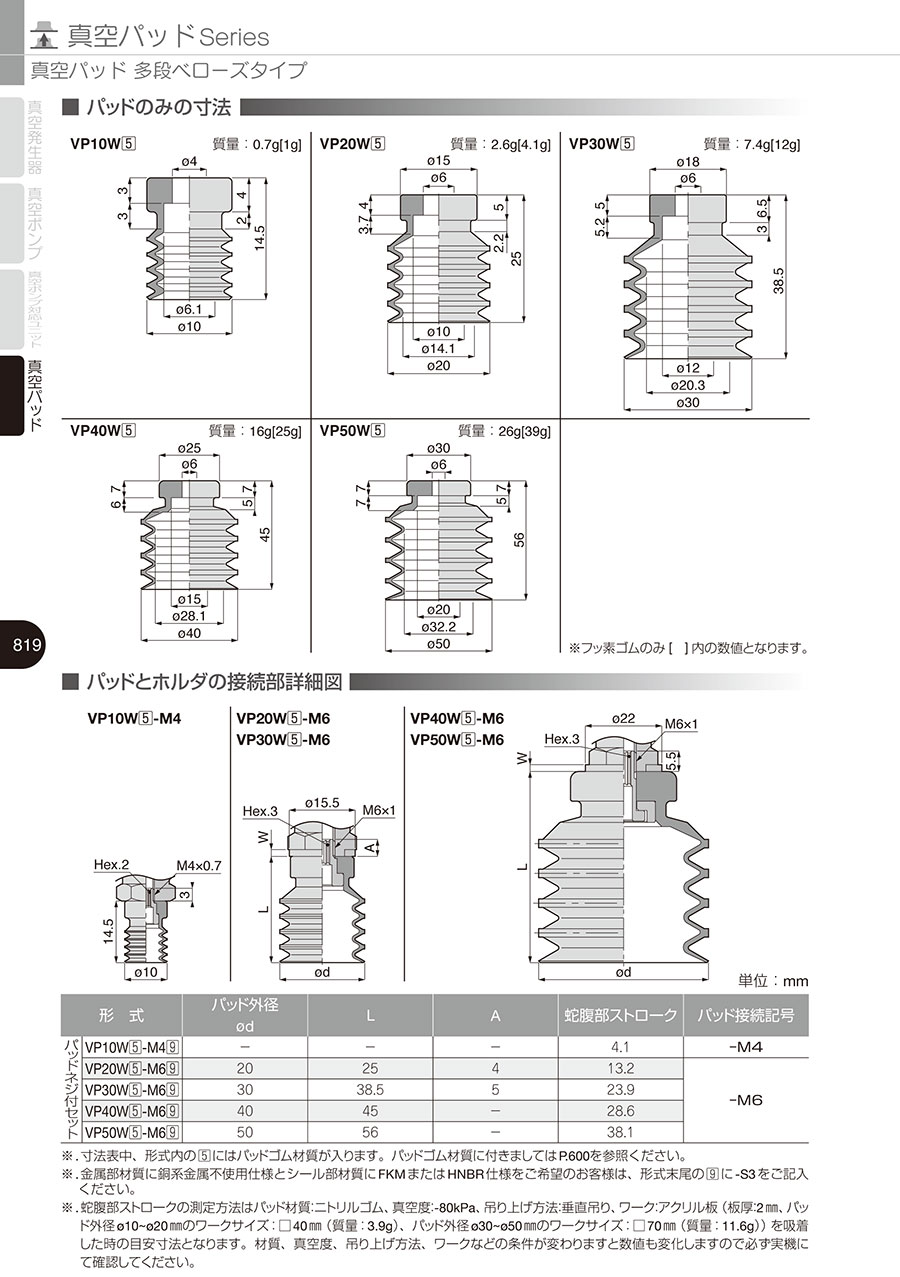

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
真空ソフトタイプパッドゴム
真空パッドソフトタイプのパッドゴムです。成型品の取出しや傷つきやすいワークの搬送に最適です。パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
日本ピスコ
真空パッドスタンダードタイプ小型パッドゴム
真空パッドスタンダードタイプ小型パッドゴムです。半導体製造設備に最適な小型真空パッドです。
日本ピスコ
真空ベローズタイプパッドゴム
真空パッドベローズタイプパッドゴムです。レトルトパックや食料品などが入った袋の搬送に最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空多段ベローズタイプパッドゴムのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q真空パッドの高温での使用温度範囲はどれくらいですか？

真空パッドの材質により異なりますが、ウレタンゴムで60℃、ニトリルゴムで110℃、フッ素ゴムで230℃となります。
但し、上記高温使用限界温度は瞬時におけるものであり、一定時間継続する場合には十分注意が必要です。

Q真空パッドの吸着痕を抑えたいです。

吸着痕が真空パッドに起因している場合は、真空パッド材料に添加している配合剤のパッド表面へブリード・ブルームしたものがワークに転写している可能性があります。
液晶ガラスや半導体製造装置向けに開発された「吸着痕防止タイプ」は樹脂パッドのため、
加硫ゴムと比較して、ブリード・ブルームの発生がより少なく、
吸着痕防止対策に優れた効果があります。
