日本ピスコ

真空パッド多段ベローズタイプ VPB ワンタッチ継手タイプ

カタログ |

通常単価(税別): 1,204円～2,372円

税込単価: 1,324円～2,609円

通常出荷日：6日目

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【特長】・傾きのあるワーク...

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

よく一緒に見られています

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

日本ピスコ

通常出荷日：6 日目～

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

VPB10W

VPB20W／30W／40W／50W

製品仕様

固定式
真空取出口：横

パッド材質・用途

記号	N	S	G
ゴム材質	ニトリル	シリコーン	食品衛生法適合NBR
用途	段ボール、ベニヤ板、鉄板、食品関係、その他一般ワーク	半導体、金型成形品取出し、薄物ワーク、食品関係	段ボール、ベニヤ板、鉄板、食品関係、その他一般ワーク
外観色	ブラック	ナチュラル	グレー

※ パッドゴム材質：ニトリルゴム（N）と食品衛生法適合NBR（G）は、低濃度オゾン対策を目的とする用途には適しておりません。

製品仕様

型番：VPB20WS-6J-S3

金属部材質：銅系金属不使用
シール部材質：FKMまたはHNBR

規格表

単位：mm

型番	パッド外径 φd	チューブ外径 φD	B	L	E	チューブエンド C	パッド接続記号
VPB10W□-6J	-	6	-	-	19.9	11.7	-M4
VPB20W□-6J VPB20WS-6J-S3	20		53	25			-M6
VPB30W□-6J	30		66.5	38.5
VPB40W□-6J	40		73	45
VPB50W□-6J	50		84	56

※ 型番の□内にはパッドゴム材質が入ります。パッドゴム材質に付きましては製品仕様を参照ください。

型番リスト

表示件数

型番

ゴム系材質

色

外径 d

(φ)

高さ L1

(mm)

全長 B

(mm)

金属部材質

最小発注数量

食品衛生法適合NBR	グレー	10	14.5	42.5	標準仕様	1個
[ニトリルゴム] ニトリルゴム	ブラック	10	14.5	42.5	標準仕様	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	10	14.5	42.5	標準仕様	1個
食品衛生法適合NBR	グレー	20	25	53	標準仕様	1個
[ニトリルゴム] ニトリルゴム	ブラック	20	25	53	標準仕様	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	20	25	53	標準仕様	1個
食品衛生法適合NBR	グレー	30	38.5	66.5	標準仕様	1個
[ニトリルゴム] ニトリルゴム	ブラック	30	38.5	66.5	標準仕様	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	30	38.5	66.5	標準仕様	1個
食品衛生法適合NBR	グレー	40	45	73	標準仕様	1個
[ニトリルゴム] ニトリルゴム	ブラック	40	45	73	標準仕様	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	40	45	73	標準仕様	1個
食品衛生法適合NBR	グレー	50	56	84	標準仕様	1個
[ニトリルゴム] ニトリルゴム	ブラック	50	56	84	標準仕様	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	50	56	84	標準仕様	1個

通常単価(税別) (税込単価)	通常出荷日

1,259円 ( 1,385円 )	6日目
1,204円 ( 1,324円 )	6日目
1,593円 ( 1,752円 )	6日目
1,432円 ( 1,575円 )	6日目
1,595円 ( 1,755円 )	6日目
1,903円 ( 2,093円 )	6日目
1,500円 ( 1,650円 )	6日目
1,805円 ( 1,986円 )	6日目
1,617円 ( 1,779円 )	6日目
1,638円 ( 1,802円 )	6日目
1,706円 ( 1,877円 )	6日目
1,929円 ( 2,122円 )	6日目
2,189円 ( 2,408円 )	6日目
2,239円 ( 2,463円 )	6日目
2,372円 ( 2,609円 )	6日目

詳細情報

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・傾きのあるワークやビニール袋包装品の搬送に対応いたします。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

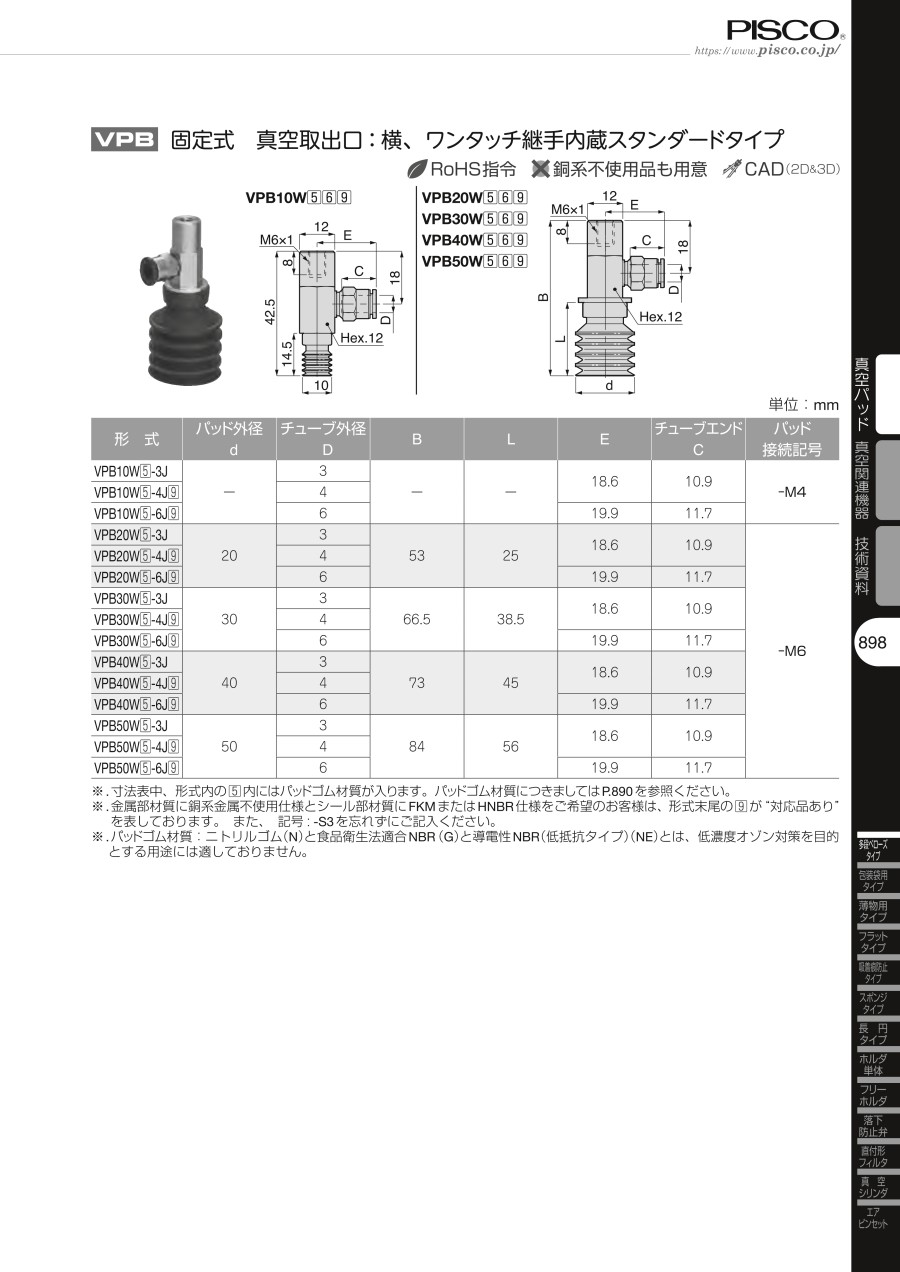

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
