日本ピスコ

真空パッド多段ベローズタイプ　VPB　バーブ継手タイプ

カタログ |

通常単価(税別): 1,187円～2,302円

税込単価: 1,306円～2,532円

通常出荷日：6日目

傾きのあるワークやビニール袋包装品の搬送に対応　※本シリーズはCADデータ修正中です。修正完了まで今し...

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

よく一緒に見られています

日本ピスコ

通常出荷日：6 日目

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

VPB10W

VPB20W／VPB30W／VPB40W／VPB50W

製品仕様

固定式真空取出口：横、バーブ継手内蔵スタンダードタイプ

パッド材質・用途

記号	N	S	G
ゴム材質	ニトリル	シリコーン	食品衛生法適合NBR
用途	段ボールベニヤ板鉄板食品関係その他一般ワーク	半導体金型成形品取出し薄物ワーク食品関係	段ボールベニヤ板鉄板食品関係その他一般ワーク
外観色	ブラック	ナチュラル	グレー

※パッドゴム材質：ニトリルゴム（N）と食品衛生法適合NBR（G）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm

型番	パッド外径 φd	チューブ内径 φD	B	L	パッド接続記号
VPB10W（5）-6B	-	4	-	-	-M4
VPB20W（5）-6B	20	4	53	25	-M6
VPB30W（5）-6B	30	4	66.5	38.5
VPB40W（5）-6B	40	4	73	45
VPB50W（5）-6B	50	4	84	56

※ 規格表中、型番内の（5）にはパッドゴム材質が入ります。

型番リスト

表示件数

型番

ゴム系材質

色

外径 d

(φ)

高さ L1

(mm)

全長 B

(mm)

最小発注数量

食品衛生法適合NBR	グレー	10	14.5	42.5	1個
[ニトリルゴム] ニトリルゴム	ブラック	10	14.5	42.5	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	10	14.5	42.5	1個
食品衛生法適合NBR	グレー	20	25	53	1個
[ニトリルゴム] ニトリルゴム	ブラック	20	25	53	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	20	25	53	1個
食品衛生法適合NBR	グレー	30	38.5	66.5	1個
[ニトリルゴム] ニトリルゴム	ブラック	30	38.5	66.5	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	30	38.5	66.5	1個
食品衛生法適合NBR	グレー	40	45	73	1個
[ニトリルゴム] ニトリルゴム	ブラック	40	45	73	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	40	45	73	1個
食品衛生法適合NBR	グレー	50	56	84	1個
[ニトリルゴム] ニトリルゴム	ブラック	50	56	84	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	50	56	84	1個

通常単価(税別) (税込単価)	通常出荷日

1,187円 ( 1,306円 )	6日目
1,238円 ( 1,362円 )	6日目
1,271円 ( 1,398円 )	6日目
1,359円 ( 1,495円 )	6日目
1,305円 ( 1,436円 )	6日目
1,696円 ( 1,866円 )	6日目
1,429円 ( 1,572円 )	6日目
1,372円 ( 1,509円 )	6日目
1,792円 ( 1,971円 )	6日目
1,566円 ( 1,723円 )	6日目
1,511円 ( 1,662円 )	6日目
1,716円 ( 1,888円 )	6日目
2,114円 ( 2,325円 )	6日目
2,060円 ( 2,266円 )	6日目
2,302円 ( 2,532円 )	6日目

詳細情報

基本情報

基本情報

傾きのあるワークやビニール袋包装品の搬送に対応　※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

カタログ

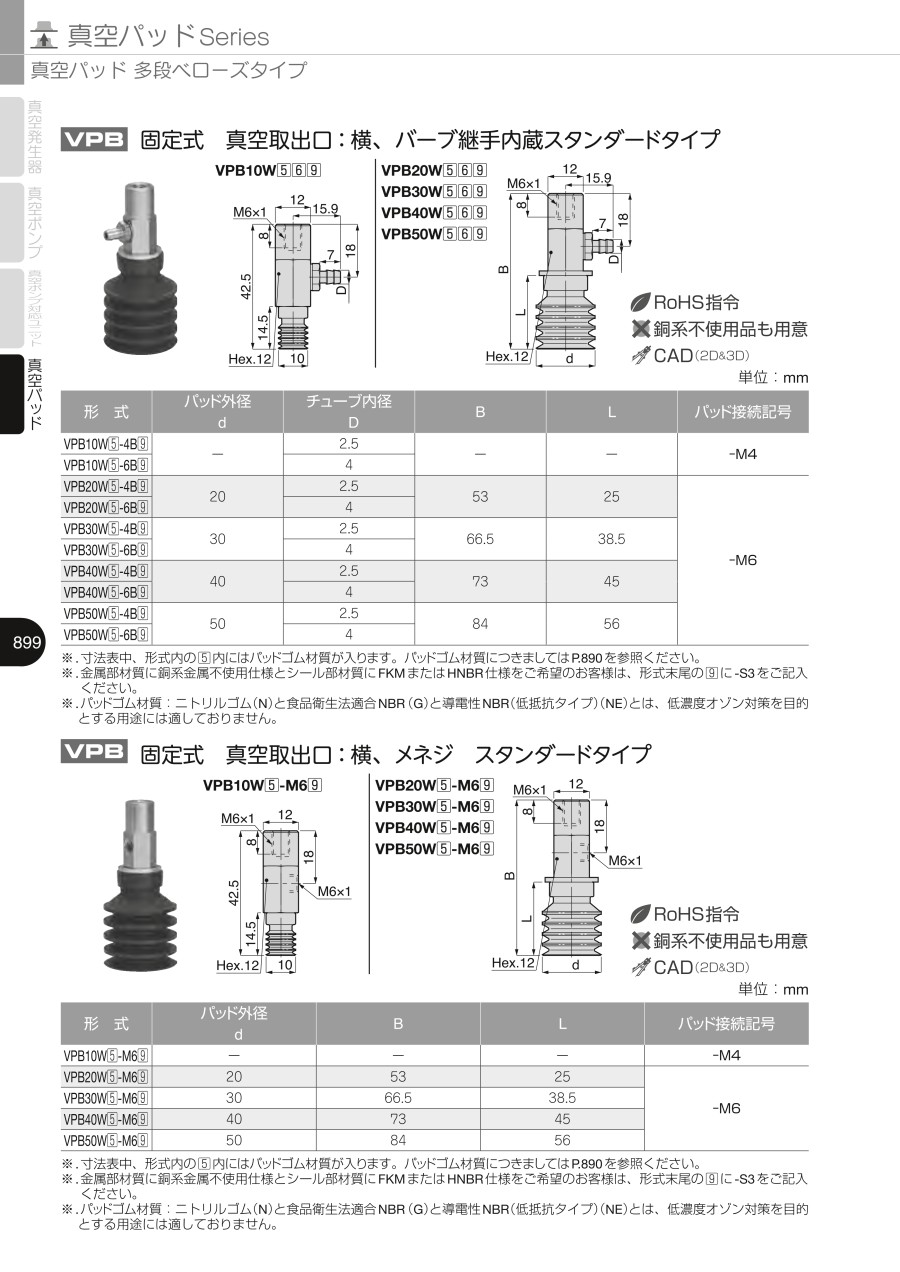

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
