真空パッド ベローズタイプ VPB ワンタッチ継手タイプ・メネジ
- 通常単価(税別)
- 1,027円～6,589円
- 税込単価
- 1,130円～7,248円
レトルトパックや食料品などが入った袋の搬送に最適。【特長】・紙、ビニールなどの極端に柔らかいワークの吸...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

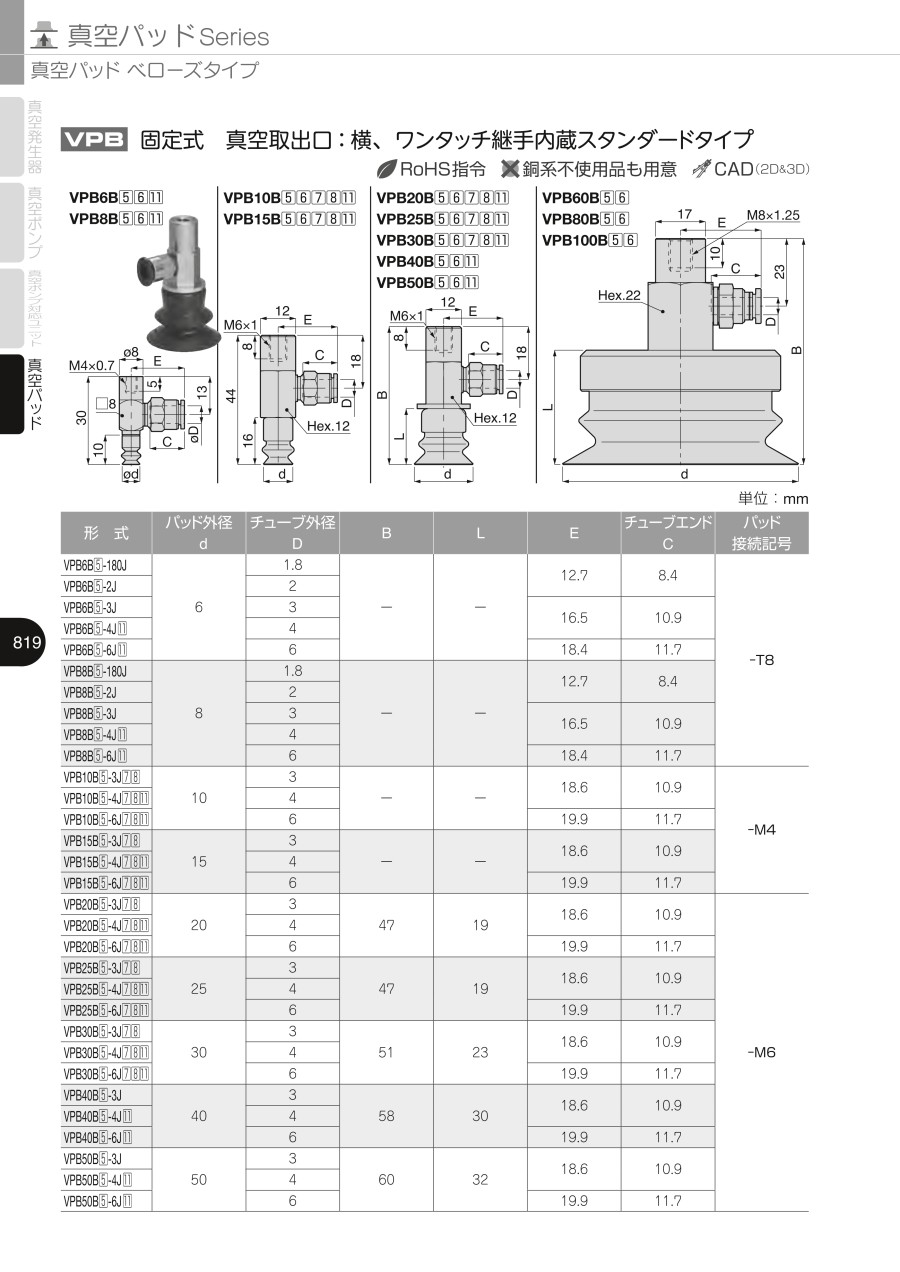

外形図
規格表
| 形式 | パッド外径 φd | チューブ外径 φD | B | L | E | チューブエンド C | パッド 接続記号 |
|---|---|---|---|---|---|---|---|
| VPB10B（5）-3J（7）（8） | 10 | 3 | - | - | 18.6 | 10.9 | -M4 |
| VPB10B（5）-4J（7）（8）（11） | 4 | ||||||
| VPB10B（5）-6J（7）（8）（11） | 6 | - | - | 19.9 | 11.7 | ||
| VPB15B（5）-3J（7）（8） | 15 | 3 | - | - | 18.6 | 10.9 | |
| VPB15B（5）-4J（7）（8）（11） | 4 | ||||||
| VPB15B（5）-6J（7）（8）（11） | 6 | - | - | 19.9 | 11.7 | ||
| VPB20B（5）-3J（7）（8） | 20 | 3 | 47 | 19 | 18.6 | 10.9 | -M6 |
| VPB20B（5）-4J（7）（8）（11） | 4 | ||||||
| VPB20B（5）-6J（7）（8）（11） | 6 | 19.9 | 11.7 | ||||
| VPB25B（5）-3J（7）（8） | 25 | 3 | 47 | 19 | 18.6 | 10.9 | |
| VPB25B（5）-4J（7）（8）（11） | 4 | ||||||
| VPB25B（5）-6J（7）（8）（11） | 6 | 19.9 | 11.7 | ||||
| VPB30B（5）-3J（7）（8） | 30 | 3 | 51 | 23 | 18.6 | 10.9 | |
| VPB30B（5）-4J（7）（8）（11） | 4 | ||||||
| VPB30B（5）-6J（7）（8）（11） | 6 | 19.9 | 11.7 | ||||
| VPB40B（5）-3J | 40 | 3 | 58 | 30 | 18.6 | 10.9 | |
| VPB40B（5）-4J（11） | 4 | ||||||
| VPB40B（5）-6J（11） | 6 | 19.9 | 11.7 | ||||
| VPB50B（5）-3J | 50 | 3 | 60 | 32 | 18.6 | 10.9 | |
| VPB50B（5）-4J（11） | 4 | ||||||
| VPB50B（5）-6J（11） | 6 | 19.9 | 11.7 | ||||
| VPB60B（5）-4J | 60 | 4 | 77.6 | 37 | 22.4 | 10.9 | -M10 |
| VPB60B（5）-6J | 6 | 23.9 | 11.7 | ||||
| VPB60B（5）-8J | 8 | 32.5 | 18.2 | ||||
| VPB80B（5）-4J | 80 | 4 | 77 | 39 | 22.4 | 10.9 | |
| VPB80B（5）-6J | 6 | 23.9 | 11.7 | ||||
| VPB80B（5）-8J | 8 | 32.5 | 18.2 |
- ※上記表中、形式内の（5）にはパッドゴム材質が入ります。
- ※上記表中、形式内の（7）には吸着痕防止用樹脂アタッチメントが必要な場合、記号：-Qをご記入ください。
- ※吸着痕防止樹脂アタッチメントを装着した時の全長寸法は、上記上記表中Bに下表の数値を加算してください。
| パッド外径（mm） | φ10 | φ15 | φ20 | φ25 | φ30 |
|---|---|---|---|---|---|
| 加算寸法（mm） | 0.5 | 0.5 | 0.5 | 0.8 | 1 |
- ※上記表中、形式内の（8）には樹脂アタッチメント材質が入ります。
- ※金属部材質に銅系金属不使用仕様とシール部材質にFKMまたはHNBR仕様をご希望のお客様は、形式末尾の（11） が“対応品あり”を表しております。
また、記号： -S3を忘れずにご記入ください。 - ※パッドゴム材質：ニトリルゴム（N）と導電性NBR（低抵抗タイプ）（NE）は、低濃度オゾン対策を目的とする用途には適しておりません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,027円 ( 1,130円 ) | 6日目 |
1,289円 ( 1,418円 ) | 6日目 |
1,423円 ( 1,565円 ) | 6日目 |
1,089円 ( 1,198円 ) | 6日目 |
1,489円 ( 1,638円 ) | 6日目 |
2,989円 ( 3,288円 ) | 7日目 |
1,684円 ( 1,852円 ) | 6日目 |
1,263円 ( 1,389円 ) | 6日目 |
1,389円 ( 1,528円 ) | 6日目 |
1,727円 ( 1,900円 ) | 6日目 |
1,489円 ( 1,638円 ) | 6日目 |
1,597円 ( 1,757円 ) | 6日目 |
1,797円 ( 1,977円 ) | 6日目 |
1,720円 ( 1,892円 ) | 8日目 |
2,362円 ( 2,598円 ) | 6日目 |
2,087円 ( 2,296円 ) | 6日目 |
4,989円 ( 5,488円 ) | 6日目 |
6,589円 ( 7,248円 ) | 6日目 |
詳細情報
基本情報
レトルトパックや食料品などが入った袋の搬送に最適。
【特長】
・紙、ビニールなどの極端に柔らかいワークの吸着が可能で首振りパッドの特長も兼ねております。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A, Bタイプ） のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBR を採用いたしました。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
