真空パッド ソフト小型タイプ VPMB ワンタッチ継手
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

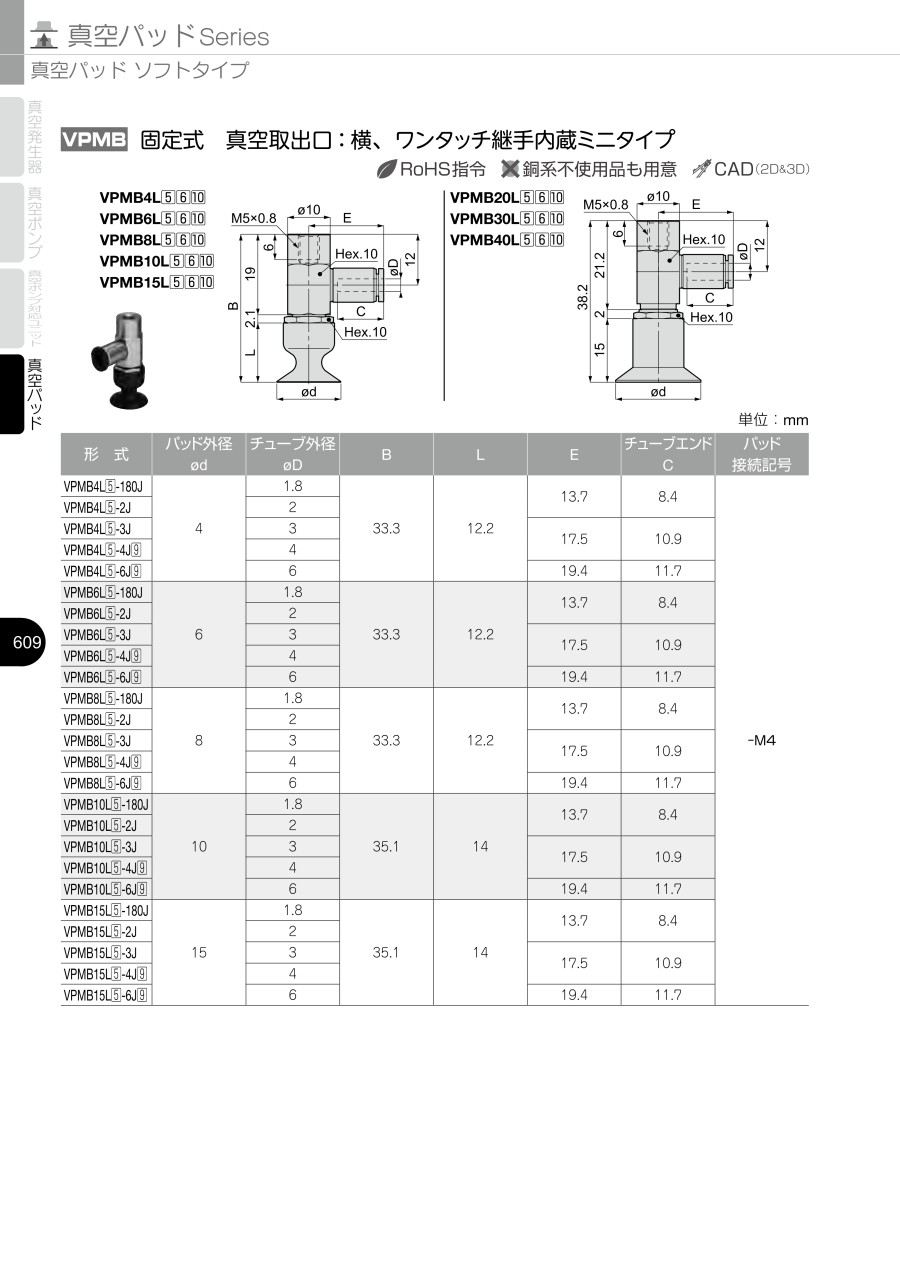

外形図
VPMB4L／VPMB6L／VPMB8L／VPMB10L／VPMB15L
製品仕様
- 固定式 真空取出口：横、ワンタッチ継手内蔵ミニタイプ
規格表
| 型番 | パッド外径 φd | チューブ外径 φD | B | L | E | チューブエンド C | パッド接続記号 |
|---|---|---|---|---|---|---|---|
| VPMB4L（5）-3J | 4 | 3 | 33.3 | 12.2 | 17.5 | 10.9 | -M4 |
| VPMB4L（5）-4J | 4 | ||||||
| VPMB6L（5）-3J | 6 | 3 | 33.3 | 12.2 | 17.5 | 10.9 | |
| VPMB6L（5）-4J | 4 | ||||||
| VPMB8L（5）-3J | 8 | 3 | 33.3 | 12.2 | 17.5 | 10.9 | |
| VPMB8L（5）-4J | 4 | ||||||
| VPMB10L（5）-3J | 10 | 3 | 35.1 | 14 | 17.5 | 10.9 | |
| VPMB10L（5）-4J（9） | 4 | ||||||
| VPMB15L（5）-3J | 15 | 3 | 35.1 | 14 | 17.5 | 10.9 | |
| VPMB15L（5）-4J | 4 |
※ 規格表中、型番内の（5）にはパッドゴム材質が入ります。
※ 金属部材質に銅系金属不使用仕様とシール部材質にFKMまたはHNBR仕様をご希望のお客様は、型番末尾の（9）が"対応品あり"を表しております。また、記号：-S3を忘れずにご記入ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,847円 ( 2,032円 ) | 6日目 |
1,849円 ( 2,034円 ) | 6日目 |
1,243円 ( 1,367円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,349円 ( 1,484円 ) | 6日目 |
1,351円 ( 1,486円 ) | 6日目 |
1,349円 ( 1,484円 ) | 6日目 |
1,351円 ( 1,486円 ) | 6日目 |
1,847円 ( 2,032円 ) | 6日目 |
1,849円 ( 2,034円 ) | 6日目 |
1,243円 ( 1,367円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,349円 ( 1,484円 ) | 6日目 |
1,351円 ( 1,486円 ) | 6日目 |
1,349円 ( 1,484円 ) | 6日目 |
1,351円 ( 1,486円 ) | 6日目 |
1,905円 ( 2,096円 ) | 6日目 |
1,904円 ( 2,094円 ) | 6日目 |
1,243円 ( 1,367円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,349円 ( 1,484円 ) | 6日目 |
1,351円 ( 1,486円 ) | 6日目 |
1,349円 ( 1,484円 ) | 6日目 |
1,351円 ( 1,486円 ) | 6日目 |
1,905円 ( 2,096円 ) | 6日目 |
1,904円 ( 2,094円 ) | 6日目 |
1,243円 ( 1,367円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,349円 ( 1,484円 ) | 6日目 |
1,351円 ( 1,486円 ) | 6日目 |
1,349円 ( 1,484円 ) | 6日目 |
1,351円 ( 1,486円 ) | 6日目 |
2,060円 ( 2,266円 ) | 6日目 |
2,062円 ( 2,268円 ) | 6日目 |
1,279円 ( 1,407円 ) | 6日目 |
1,279円 ( 1,407円 ) | 6日目 |
1,387円 ( 1,526円 ) | 6日目 |
1,387円 ( 1,526円 ) | 6日目 |
1,387円 ( 1,526円 ) | 6日目 |
1,387円 ( 1,526円 ) | 6日目 |
2,025円 ( 2,228円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,456円 ( 1,602円 ) | 6日目 |
2,098円 ( 2,308円 ) | 6日目 |
1,279円 ( 1,407円 ) | 6日目 |
1,387円 ( 1,526円 ) | 6日目 |
1,529円 ( 1,682円 ) | 6日目 |
詳細情報
基本情報
成型品の取出しや傷つきやすいワークの搬送に最適。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A、Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
