日本ピスコ

真空パッドソフト小型タイプ　VPMB　バーブ継手タイプ

カタログ |

通常単価(税別): 1,171円～2,026円

税込単価: 1,288円～2,229円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：6 日目

成型品の取出しや傷つきやすいワークの搬送に最適　※本シリーズはCADデータ修正...

本体種類
パッド+ホルダセット
パット種類
ソフト
取付方法
埋込式
材質
ゴム系
接続ねじ種類
めねじ
接続ねじ径
M5
取付金具
固定式
真空取出方向
横
取付接続ねじ
M5×0.8
落下防止弁
無し
直付フィルタ
無し
金属部材質
標準仕様

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

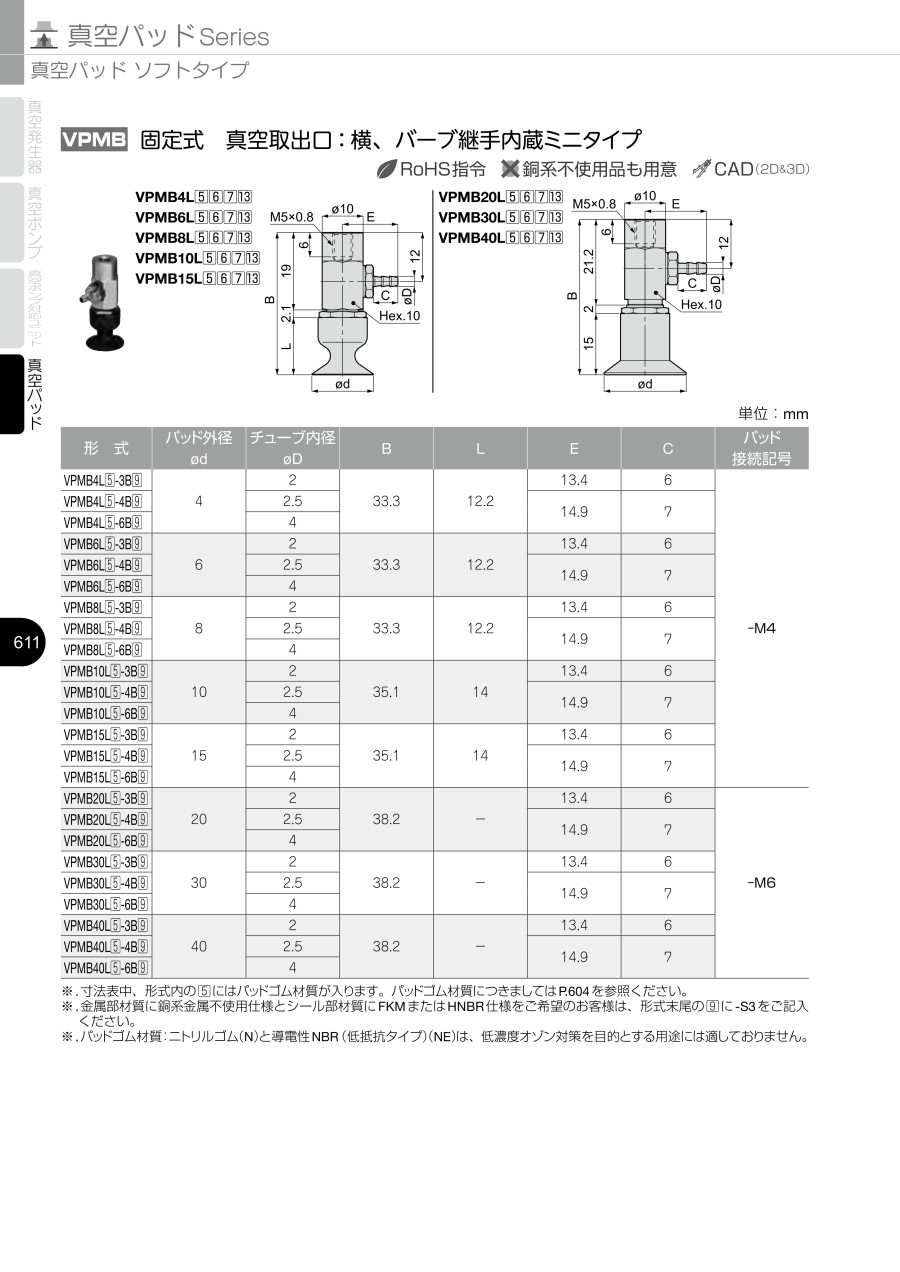

外形図

VPMB4L／VPMB6L／VPMB8L／VPMB10L／VPMB15L

VPMB20L／VPMB30L

製品仕様

固定式真空取出口：横、バーブ継手内蔵ミニタイプ

パッド材質・用途

記号	N	S	FS	SE
材質	ニトリルゴム	シリコーンゴム	フロロシリコーンゴム	導電性シリコーンゴム
用途	段ボールベニヤ板鉄板食品関係その他一般ワーク	半導体金型成形品取出し薄物ワーク食品関係	金型成形品取出し	半導体金型成形品取出し薄物ワーク食品関係
外観色	ブラック	ナチュラル	サーモンピンク	ブラック

※ 導電性シリコーンゴムは、静電気を逃がすシリコーンゴムです。（体積抵抗率：10⁵Ω・cm以下）
※ ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm

型番	パッド外径 φd	チューブ内径 φD	B	L	E	C	パッド接続記号
VPMB4L（5）-3B	4	2	33.3	12.2	13.4	6	-M4
VPMB4L（5）-4B	4	2.5	33.3	12.2	14.9	7
VPMB6L（5）-3B	6	2	33.3	12.2	13.4	6
VPMB6L（5）-4B	6	2.5	33.3	12.2	14.9	7
VPMB8L（5）-3B	8	2	33.3	12.2	13.4	6
VPMB8L（5）-4B	8	2.5	33.3	12.2	14.9	7
VPMB10L（5）-3B	10	2	35.1	14	13.4	6
VPMB10L（5）-4B	10	2.5	35.1	14	14.9	7
VPMB15L（5）-3B	15	2	35.1	14	13.4	6
VPMB15L（5）-4B	15	2.5	35.1	14	14.9	7
VPMB20L（5）-4B	20	2.5	38.2	-	14.9	7	-M6
VPMB20L（5）-6B	20	4	38.2	-	14.9	7
VPMB30L（5）-4B	30	2.5	38.2	-	14.9	7
VPMB30L（5）-6B	30	4	38.2	-	14.9	7

※規格表中、型番内の（5）にはパッドゴム材質が入ります。

型番リスト

表示件数

型番

ゴム系材質

環境

色

外径 d

(φ)

高さ L1

(mm)

全長 B

(mm)

真空取出口チューブ外径

(φ)

RoHS?

最小発注数量

フロロシリコーンゴム	標準	サーモンピンク	4	12.2	33.2	3	-	1個
フロロシリコーンゴム	標準	サーモンピンク	4	12.2	33.2	4	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	4	12.2	33.2	3	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	4	12.2	33.2	4	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	4	12.2	33.2	3	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	4	12.2	33.2	4	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	4	12.2	33.2	3	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	4	12.2	33.2	4	-	1個
フロロシリコーンゴム	標準	サーモンピンク	6	12.2	33.2	3	-	1個
フロロシリコーンゴム	標準	サーモンピンク	6	12.2	33.2	4	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	6	12.2	33.2	3	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	6	12.2	33.2	4	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	6	12.2	33.2	3	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	6	12.2	33.2	4	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	6	12.2	33.2	3	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	6	12.2	33.2	4	-	1個
フロロシリコーンゴム	標準	サーモンピンク	8	12.2	33.2	3	-	1個
フロロシリコーンゴム	標準	サーモンピンク	8	12.2	33.2	4	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	8	12.2	33.2	3	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	8	12.2	33.2	4	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	8	12.2	33.2	3	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	8	12.2	33.2	4	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	8	12.2	33.2	3	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	8	12.2	33.2	4	-	1個
フロロシリコーンゴム	標準	サーモンピンク	10	14	35	3	-	1個
フロロシリコーンゴム	標準	サーモンピンク	10	14	35	4	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	10	14	35	3	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	10	14	35	4	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	10	14	35	3	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	10	14	35	4	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	10	14	35	3	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	10	14	35	4	-	1個
フロロシリコーンゴム	標準	サーモンピンク	15	14	35	3	-	1個
フロロシリコーンゴム	標準	サーモンピンク	15	14	35	4	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	15	14	35	3	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	15	14	35	4	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	15	14	35	3	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	15	14	35	4	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	15	14	35	3	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	15	14	35	4	-	1個
フロロシリコーンゴム	標準	サーモンピンク	20	15	38	4	-	1個
フロロシリコーンゴム	標準	サーモンピンク	20	15	38	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	20	15	38	4	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	20	15	38	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	20	15	38	4	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	20	15	38	6	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	20	15	38	4	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	20	15	38	6	10	1個
フロロシリコーンゴム	標準	サーモンピンク	30	15	38	4	-	1個
フロロシリコーンゴム	標準	サーモンピンク	30	15	38	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	30	15	38	4	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	30	15	38	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	30	15	38	4	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	30	15	38	6	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	30	15	38	4	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	30	15	38	6	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,776円 ( 1,954円 )	6日目
1,776円 ( 1,954円 )	6日目
1,171円 ( 1,288円 )	6日目
1,171円 ( 1,288円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,776円 ( 1,954円 )	6日目
1,776円 ( 1,954円 )	6日目
1,171円 ( 1,288円 )	6日目
1,171円 ( 1,288円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,835円 ( 2,019円 )	6日目
1,835円 ( 2,019円 )	6日目
1,171円 ( 1,288円 )	6日目
1,171円 ( 1,288円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,835円 ( 2,019円 )	6日目
1,835円 ( 2,019円 )	6日目
1,171円 ( 1,288円 )	6日目
1,171円 ( 1,288円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,277円 ( 1,405円 )	6日目
1,989円 ( 2,188円 )	6日目
1,989円 ( 2,188円 )	6日目
1,208円 ( 1,329円 )	6日目
1,208円 ( 1,329円 )	6日目
1,315円 ( 1,447円 )	6日目
1,315円 ( 1,447円 )	6日目
1,315円 ( 1,447円 )	6日目
1,315円 ( 1,447円 )	6日目
1,954円 ( 2,149円 )	6日目
1,954円 ( 2,149円 )	6日目
1,171円 ( 1,288円 )	6日目
1,171円 ( 1,288円 )	6日目
1,278円 ( 1,406円 )	6日目
1,278円 ( 1,406円 )	6日目
1,386円 ( 1,525円 )	6日目
1,386円 ( 1,525円 )	6日目
2,026円 ( 2,229円 )	6日目
2,026円 ( 2,229円 )	6日目
1,208円 ( 1,329円 )	6日目
1,208円 ( 1,329円 )	6日目
1,315円 ( 1,447円 )	6日目
1,315円 ( 1,447円 )	6日目
1,457円 ( 1,603円 )	6日目
1,457円 ( 1,603円 )	6日目

詳細情報

基本情報

基本情報

成型品の取出しや傷つきやすいワークの搬送に最適　※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・パッドホルダ（VPHD,VPHEタイプ）にこの度、真空取出口を両側

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
