真空パッド ソフト小型タイプ VPMA ワンタッチ継手
- 通常単価(税別)
- 1,245円～2,098円
- 税込単価
- 1,370円～2,308円
成型品の取出しや傷つきやすいワークの搬送に最適。※本シリーズはCADデータ修正...
詳細情報を確認する商品情報

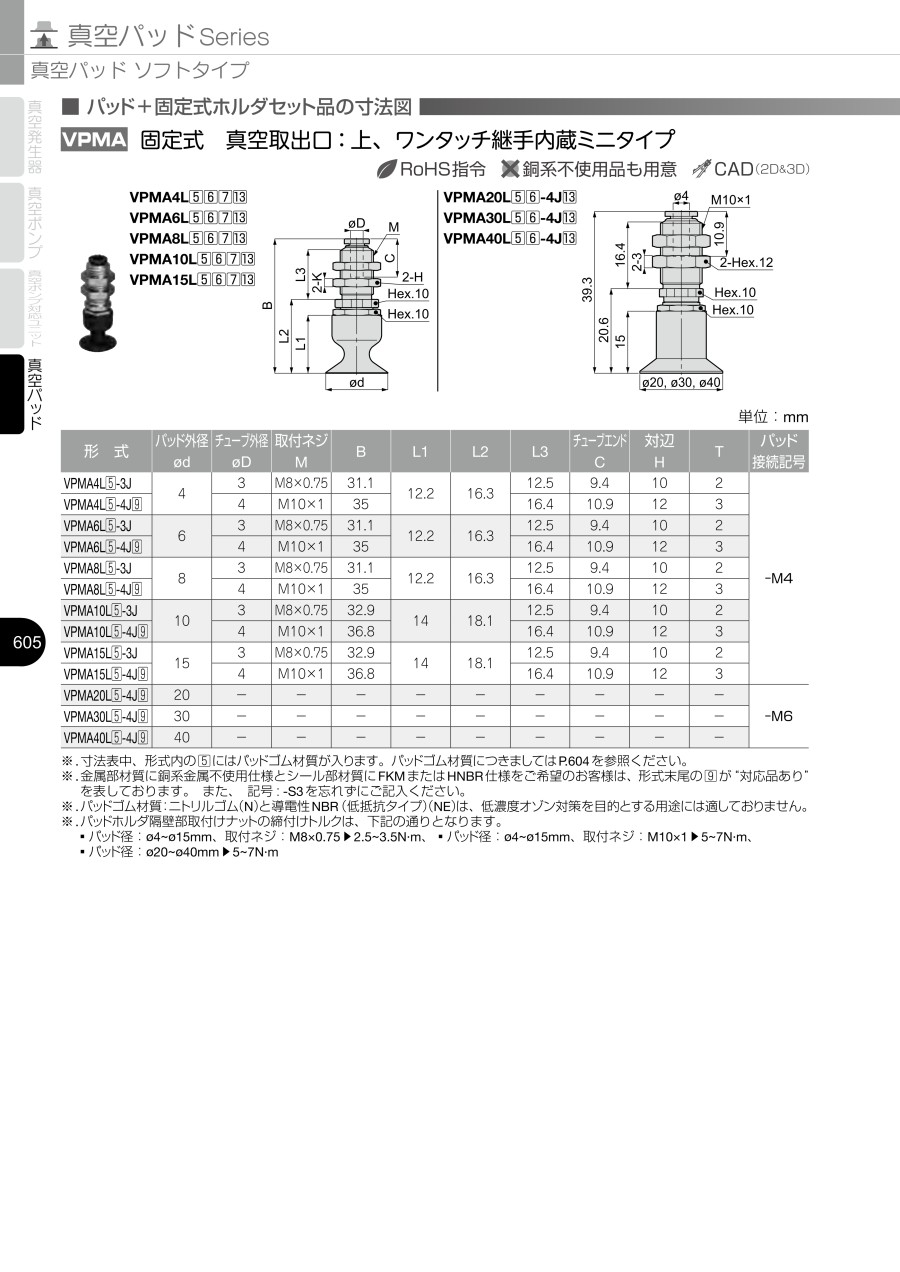

外形図
VPMA4L／6L／8L／10L／15L
VPMA20L／30L
製品仕様
- 固定式
- 真空取出口：上
パッド材質・用途
| 記号 | N | S | FS | SE |
|---|---|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム | フロロシリコーンゴム | 導電性シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 金型成形品取出し | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 外観色 | ブラック | ナチュラル | サーモンピンク | ブラック |
※1. 導電性シリコーンゴムは、静電気を逃がすシリコーンゴムです。（体積抵抗率：105Ω・cm以下）
※2. ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
製品仕様
- 金属部材質：銅系金属不使用
- シール部材質：FKMまたはHNBR
パッドホルダ隔壁部取付けナットの締付けトルク
| パッド径 | 取付ネジ | 締付トルク |
|---|---|---|
| φ4～φ15mm | M8×0.75 | 2.5～3.5N・m |
| M10×1 | 5～7N・m | |
| φ20～φ40mm | - | 5～7N・m |
規格表
| 型番 | パッド外径 φd | チューブ外径 φD | 取付ネジ M | B | L1 | L2 | L3 | チューブエンド C | 対辺 H | T | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VPMA4L□-3J | 4 | 3 | M8×0.75 | 31.1 | 12.2 | 16.3 | 12.5 | 9.4 | 10 | 2 | -M4 |
| VPMA4L□-4J | 4 | M10×1 | 35 | 16.4 | 10.9 | 12 | 3 | ||||
| VPMA6L□-3J | 6 | 3 | M8×0.75 | 31.1 | 12.2 | 16.3 | 12.5 | 9.4 | 10 | 2 | |
| VPMA6L□-4J | 4 | M10×1 | 35 | 16.4 | 10.9 | 12 | 3 | ||||
| VPMA8L□-3J | 8 | 3 | M8×0.75 | 31.1 | 12.2 | 16.3 | 12.5 | 9.4 | 10 | 2 | |
| VPMA8L□-4J | 4 | M10×1 | 35 | 16.4 | 10.9 | 12 | 3 | ||||
| VPMA10L□-3J | 10 | 3 | M8×0.75 | 32.9 | 14 | 18.1 | 12.5 | 9.4 | 10 | 2 | |
| VPMA10L□-4J（-S3） | 4 | M10×1 | 36.8 | 16.4 | 10.9 | 12 | 3 | ||||
| VPMA15L□-3J | 15 | 3 | M8×0.75 | 32.9 | 14 | 18.1 | 12.5 | 9.4 | 10 | 2 | |
| VPMA15L□-4J | 4 | M10×1 | 36.8 | 16.4 | 10.9 | 12 | 3 | ||||
| VPMA20L□-4J | 20 | - | - | - | - | - | - | - | - | - | -M6 |
| VPMA30L□-4J | 30 | - | - | - | - | - | - | - | - | - |
※ 型番内の□にはパッドゴム材質が入ります。パッドゴム材質に付きましては製品仕様をご参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,848円 ( 2,033円 ) | 6日目 |
1,848円 ( 2,033円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,848円 ( 2,033円 ) | 6日目 |
1,849円 ( 2,034円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,499円 ( 1,649円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,904円 ( 2,094円 ) | 6日目 |
1,904円 ( 2,094円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,904円 ( 2,094円 ) | 6日目 |
1,904円 ( 2,094円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,497円 ( 1,647円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
2,061円 ( 2,267円 ) | 6日目 |
2,061円 ( 2,267円 ) | 6日目 |
1,278円 ( 1,406円 ) | 6日目 |
1,278円 ( 1,406円 ) | 6日目 |
1,386円 ( 1,525円 ) | 6日目 |
1,386円 ( 1,525円 ) | 6日目 |
1,386円 ( 1,525円 ) | 6日目 |
1,386円 ( 1,525円 ) | 6日目 |
2,025円 ( 2,228円 ) | 6日目 |
1,245円 ( 1,370円 ) | 6日目 |
1,350円 ( 1,485円 ) | 6日目 |
1,456円 ( 1,602円 ) | 6日目 |
2,098円 ( 2,308円 ) | 6日目 |
1,279円 ( 1,407円 ) | 6日目 |
1,387円 ( 1,526円 ) | 6日目 |
1,529円 ( 1,682円 ) | 6日目 |
詳細情報
基本情報
成型品の取出しや傷つきやすいワークの搬送に最適。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A、Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
