真空パッドソフト小型タイプ　VPMA　バーブ継手タイプ

カタログ |

通常単価(税別): 1,172円～2,025円

税込単価: 1,289円～2,228円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：9 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：6 日目

成型品の取出しや傷つきやすいワークの搬送に最適　※本シリーズはCADデータ修正...

本体種類
パッド+ホルダセット
パット種類
ソフト
取付方法
埋込式
材質
ゴム系
接続ねじ種類
おねじ
取付金具
固定式
真空取出方向
上
落下防止弁
無し
直付フィルタ
無し
金属部材質
標準仕様

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報
カタログ

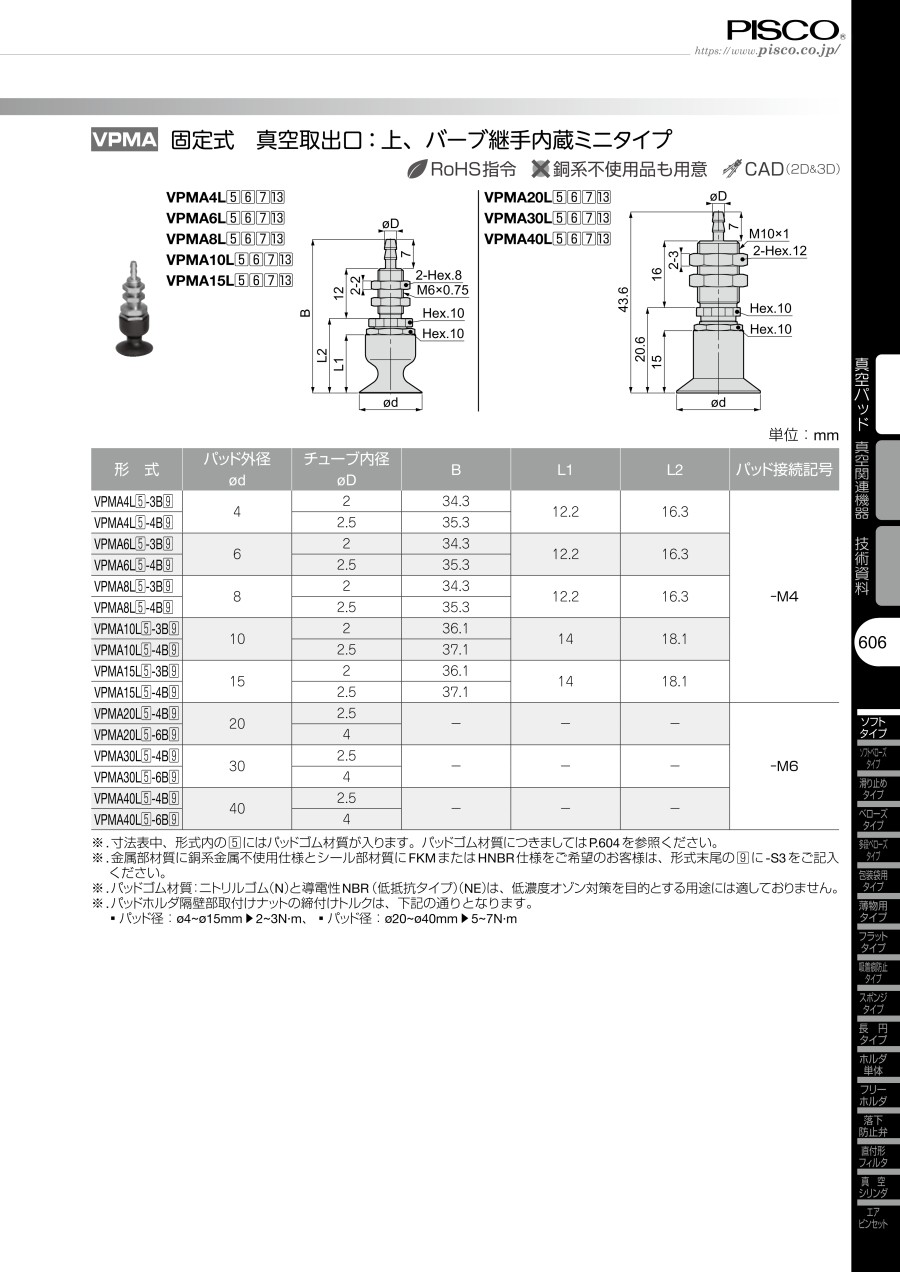

商品情報

外形図

VPMA4L／VPMA6L／VPMA8L／VPMA10L／VPMA15L

VPMA20L／VPMA30L

製品仕様

固定式真空取出口：上、バーブ継手内蔵ミニタイプ

パッド材質・用途

記号	N	S	FS	SE
材質	ニトリルゴム	シリコーンゴム	フロロシリコーンゴム	導電性シリコーンゴム
用途	段ボールベニヤ板鉄板食品関係その他一般ワーク	半導体金型成形品取出し薄物ワーク食品関係	金型成形品取出し	半導体金型成形品取出し薄物ワーク食品関係
外観色	ブラック	ナチュラル	サーモンピンク	ブラック

※ 導電性シリコーンゴムは、静電気を逃がすシリコーンゴムです。（体積抵抗率：10⁵Ω・cm以下）
※ ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm

型番	パッド外径 φd	チューブ内径 φD	B	L1	L2	パッド接続記号
VPMA4L（5）-3B	4	2	34.3	12.2	16.3	-M4
VPMA4L（5）-4B	4	2.5	35.3	12.2	16.3
VPMA6L（5）-3B	6	2	34.3	12.2	16.3
VPMA6L（5）-4B	6	2.5	35.3	12.2	16.3
VPMA8L（5）-3B	8	2	34.3	12.2	16.3
VPMA8L（5）-4B	8	2.5	35.3	12.2	16.3
VPMA10L（5）-3B	10	2	36.1	14	18.1
VPMA10L（5）-4B	10	2.5	37.1	14	18.1
VPMA15L（5）-3B	15	2	36.1	14	18.1
VPMA15L（5）-4B	15	2.5	37.1	14	18.1
VPMA20L（5）-4B	20	2.5	-	-	-	-M6
VPMA20L（5）-6B	20	4	-	-	-
VPMA30L（5）-4B	30	2.5	-	-	-
VPMA30L（5）-6B	30	4	-	-	-

※ 規格表中、型番内の（5）にはパッドゴム材質が入ります。
