真空パッド ソフトタイプ VPHEW バーブ継手

真空パッド ソフトタイプ VPHEW バーブ継手

ご注意

  • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
未確定：候補が32型番あります。
数量：

商品情報

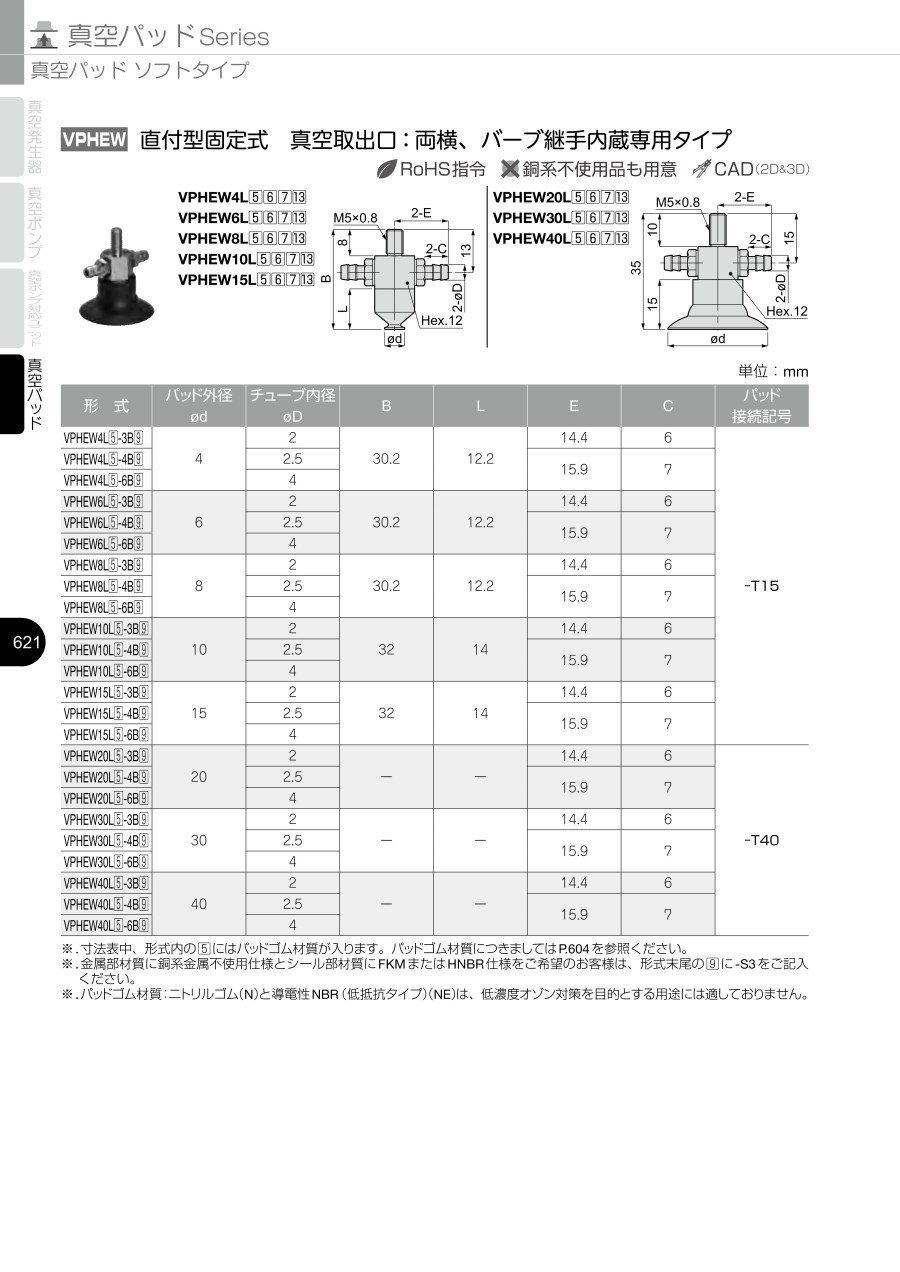

外形図

真空パッド ソフトタイプ VPHEW バーブ継手 外形図1

VPHEW4L／VPHEW6L／VPHEW8L／VPHEW10L／VPHEW15L

真空パッド ソフトタイプ VPHEW バーブ継手 外形図2

VPHEW20L／VPHEW30L／VPHEW40L

製品仕様

  • 直付型固定式 真空取出口：両横、バーブ継手内蔵専用タイプ

パッド材質・用途

記号NSFSSE
材質ニトリルゴムシリコーンゴムフロロシリコーンゴム導電性シリコーンゴム
用途段ボール
ベニヤ板
鉄板
食品関係
その他一般ワーク		半導体
金型成形品取出し
薄物ワーク
食品関係		金型成形品取出し半導体
金型成形品取出し
薄物ワーク
食品関係
外観色ブラックナチュラルサーモンピンクブラック

※導電性シリコーンゴムは、静電気を逃がすシリコーンゴムです。（体積抵抗率：105Ω・cm以下）
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm
型番パッド外径
φd		チューブ内径
φD		BLECパッド接続記号
VPHEW4L（5）-4B42.530.212.215.97-T15
VPHEW6L（5）-6B6430.212.215.97
VPHEW8L（5）-6B8430.212.215.97
VPHEW10L（5）-6B104321415.97
VPHEW15L（5）-6B154321415.97
VPHEW20L（5）-6B204--15.97-T40
VPHEW30L（5）-6B304--15.97
VPHEW40L（5）-6B404--15.97

※規格表中、型番内の（5）にはパッドゴム材質が入ります。

型番リスト

表示件数
  • 1
    • 型番
    VPHEW4LFS-4B
    VPHEW4LN-4B
    VPHEW4LS-4B
    VPHEW4LSE-4B
    VPHEW6LFS-6B
    VPHEW6LN-6B
    VPHEW6LS-6B
    VPHEW6LSE-6B
    VPHEW8LFS-6B
    VPHEW8LN-6B
    VPHEW8LS-6B
    VPHEW8LSE-6B
    VPHEW10LFS-6B
    VPHEW10LN-6B
    VPHEW10LS-6B
    VPHEW10LSE-6B
    VPHEW15LFS-6B
    VPHEW15LN-6B
    VPHEW15LS-6B
    VPHEW15LSE-6B
    VPHEW20LFS-6B
    VPHEW20LN-6B
    VPHEW20LS-6B
    VPHEW20LSE-6B
    VPHEW30LFS-6B
    VPHEW30LN-6B
    VPHEW30LS-6B
    VPHEW30LSE-6B
    VPHEW40LFS-6B
    VPHEW40LN-6B
    VPHEW40LS-6B
    VPHEW40LSE-6B

    ゴム系材質

    環境

    色

    外径 d

    (φ)

    高さ L1

    (mm)

    全長 B

    (mm)

    真空取出口チューブ外径

    (φ)

    		RoHS?最小発注数量
    フロロシリコーンゴム
    標準
    サーモンピンク
    4
    12.2
    30.2
    4
    -
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    4
    12.2
    30.2
    4
    -
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    4
    12.2
    30.2
    4
    -
    1個
    [シリコンゴム] シリコーンゴム+カーボン
    標準 / 静電気拡散
    ブラック
    4
    12.2
    30.2
    4
    -
    1個
    フロロシリコーンゴム
    標準
    サーモンピンク
    6
    12.2
    30.2
    6
    -
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    6
    12.2
    30.2
    6
    -
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    6
    12.2
    30.2
    6
    -
    1個
    [シリコンゴム] シリコーンゴム+カーボン
    標準 / 静電気拡散
    ブラック
    6
    12.2
    30.2
    6
    -
    1個
    フロロシリコーンゴム
    標準
    サーモンピンク
    8
    12.2
    30.2
    6
    -
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    8
    12.2
    30.2
    6
    -
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    8
    12.2
    30.2
    6
    -
    1個
    [シリコンゴム] シリコーンゴム+カーボン
    標準 / 静電気拡散
    ブラック
    8
    12.2
    30.2
    6
    -
    1個
    フロロシリコーンゴム
    標準
    サーモンピンク
    10
    14
    32
    6
    -
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    10
    14
    32
    6
    -
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    10
    14
    32
    6
    -
    1個
    [シリコンゴム] シリコーンゴム+カーボン
    標準 / 静電気拡散
    ブラック
    10
    14
    32
    6
    -
    1個
    フロロシリコーンゴム
    標準
    サーモンピンク
    15
    14
    32
    6
    -
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    15
    14
    32
    6
    -
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    15
    14
    32
    6
    -
    1個
    [シリコンゴム] シリコーンゴム+カーボン
    標準 / 静電気拡散
    ブラック
    15
    14
    32
    6
    -
    1個
    フロロシリコーンゴム
    標準
    サーモンピンク
    20
    15
    35
    6
    -
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    20
    15
    35
    6
    -
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    20
    15
    35
    6
    -
    1個
    [シリコンゴム] シリコーンゴム+カーボン
    標準 / 静電気拡散
    ブラック
    20
    15
    35
    6
    -
    1個
    フロロシリコーンゴム
    標準
    サーモンピンク
    30
    15
    35
    6
    -
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    30
    15
    35
    6
    -
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    30
    15
    35
    6
    -
    1個
    [シリコンゴム] シリコーンゴム+カーボン
    標準 / 静電気拡散
    ブラック
    30
    15
    35
    6
    -
    1個
    フロロシリコーンゴム
    標準
    サーモンピンク
    40
    15
    35
    6
    -
    1個
    [ニトリルゴム] ニトリルゴム
    標準
    ブラック
    40
    15
    35
    6
    -
    1個
    [シリコンゴム] シリコーンゴム
    標準
    [白] ホワイト
    40
    15
    35
    6
    10
    1個
    [シリコンゴム] シリコーンゴム+カーボン
    標準 / 静電気拡散
    ブラック
    40
    15
    35
    6
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,419円
    ( 1,561円 )
    6日目
    724円
    ( 796円 )
    6日目
    834円
    ( 917円 )
    6日目
    834円
    ( 917円 )
    6日目
    1,419円
    ( 1,561円 )
    6日目
    724円
    ( 796円 )
    6日目
    834円
    ( 917円 )
    6日目
    834円
    ( 917円 )
    6日目
    1,418円
    ( 1,560円 )
    6日目
    724円
    ( 796円 )
    6日目
    834円
    ( 917円 )
    6日目
    834円
    ( 917円 )
    6日目
    1,418円
    ( 1,560円 )
    6日目
    724円
    ( 796円 )
    6日目
    834円
    ( 917円 )
    6日目
    834円
    ( 917円 )
    6日目
    1,638円
    ( 1,802円 )
    6日目
    769円
    ( 846円 )
    6日目
    857円
    ( 943円 )
    6日目
    857円
    ( 943円 )
    6日目
    1,638円
    ( 1,802円 )
    6日目
    769円
    ( 846円 )
    6日目
    857円
    ( 943円 )
    6日目
    967円
    ( 1,064円 )
    6日目
    1,749円
    ( 1,924円 )
    6日目
    802円
    ( 882円 )
    6日目
    912円
    ( 1,003円 )
    6日目
    1,032円
    ( 1,135円 )
    6日目
    1,859円
    ( 2,045円 )
    6日目
    834円
    ( 917円 )
    6日目
    989円
    ( 1,088円 )
    6日目
    1,419円
    ( 1,561円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    成型品の取出しや傷つきやすいワークの搬送に最適。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
    【特長】
    ・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
    ・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
    ・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
    ・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

    ご注意

    • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
