真空パッド ソフトタイプ VPHDW ワンタッチ継手
- 通常単価(税別)
- 1,572円～2,530円
- 税込単価
- 1,729円～2,783円
成型品の取出しや傷つきやすいワークの搬送に最適。※本シリーズはCADデータ修正...
詳細情報を確認する商品情報

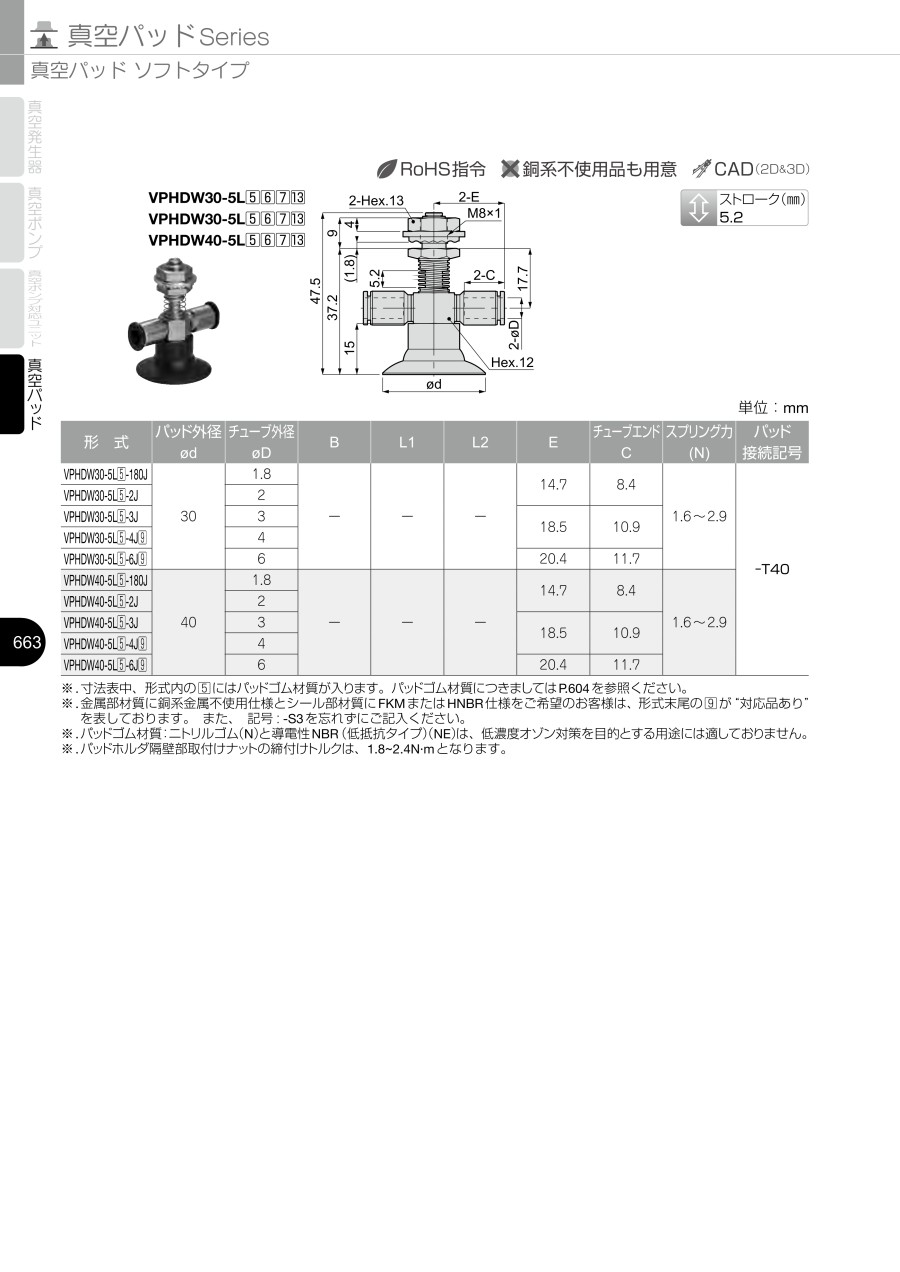

外形図
VPHDW4-5L、VPHDW6-5L、VPHDW8-5L、VPHDW10-5L、VPHDW15-5L
VPHDW20-5L、VPHDW30-5L、VPHDW40-5L
製品仕様
- スプリング式 真空取出口：両横、ワンタッチ継手内蔵専用タイプ
パッド材質・用途
| 記号 | N | S | FS | SE |
|---|---|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム | フロロシリコーンゴム | 導電性シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 金型成形品取出し | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 外観色 | ブラック | ナチュラル | サーモンピンク | ブラック |
※導電性シリコーンゴムは、静電気を逃がすシリコーンゴムです。（体積抵抗率：105Ω・cm以下）
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | パッド外径 φd | チューブ外径 φD | B | L1 | L2 | E | チューブエンド C | スプリング力 （N） | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|
| VPHDW4-5L（5）-4J | 4 | 4 | 44.7 | 12.2 | 34.4 | 18.5 | 10.9 | 1.6～2.9 | -T15 |
| VPHDW6-5L（5）-6J | 6 | 6 | 44.7 | 12.2 | 34.4 | 20.4 | 11.7 | 1.6～2.9 | |
| VPHDW8-5L（5）-6J | 8 | 6 | 44.7 | 12.2 | 34.4 | 20.4 | 11.7 | 1.6～2.9 | |
| VPHDW10-5L（5）-6J | 10 | 6 | 46.5 | 14 | 36.2 | 20.4 | 11.7 | 1.6～2.9 | |
| VPHDW15-5L（5）-6J | 15 | 6 | 46.5 | 14 | 36.2 | 20.4 | 11.7 | 1.6～2.9 | |
| VPHDW20-5L（5）-6J | 20 | 6 | - | - | - | 20.4 | 11.7 | 1.6～2.9 | -T40 |
| VPHDW30-5L（5）-6J | 30 | 6 | - | - | - | 20.4 | 11.7 | 1.6～2.9 | |
| VPHDW40-5L（5）-6J | 40 | 6 | - | - | - | 20.4 | 11.7 | 1.6～2.9 |
※規格表中、型番内の（5）にはパッドゴム材質が入ります。
※パッドホルダ隔壁部取付けナットの締付けトルクは、1.8～2.4N・mとなります。
※ストローク5.2mm
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,199円 ( 2,419円 ) | 6日目 |
1,623円 ( 1,785円 ) | 6日目 |
1,724円 ( 1,896円 ) | 6日目 |
1,724円 ( 1,896円 ) | 6日目 |
2,199円 ( 2,419円 ) | 6日目 |
1,622円 ( 1,784円 ) | 6日目 |
1,725円 ( 1,898円 ) | 6日目 |
1,725円 ( 1,898円 ) | 6日目 |
2,253円 ( 2,478円 ) | 6日目 |
1,622円 ( 1,784円 ) | 6日目 |
1,725円 ( 1,898円 ) | 6日目 |
1,725円 ( 1,898円 ) | 6日目 |
2,253円 ( 2,478円 ) | 6日目 |
1,622円 ( 1,784円 ) | 6日目 |
1,725円 ( 1,898円 ) | 6日目 |
1,725円 ( 1,898円 ) | 6日目 |
2,404円 ( 2,644円 ) | 6日目 |
1,656円 ( 1,822円 ) | 6日目 |
1,758円 ( 1,934円 ) | 6日目 |
1,758円 ( 1,934円 ) | 6日目 |
2,325円 ( 2,558円 ) | 6日目 |
1,572円 ( 1,729円 ) | 6日目 |
1,676円 ( 1,844円 ) | 6日目 |
1,778円 ( 1,956円 ) | 6日目 |
2,394円 ( 2,633円 ) | 6日目 |
1,608円 ( 1,769円 ) | 6日目 |
1,708円 ( 1,879円 ) | 6日目 |
1,846円 ( 2,031円 ) | 6日目 |
2,530円 ( 2,783円 ) | 6日目 |
1,642円 ( 1,806円 ) | 6日目 |
1,812円 ( 1,993円 ) | 6日目 |
2,119円 ( 2,331円 ) | 6日目 |
詳細情報
基本情報
成型品の取出しや傷つきやすいワークの搬送に最適。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
