真空パッド ソフトタイプ VPHDW バーブ継手
- 通常単価(税別)
- 1,437円～2,394円
- 税込単価
- 1,581円～2,633円
成型品の取出しや傷つきやすいワークの搬送に最適。※本シリーズはCADデータ修正...
詳細情報を確認する商品情報

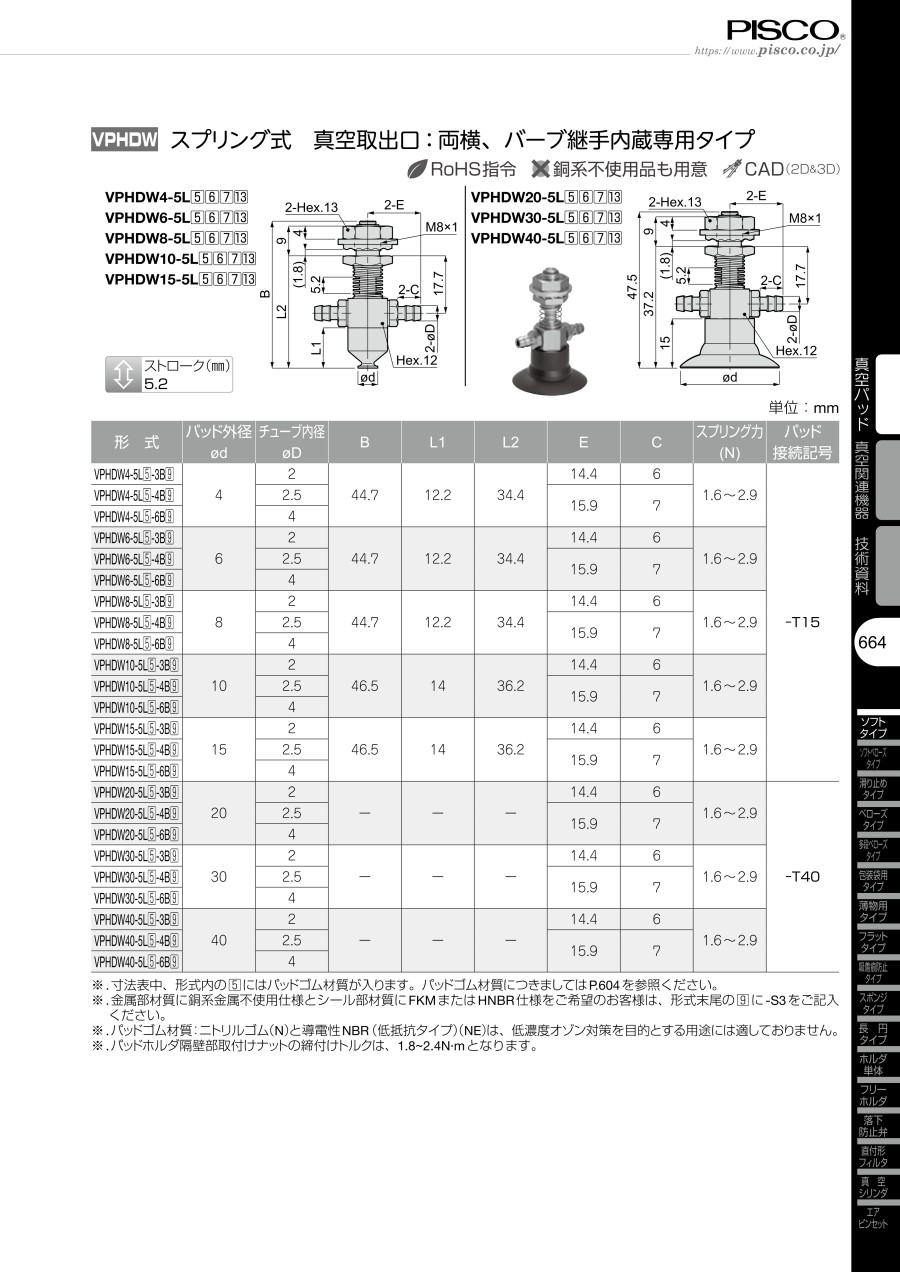

外形図
VPHDW4-5L／VPHDW6-5L／VPHDW8-5L／VPHDW10-5L／VPHDW15-5L
VPHDW20-5L／VPHDW30-5／VPHDW40-5L
製品仕様
- スプリング式 真空取出口：両横、バーブ継手内蔵専用タイプ
パッド材質・用途
| 記号 | N | S | FS | SE |
|---|---|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム | フロロシリコーンゴム | 導電性シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 金型成形品取出し | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 外観色 | ブラック | ナチュラル | サーモンピンク | ブラック |
※導電性シリコーンゴムは、静電気を逃がすシリコーンゴムです。（体積抵抗率：105Ω・cm以下）
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | パッド外径 φd | チューブ内径 φD | B | L1 | L2 | E | C | スプリング力 （N） | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|
| VPHDW4-5L（5）-4B | 4 | 2.5 | 44.7 | 12.2 | 34.4 | 15.9 | 7 | 1.6～2.9 | -T15 |
| VPHDW6-5L（5）-6B | 6 | 4 | 44.7 | 12.2 | 34.4 | 15.9 | 7 | 1.6～2.9 | |
| VPHDW8-5L（5）-6B | 8 | 4 | 44.7 | 12.2 | 34.4 | 15.9 | 7 | 1.6～2.9 | |
| VPHDW10-5L（5）-6B | 10 | 4 | 46.5 | 14 | 36.2 | 15.9 | 7 | 1.6～2.9 | |
| VPHDW15-5L（5）-6B | 15 | 4 | 46.5 | 14 | 36.2 | 15.9 | 7 | 1.6～2.9 | |
| VPHDW20-5L（5）-6B | 20 | 4 | - | - | - | 15.9 | 7 | 1.6～2.9 | -T40 |
| VPHDW30-5L（5）-6B | 30 | 4 | - | - | - | 15.9 | 7 | 1.6～2.9 | |
| VPHDW40-5L（5）-6B | 40 | 4 | - | - | - | 15.9 | 7 | 1.6～2.9 |
※規格表中、型番内の（5）にはパッドゴム材質が入ります。
※パッドホルダ隔壁部取付けナットの締付けトルクは、1.8～2.4N・mとなります。
※ストローク5.2mm
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,070円 ( 2,277円 ) | 6日目 |
1,498円 ( 1,648円 ) | 6日目 |
1,597円 ( 1,757円 ) | 6日目 |
1,597円 ( 1,757円 ) | 6日目 |
2,070円 ( 2,277円 ) | 6日目 |
1,498円 ( 1,648円 ) | 6日目 |
1,597円 ( 1,757円 ) | 6日目 |
1,597円 ( 1,757円 ) | 6日目 |
2,123円 ( 2,335円 ) | 6日目 |
1,498円 ( 1,648円 ) | 6日目 |
1,597円 ( 1,757円 ) | 6日目 |
1,597円 ( 1,757円 ) | 6日目 |
2,123円 ( 2,335円 ) | 6日目 |
1,498円 ( 1,648円 ) | 6日目 |
1,597円 ( 1,757円 ) | 6日目 |
1,597円 ( 1,757円 ) | 6日目 |
2,272円 ( 2,499円 ) | 6日目 |
1,532円 ( 1,685円 ) | 6日目 |
1,632円 ( 1,795円 ) | 6日目 |
1,632円 ( 1,795円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
1,437円 ( 1,581円 ) | 6日目 |
1,539円 ( 1,693円 ) | 6日目 |
1,643円 ( 1,807円 ) | 6日目 |
2,258円 ( 2,484円 ) | 6日目 |
1,472円 ( 1,619円 ) | 6日目 |
1,573円 ( 1,730円 ) | 6日目 |
1,709円 ( 1,880円 ) | 6日目 |
2,394円 ( 2,633円 ) | 6日目 |
1,504円 ( 1,654円 ) | 6日目 |
1,676円 ( 1,844円 ) | 6日目 |
1,984円 ( 2,182円 ) | 6日目 |
詳細情報
基本情報
成型品の取出しや傷つきやすいワークの搬送に最適。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
