日本ピスコ

真空パッドソフトタイプ VPHC バーブ継手

カタログ |

通常単価(税別): 1,332円～2,188円

税込単価: 1,465円～2,407円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：6 日目

成型品の取出しや傷つきやすいワークの搬送に最適。※本シリーズはCADデータ修正...

本体種類
パッド+ホルダセット
パット種類
ソフト
取付方法
埋込式
材質
ゴム系
接続ねじ種類
おねじ
接続ねじ径
M16
取付金具
スプリング式
スプリング力 (N)
0.9～2.7
ストローク (mm)
9
真空取出方向
上
取付接続ねじ
M16

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

VPHC4／VPHC6／VPHC8／VPHC10／VPHC15

VPHC20／VPHC30／VPHC40

製品仕様

スプリング式真空取出口：上、バーブ継手内蔵専用タイプ

パッド材質・用途

記号	N	S	FS	SE
材質	ニトリルゴム	シリコーンゴム	フロロシリコーンゴム	導電性シリコーンゴム
用途	段ボールベニヤ板鉄板食品関係その他一般ワーク	半導体金型成形品取出し薄物ワーク食品関係	金型成形品取出し	半導体金型成形品取出し薄物ワーク食品関係
外観色	ブラック	ナチュラル	サーモンピンク	ブラック

※1.導電性シリコーンゴムは、静電気を逃がすシリコーンゴムです。（体積低効率：10⁵Ω・cm以下）
※2.ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm

型番	チューブ内径 φD	パッド外径 φd	B	L1	L2	C	スプリング力（N）	パッド接続記号
VPHC4-9L（5）-4B	2.5	4	54.3	12.2	21.9	7	0.9～2.7	-T15
VPHC6-9L（5）-6B	4	6	54.3
VPHC8-9L（5）-6B		8	54.3
VPHC10-9L（5）-6B		10	56.1	14	23.7
VPHC15-9L（5）-6B		15	56.1	14	23.7
VPHC20-9L（5）-6B		20	57.1	-	-			-T40
VPHC30-9L（5）-6B		30	57.1
VPHC40-9L（5）-6B		40	57.1

※規格表中、型番内の（5）にはパッドゴム材質が入ります。
※パッドホルダ隔壁部取付けナットの締付けトルクは、2～3N・mとなります。

型番リスト

表示件数

型番

ゴム系材質

環境

色

外径 d

(φ)

高さ L1

(mm)

全長 B

(mm)

真空取出口チューブ外径

(φ)

RoHS?

最小発注数量

[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	4	12.2	54.3	4	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	6	12.2	54.3	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	6	12.2	54.3	6	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	6	12.2	54.3	6	-	1個
フロロシリコーンゴム	標準	サーモンピンク	8	12.2	54.3	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	8	12.2	54.3	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	8	12.2	54.3	6	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	8	12.2	54.3	6	-	1個
フロロシリコーンゴム	標準	サーモンピンク	10	14	56.1	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	10	14	56.1	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	10	14	56.1	6	10	1個
フロロシリコーンゴム	標準	サーモンピンク	15	14	56.1	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	15	14	56.1	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	15	14	56.1	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	20	15	57.1	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	20	15	57.1	6	-	1個
フロロシリコーンゴム	標準	サーモンピンク	30	15	57.1	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	30	15	57.1	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	30	15	57.1	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	40	15	57.1	6	10	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	40	15	57.1	6	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,435円 ( 1,579円 )	6日目
1,332円 ( 1,465円 )	6日目
1,435円 ( 1,579円 )	6日目
1,541円 ( 1,695円 )	6日目
1,970円 ( 2,167円 )	6日目
1,332円 ( 1,465円 )	6日目
1,435円 ( 1,579円 )	6日目
1,435円 ( 1,579円 )	6日目
1,970円 ( 2,167円 )	6日目
1,332円 ( 1,465円 )	6日目
1,435円 ( 1,579円 )	6日目
2,118円 ( 2,330円 )	6日目
1,366円 ( 1,503円 )	6日目
1,471円 ( 1,618円 )	6日目
1,366円 ( 1,503円 )	6日目
1,471円 ( 1,618円 )	6日目
2,188円 ( 2,407円 )	6日目
1,401円 ( 1,541円 )	6日目
1,503円 ( 1,653円 )	6日目
1,435円 ( 1,579円 )	6日目
1,608円 ( 1,769円 )	6日目

詳細情報

基本情報

基本情報

成型品の取出しや傷つきやすいワークの搬送に最適。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

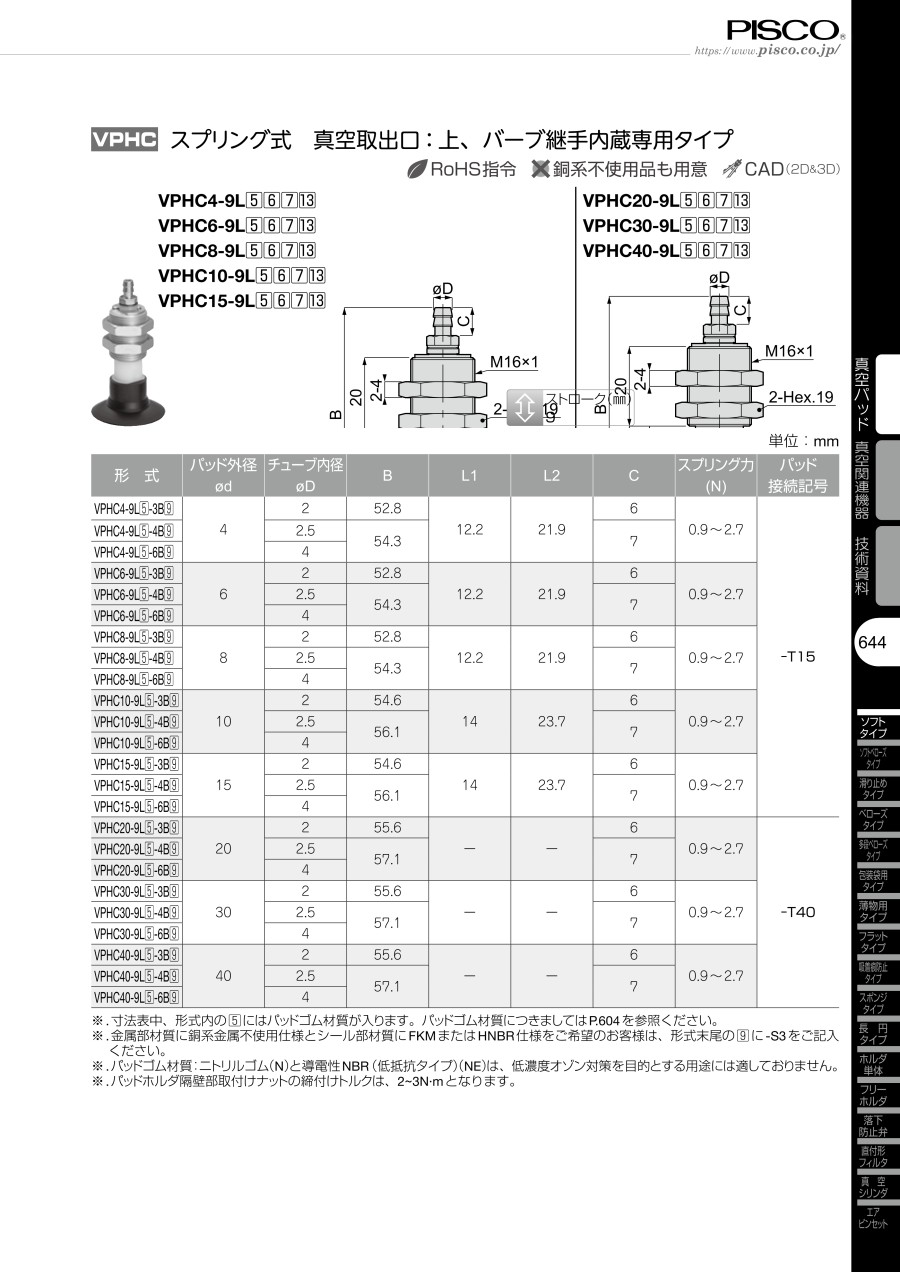

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
