真空パッド ソフトタイプ VPB ワンタッチ継手
- 通常単価(税別)
- 768円～1,969円
- 税込単価
- 845円～2,166円
成型品の取出しやキズ付きやすいワークの搬送に最適。※本シリーズはCADデータ修...
詳細情報を確認する商品情報

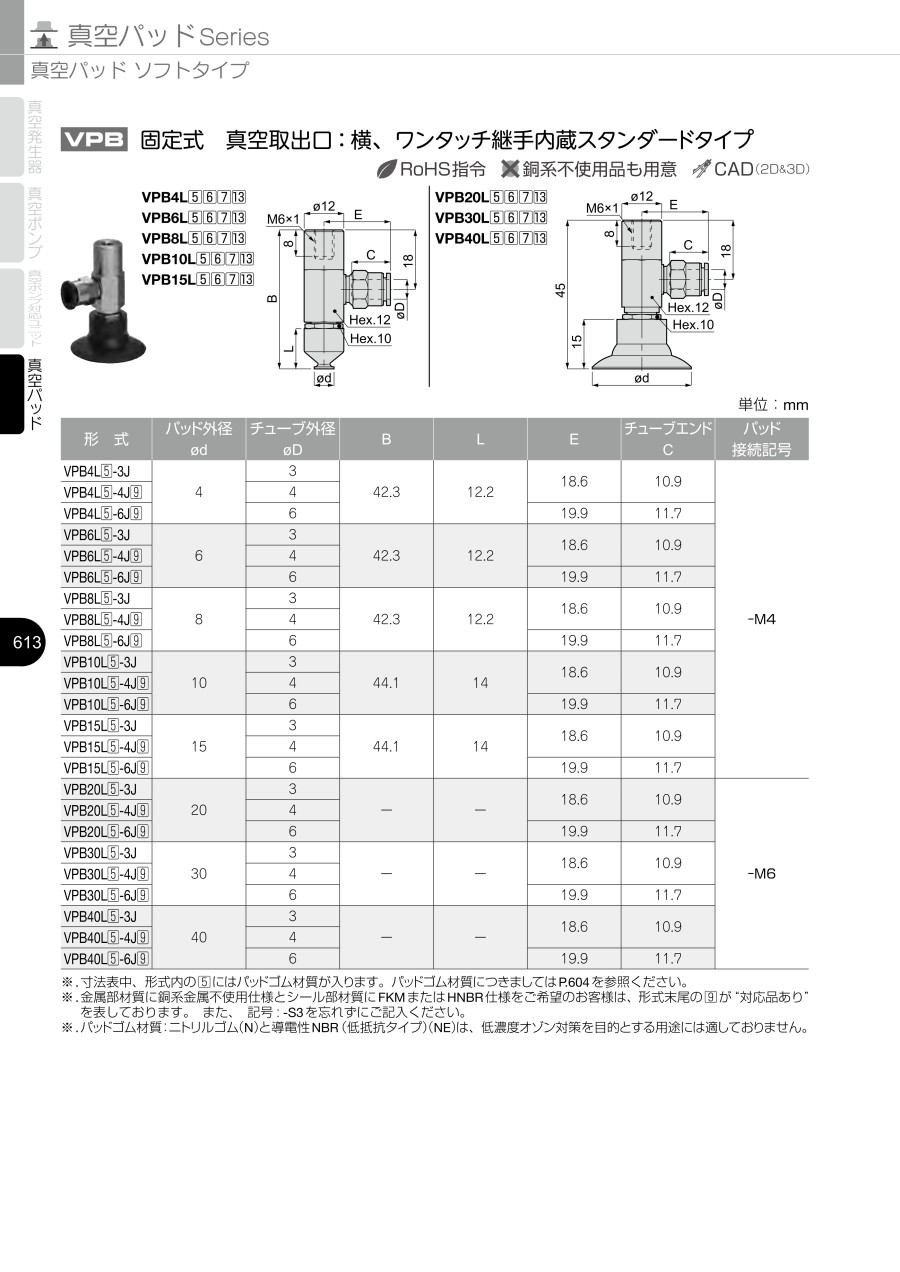

外形図
VPB（4／6／8／10／15）L□-6J
VPB（20／30／40）L□-6J
VPB20LFS-6J-S3
製品仕様
ホルダ形状
- 固定式 真空取出口：横
- スタンダードタイプ
パッド材質・用途
| 記号 | N | S | FS | SE |
|---|---|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム | フロロシリコーンゴム | 導電性シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 金型成形品取出し | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 外観色 | ブラック | ナチュラル | サーモンピンク | ブラック |
※導電性シリコーンゴムは、静電気を逃がすシリコーンゴムです。（体積抵抗率：105Ω・cm以下）
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
製品仕様
型番：VPB20LFS-6J-S3
- 金属部材質：銅系金属不使用
- シール部材質：FKMまたはHNBR
規格表
| 型番 | パッド外径 φd | チューブ外径 φD | B | L | E | チューブエンド C | パッド接続記号 |
|---|---|---|---|---|---|---|---|
| VPB4L□-6J | 4 | 6 | 42.3 | 12.2 | 19.9 | 11.7 | -M4 |
| VPB6L□-6J | 6 | 6 | 42.3 | 12.2 | 19.9 | 11.7 | |
| VPB8L□-6J | 8 | 6 | 42.3 | 12.2 | 19.9 | 11.7 | |
| VPB10L□-6J | 10 | 6 | 44.1 | 14 | 19.9 | 11.7 | |
| VPB15L□-6J | 15 | 6 | 44.1 | 14 | 19.9 | 11.7 | |
| VPB20L□-6J | 20 | 6 | - | - | 19.9 | 11.7 | -M6 |
| VPB20LFS-6J-S3 | |||||||
| VPB30L□-6J | 30 | 6 | - | - | 19.9 | 11.7 | |
| VPB40L□-6J | 40 | 6 | - | - | 19.9 | 11.7 |
※型番□にはパッドゴム材質が入ります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,750円 ( 1,925円 ) | 6日目 |
1,032円 ( 1,135円 ) | 6日目 |
1,199円 ( 1,319円 ) | 6日目 |
1,199円 ( 1,319円 ) | 6日目 |
1,860円 ( 2,046円 ) | 6日目 |
1,076円 ( 1,184円 ) | 6日目 |
1,309円 ( 1,440円 ) | 6日目 |
1,309円 ( 1,440円 ) | 6日目 |
1,859円 ( 2,045円 ) | 6日目 |
1,184円 ( 1,302円 ) | 6日目 |
1,309円 ( 1,440円 ) | 6日目 |
1,309円 ( 1,440円 ) | 6日目 |
1,529円 ( 1,682円 ) | 6日目 |
768円 ( 845円 ) | 6日目 |
856円 ( 942円 ) | 6日目 |
1,028円 ( 1,131円 ) | 6日目 |
1,639円 ( 1,803円 ) | 6日目 |
769円 ( 846円 ) | 6日目 |
857円 ( 943円 ) | 6日目 |
1,029円 ( 1,132円 ) | 6日目 |
1,749円 ( 1,924円 ) | 6日目 |
901円 ( 991円 ) | 6日目 |
989円 ( 1,088円 ) | 6日目 |
1,293円 ( 1,422円 ) | 6日目 |
1,859円 ( 2,045円 ) | 6日目 |
934円 ( 1,027円 ) | 6日目 |
1,033円 ( 1,136円 ) | 6日目 |
1,969円 ( 2,166円 ) | 6日目 |
1,063円 ( 1,169円 ) | 6日目 |
1,199円 ( 1,319円 ) | 6日目 |
1,530円 ( 1,683円 ) | 6日目 |
詳細情報
基本情報
成型品の取出しやキズ付きやすいワークの搬送に最適。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A、Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
