真空パッド ソフトタイプ VPB バーブ継手タイプ
- 通常単価(税別)
- 689円～1,966円
- 税込単価
- 758円～2,163円
成型品の取出しや傷つきやすいワークの搬送に最適 ※本シリーズはCADデータ修正...
詳細情報を確認する商品情報

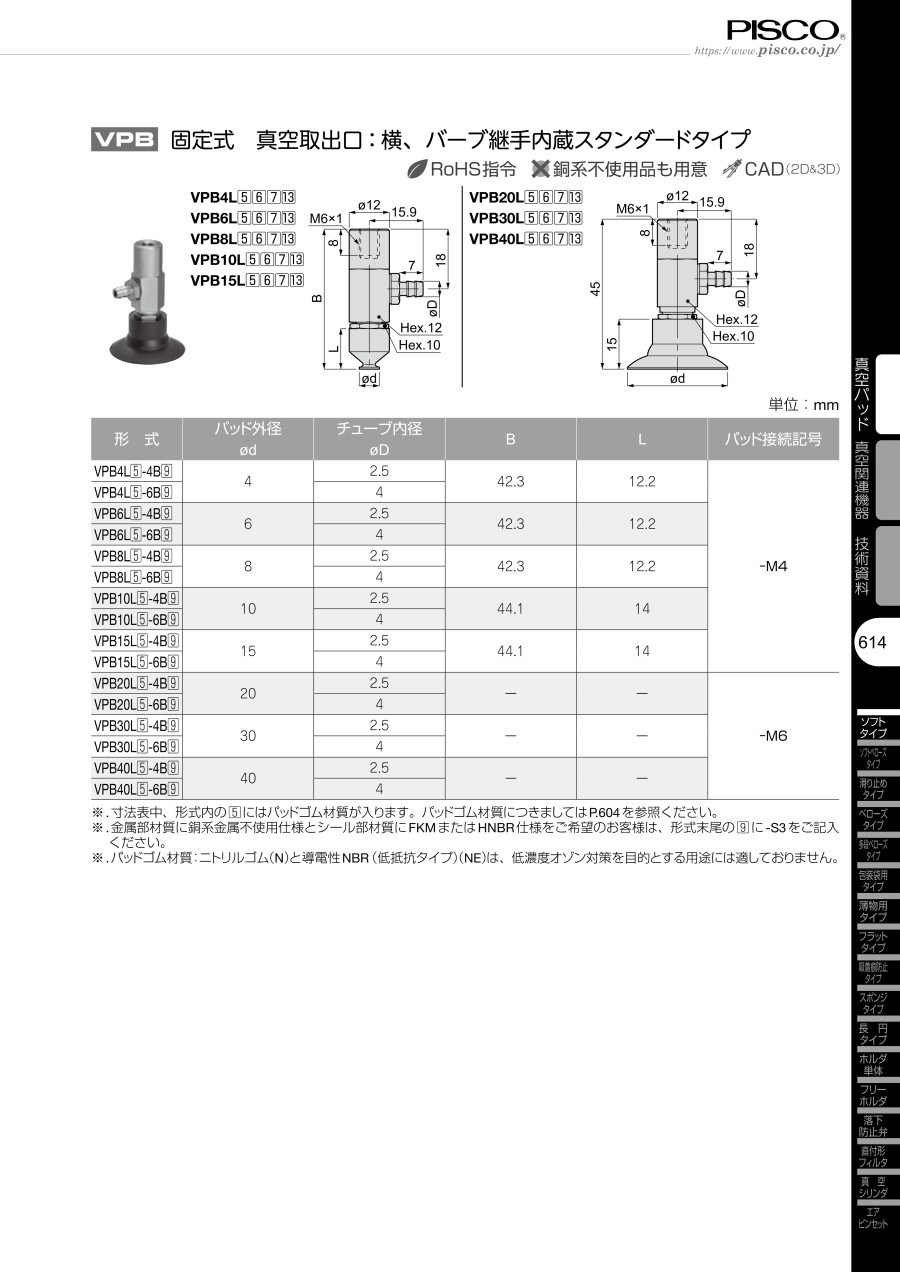

外形図
VPB4L／VPB6L／VPB8L／VPB10L／VPB15L
VPB20L／VPB30L／VPB40L
製品仕様
- 固定式 真空取出口：横、バーブ継手内蔵スタンダードタイプ
パッド材質・用途
| 記号 | N | S | FS | SE |
|---|---|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム | フロロシリコーンゴム | 導電性シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 金型成形品取出し | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 外観色 | ブラック | ナチュラル | サーモンピンク | ブラック |
※1.導電性シリコーンゴムは、静電気を逃がすシリコーンゴムです。（体積低効率：105Ω・cm以下）
※2.ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | パッド外径 | チューブ内径 | B | L | パッド接続記号 |
|---|---|---|---|---|---|
| φd | φD | ||||
| VPB4L（5）-6B | 4 | 4 | 42.3 | 12.2 | -M4 |
| VPB6L（5）-6B | 6 | 4 | 42.3 | 12.2 | |
| VPB8L（5）-6B | 8 | 4 | 42.3 | 12.2 | |
| VPB10L（5）-6B | 10 | 4 | 44.1 | 14 | |
| VPB15L（5）-6B | 15 | 4 | 44.1 | 14 | |
| VPB20L（5）-6B | 20 | 4 | - | - | -M6 |
| VPB30L（5）-6B | 30 | 4 | - | - | |
| VPB40L（5）-6B | 40 | 4 | - | - |
※規格表中、型番内の（5）にはパッドゴム材質が入ります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,635円 ( 1,799円 ) | 6日目 |
963円 ( 1,059円 ) | 6日目 |
1,041円 ( 1,145円 ) | 6日目 |
1,041円 ( 1,145円 ) | 6日目 |
1,745円 ( 1,920円 ) | 6日目 |
1,028円 ( 1,131円 ) | 6日目 |
1,195円 ( 1,315円 ) | 6日目 |
1,195円 ( 1,315円 ) | 6日目 |
1,854円 ( 2,039円 ) | 6日目 |
1,028円 ( 1,131円 ) | 6日目 |
1,195円 ( 1,315円 ) | 6日目 |
1,195円 ( 1,315円 ) | 6日目 |
1,415円 ( 1,557円 ) | 6日目 |
689円 ( 758円 ) | 6日目 |
800円 ( 880円 ) | 6日目 |
800円 ( 880円 ) | 6日目 |
1,527円 ( 1,680円 ) | 6日目 |
689円 ( 758円 ) | 6日目 |
799円 ( 879円 ) | 6日目 |
799円 ( 879円 ) | 6日目 |
1,746円 ( 1,921円 ) | 6日目 |
820円 ( 902円 ) | 6日目 |
930円 ( 1,023円 ) | 6日目 |
1,030円 ( 1,133円 ) | 6日目 |
1,745円 ( 1,920円 ) | 6日目 |
853円 ( 938円 ) | 6日目 |
963円 ( 1,059円 ) | 6日目 |
1,075円 ( 1,183円 ) | 6日目 |
1,966円 ( 2,163円 ) | 6日目 |
898円 ( 988円 ) | 6日目 |
1,040円 ( 1,144円 ) | 6日目 |
1,525円 ( 1,678円 ) | 6日目 |
詳細情報
基本情報
成型品の取出しや傷つきやすいワークの搬送に最適 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・パッドホルダ（VPHD,VPHEタイプ）にこの度、真空取出口を両側に設けたタイプを用意しました。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
