真空パッド ソフトタイプ VPA ワンタッチ継手タイプ
- 通常単価(税別)
- 1,114円～2,382円
- 税込単価
- 1,225円～2,620円
成型品の取出しや傷つきやすいワークの搬送に最適 ※本シリーズはCADデータ修正...
詳細情報を確認する商品情報

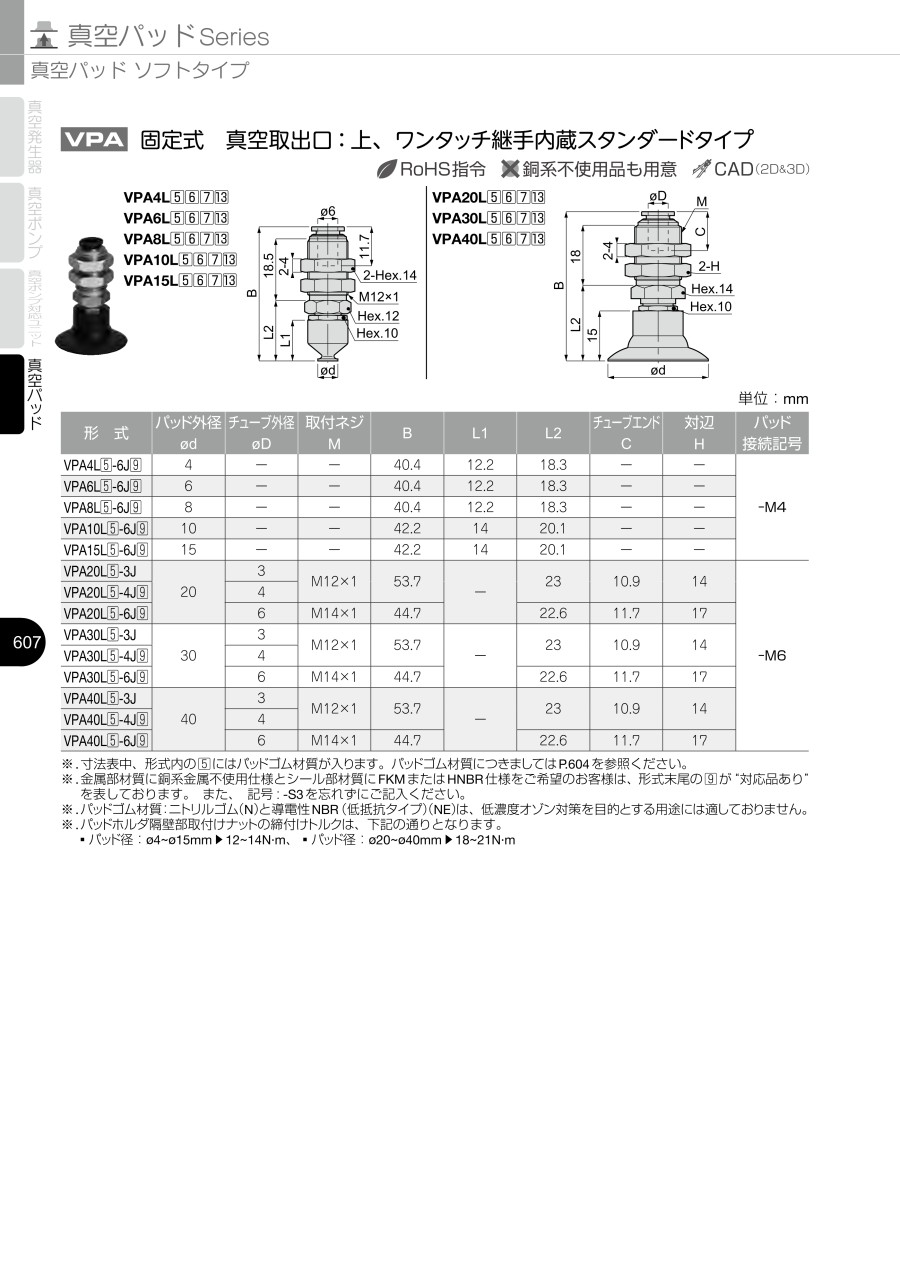

外形図
VPA（4／6／8／10／15）L□-6J
VPA（20／30／40）L□-6J
20LFS-6J-S3
製品仕様
ホルダ形状
- 固定式 真空取出口：上
パッド材質・用途
| 記号 | N | S | FS | SE |
|---|---|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム | フロロシリコーンゴム | 導電性シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 金型成形品取出し | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 外観色 | ブラック | ナチュラル | サーモンピンク | ブラック |
※導電性シリコーンゴムは、静電気を逃がすシリコーンゴムです。（体積抵抗率：105Ω・cm以下）
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
製品仕様
型番：VPA20LFS-6J-S3
- 金属部材質：銅系金属不使用
- シール部材質：FKMまたはHNBR仕様
規格表
| 型番 | パッド外径 φd | チューブ外径 φD | 取付ネジ M | B | L1 | L2 | チューブエンド C | 対辺H | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|
| VPA4L□-6J | 4 | - | - | 40.4 | 12.2 | 18.3 | - | - | -M4 |
| VPA6L□-6J | 6 | - | - | 40.4 | 12.2 | 18.3 | - | - | |
| VPA8L□-6J | 8 | - | - | 40.4 | 12.2 | 18.3 | - | - | |
| VPA10L□-6J | 10 | - | - | 42.2 | 14 | 20.1 | - | - | |
| VPA15L□-6J | 15 | - | - | 42.2 | 14 | 20.1 | - | - | |
| VPA20L□-6J | 20 | 6 | M14×1 | 44.7 | - | 22.6 | 11.7 | 17 | -M6 |
| VPA20LFS-6J-S3 | |||||||||
| VPA30L□-6J | 30 | 6 | M14×1 | 44.7 | - | 22.6 | 11.7 | 17 | |
| VPA40L□-6J | 40 | 6 | M14×1 | 44.7 | - | 22.6 | 11.7 | 17 |
※型番□にはパッドゴム材質が入ります。
※パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。
- パッド径 φ4～φ15mm：12～14N・m
- パッド径 φ20～φ40mm：18～21N・m
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,600円 ( 1,760円 ) | 6日目 |
1,114円 ( 1,225円 ) | 6日目 |
1,123円 ( 1,235円 ) | 6日目 |
1,123円 ( 1,235円 ) | 6日目 |
1,668円 ( 1,835円 ) | 6日目 |
1,425円 ( 1,568円 ) | 6日目 |
1,300円 ( 1,430円 ) | 6日目 |
1,192円 ( 1,311円 ) | 6日目 |
1,734円 ( 1,907円 ) | 6日目 |
1,306円 ( 1,437円 ) | 6日目 |
1,192円 ( 1,311円 ) | 6日目 |
1,192円 ( 1,311円 ) | 6日目 |
1,939円 ( 2,133円 ) | 6日目 |
1,293円 ( 1,422円 ) | 8日目 |
1,396円 ( 1,536円 ) | 8日目 |
1,396円 ( 1,536円 ) | 6日目 |
2,041円 ( 2,245円 ) | 6日目 |
1,410円 ( 1,551円 ) | 8日目 |
1,522円 ( 1,674円 ) | 8日目 |
1,395円 ( 1,535円 ) | 6日目 |
2,265円 ( 2,492円 ) | 6日目 |
1,327円 ( 1,460円 ) | 8日目 |
1,428円 ( 1,571円 ) | 8日目 |
1,530円 ( 1,683円 ) | 6日目 |
2,144円 ( 2,358円 ) | 6日目 |
1,361円 ( 1,497円 ) | 8日目 |
1,464円 ( 1,610円 ) | 8日目 |
1,600円 ( 1,760円 ) | 6日目 |
2,382円 ( 2,620円 ) | 6日目 |
1,496円 ( 1,646円 ) | 6日目 |
1,669円 ( 1,836円 ) | 6日目 |
1,973円 ( 2,170円 ) | 6日目 |
詳細情報
基本情報
成型品の取出しや傷つきやすいワークの搬送に最適 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・パッドホルダ（VPHD,VPHEタイプ）にこの度、真空取出口を両側に設けたタイプを用意しました。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
