商品情報
外形図
VPD10-（3）K-（5）（6）（9）
VPD20-（3）K-（5）（6）（9）
VPD30-（3）K-（5）（6）（9）
VPD40-（3）K-（5）（6）（9）
VPD50-（3）K-（5）（6）（9）

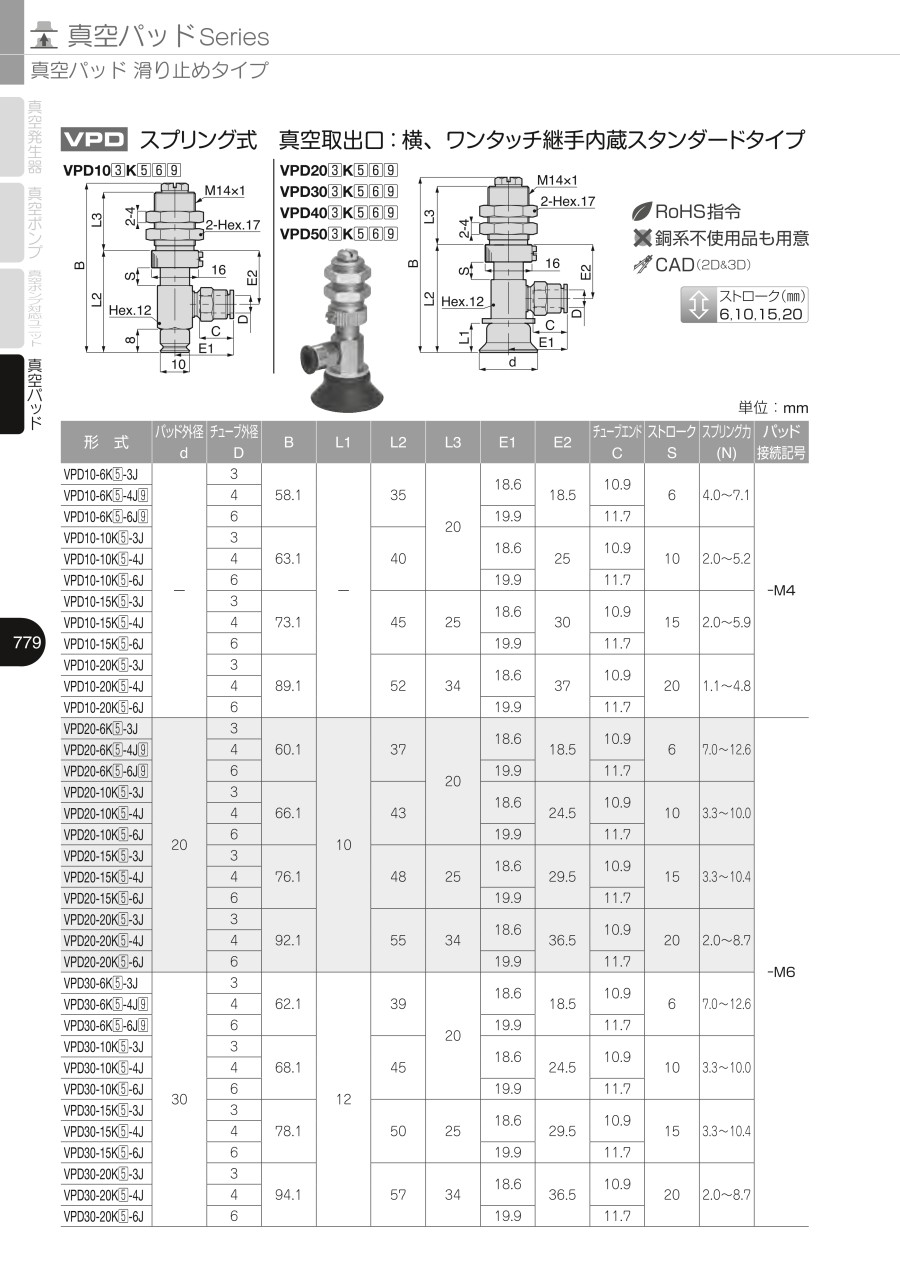

製品仕様
真空パッドSeries
- スプリング式 真空取出口：横、ワンタッチ継手内蔵スタンダードタイプ
パッド材質・用途
- 記号：NH
- 材質：耐油 NBR
- 用途：段ボール・べニア板・鉄板・食品関係・その他一般ワーク
- 色：ブラック
規格表
単位：mm
| 型番 | パッド外径 φd | チューブ内径 φD | B | L1 | L2 | L3 | E1 | E2 | チューブエンド C | ストローク S | スプリング力 （N） | パッド 接続記号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VPD10-6K（5）-6J | - | 6 | 58.1 | - | 35 | 20 | 19.9 | 18.5 | 11.7 | 6 | 4.0～7.1 | -M4 |
| VPD10-10K（5）-6J | 63.1 | 40 | 25 | 10 | 2.0～5.2 | |||||||
| VPD10-15K（5）-6J | 73.1 | 45 | 25 | 30 | 15 | 2.0～5.9 | ||||||
| VPD10-20K（5）-6J | 89.1 | 52 | 34 | 37 | 20 | 1.1～4.8 | ||||||
| VPD20-6K（5）-6J | 20 | 60.1 | 10 | 37 | 20 | 18.5 | 6 | 7.0～12.6 | -M6 | |||
| VPD20-10K（5）-6J | 66.1 | 43 | 24.5 | 10 | 3.3～10.0 | |||||||
| VPD20-15K（5）-6J | 76.1 | 48 | 25 | 29.5 | 15 | 3.3～10.4 | ||||||
| VPD20-20K（5）-6J | 92.1 | 55 | 34 | 36.5 | 20 | 2.0～8.7 | ||||||
| VPD30-6K（5）-6J | 30 | 62.1 | 12 | 39 | 20 | 18.5 | 6 | 7.0～12.6 | ||||
| VPD30-10K（5）-6J | 68.1 | 45 | 24.5 | 10 | 3.3～10.0 | |||||||
| VPD30-15K（5）-6J | 78.1 | 50 | 25 | 29.5 | 15 | 3.3～10.4 | ||||||
| VPD30-20K（5）-6J | 94.1 | 57 | 34 | 36.5 | 20 | 2.0～8.7 | ||||||
| VPD40-6K（5）-6J | 40 | 66.1 | 16 | 43 | 20 | 18.5 | 6 | 7.0～12.6 | ||||
| VPD40-10K（5）-6J | 72.1 | 49 | 24.5 | 10 | 3.3～10.0 | |||||||
| VPD40-15K（5）-6J | 82.1 | 54 | 25 | 29.5 | 15 | 3.3～10.4 | ||||||
| VPD40-20K（5）-6J | 98.1 | 61 | 34 | 36.5 | 20 | 2.0～8.7 | ||||||
| VPD50-6K（5）-6J | 50 | 67.1 | 17 | 44 | 20 | 18.5 | 6 | 7.0～12.6 | ||||
| VPD50-10K（5）-6J | 73.1 | 50 | 24.5 | 10 | 3.3～10.0 | |||||||
| VPD50-15K（5）-6J | 83.1 | 55 | 25 | 29.5 | 15 | 3.3～10.4 | ||||||
| VPD50-20K（5）-6J | 99.1 | 62 | 34 | 36.5 | 20 | 2.0～8.7 |
※形式内の（5）にはパッドゴム材質が入ります。
※パッドゴム材質：耐油NBR（NH）は、低濃度オゾン対策を目的とする用途には適しておりません。
※パッドホルダ隔壁部取付けナットの締付けトルクは、4.5～6N・mとなります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,602円 ( 2,862円 ) | 6日目 |
2,740円 ( 3,014円 ) | 6日目 |
2,876円 ( 3,164円 ) | 6日目 |
2,849円 ( 3,134円 ) | 6日目 |
2,518円 ( 2,770円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
2,906円 ( 3,197円 ) | 6日目 |
2,988円 ( 3,287円 ) | 6日目 |
2,519円 ( 2,771円 ) | 6日目 |
2,738円 ( 3,012円 ) | 6日目 |
2,849円 ( 3,134円 ) | 6日目 |
2,960円 ( 3,256円 ) | 6日目 |
2,377円 ( 2,615円 ) | 在庫品1日目当日出荷可能 |
2,739円 ( 3,013円 ) | 6日目 |
2,740円 ( 3,014円 ) | 6日目 |
2,849円 ( 3,134円 ) | 6日目 |
2,989円 ( 3,288円 ) | 6日目 |
3,337円 ( 3,671円 ) | 6日目 |
3,497円 ( 3,847円 ) | 6日目 |
3,289円 ( 3,618円 ) | 6日目 |
3,288円 ( 3,617円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
