未確定：候補が16型番あります。

外径 d(φ)
~mm
- 20
- 30
- 40
- 50
高さ L1(mm)
~mm
- 10
- 12
- 16
- 17
スプリング力(N)
~mm
ストローク(mm)
~mm
- 20
- 30
- 40
- 50
全長 B(mm)
~mm
- 71.7
- 73.7
- 77.7
- 78.7
- 84.7
- 86.7
- 90.7
- 91.7
- 97.7
- 99.7
- 103.7
- 104.7
- 110.7
- 112.7
- 116.7
- 117.7
タイプ
~mm
- VPOD
CAD
- 2D
- 3D
出荷日
- すべて
- 6日以内

日本ピスコ

ロングストローク　滑り止めタイプ　VPD　バーブ継手タイプ　カバー無し

カタログ |

通常単価(税別): 2,395円～3,421円

税込単価: 2,635円～3,763円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：6 日目

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...

パット形状
滑り止め
本体種類
パッド+ホルダセット
パット種類
標準
取付方法
パッドネジ固定
材質
ゴム系
ゴム系材質
耐油NBR
環境
標準 / 耐油
色
ブラック
接続ねじ種類
おねじ
接続ねじ径
M14
取付金具
スプリング式
真空取出方向
横
取付接続ねじ
M14
真空取出口チューブ外径 (φ)
6
スプリングカバー
カバー無し
落下防止弁
無し
直付フィルタ
無し

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

未確定：候補が16型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

外径 d

(φ)

高さ L1

(mm)

スプリング力

(N)

ストローク

(mm)

全長 B

(mm)

最小発注数量

20	10	1.5～4.9	20	71.7	1個
20	10	1.1～4.8	30	84.7	1個
20	10	1.0～4.5	40	97.7	1個
20	10	0.9～4.5	50	110.7	1個
30	12	1.5～4.9	20	73.7	1個
30	12	1.1～4.8	30	86.7	1個
30	12	1.0～4.5	40	99.7	1個
30	12	0.9～4.5	50	112.7	1個
40	16	1.5～4.9	20	77.7	1個
40	16	1.1～4.8	30	90.7	1個
40	16	1.0～4.5	40	103.7	1個
40	16	0.9～4.5	50	116.7	1個
50	17	1.5～4.9	20	78.7	1個
50	17	1.1～4.8	30	91.7	1個
50	17	1.0～4.5	40	104.7	1個
50	17	0.9～4.5	50	117.7	1個

通常単価(税別) (税込単価)	通常出荷日

2,395円 ( 2,635円 )	6日目
2,600円 ( 2,860円 )	6日目
2,737円 ( 3,011円 )	6日目
2,873円 ( 3,160円 )	6日目
2,532円 ( 2,785円 )	6日目
2,600円 ( 2,860円 )	6日目
2,669円 ( 2,936円 )	6日目
2,738円 ( 3,012円 )	6日目
2,599円 ( 2,859円 )	6日目
2,669円 ( 2,936円 )	6日目
2,874円 ( 3,161円 )	6日目
2,943円 ( 3,237円 )	6日目
3,010円 ( 3,311円 )	6日目
3,148円 ( 3,463円 )	6日目
3,285円 ( 3,614円 )	6日目
3,421円 ( 3,763円 )	6日目

詳細情報

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・パッドからワークへの距離が不定の場合でも吸着が可能になります。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

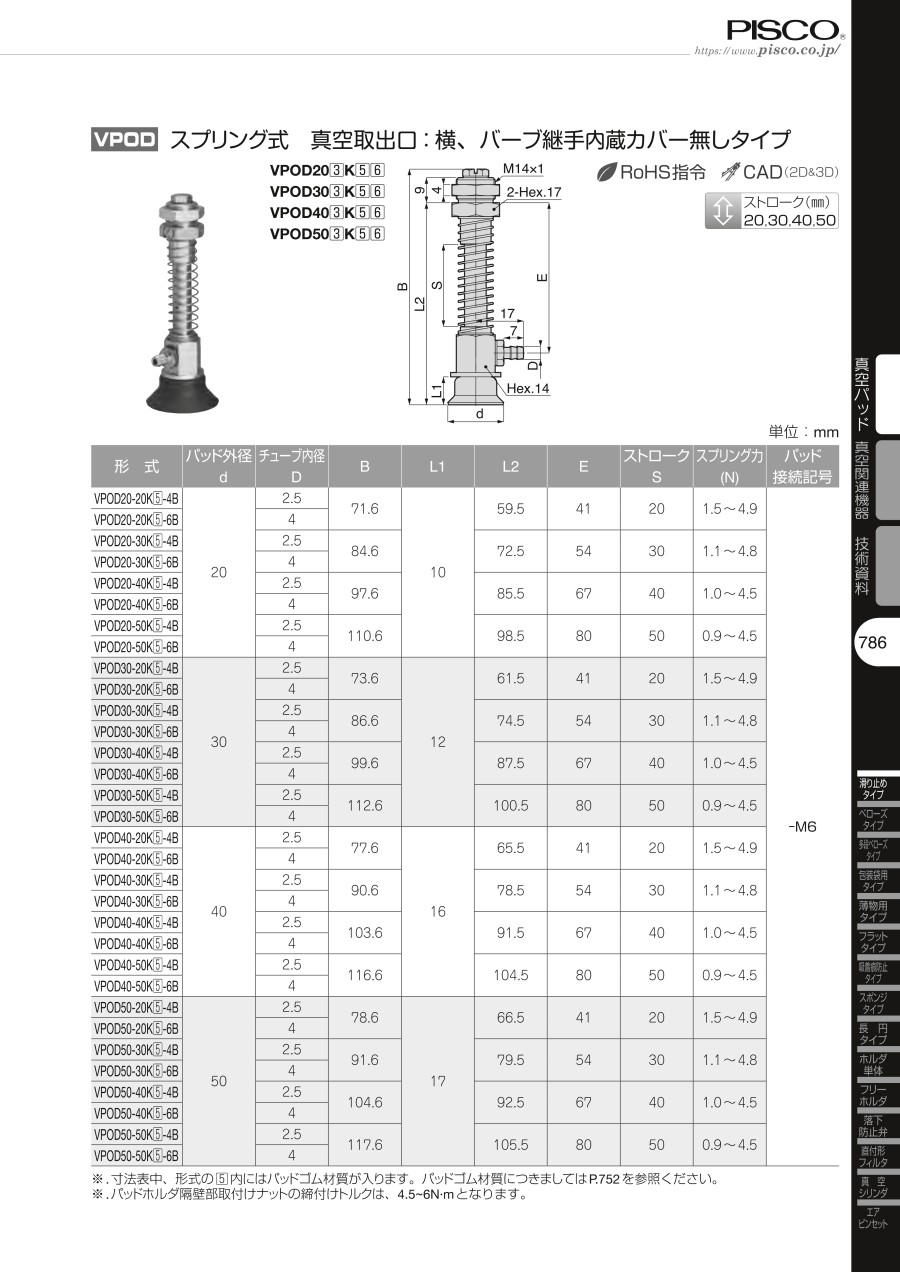

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
