ロングストローク 滑り止めタイプ VPD バーブ継手タイプ カバー付
- 通常単価(税別)
- 2,185円～3,283円
- 税込単価
- 2,404円～3,611円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
詳細情報を確認する未確定：候補が20型番あります。
商品情報
外形図
VPD10
VPD20／VPD30／VPD40／VPD50
製品仕様
真空パッドSeries
- スプリング式 真空取出口：横、バーブ継手内蔵スタンダードタイプ
パッド材質・用途
- 記号：NH
- 材質：耐油NBR
- 用途：段ボール・べニア板・鉄板・食品関係・その他一般ワーク
- 色：ブラック
規格表
単位：mm

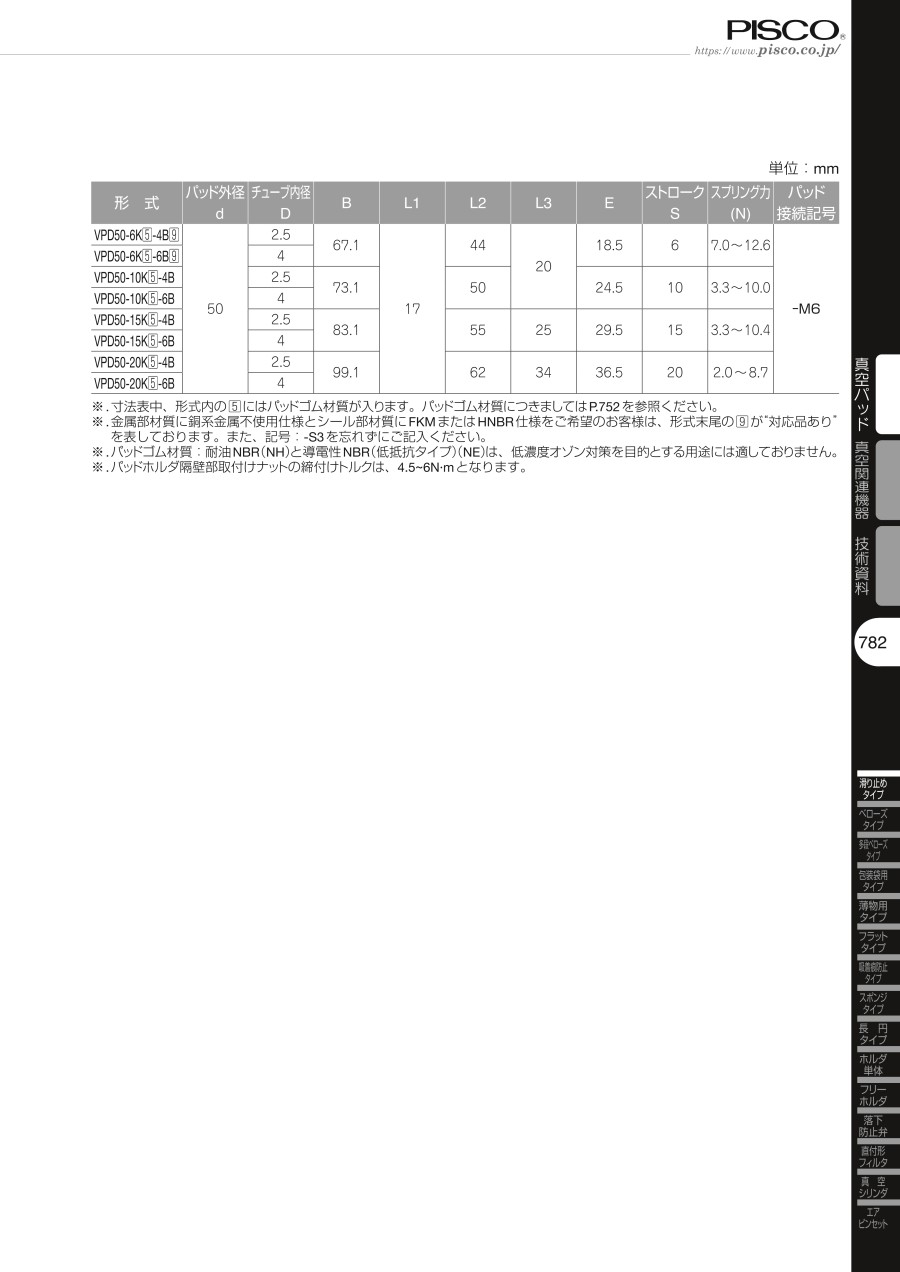

| 型番 | パッド外径 φd | チューブ内径 φD | B | L1 | L2 | L3 | E | ストローク S | スプリング力 （N） | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|---|
| VPD10-6K（5）-6B | - | 4 | 58.1 | - | 35 | 20 | 18.5 | 6 | 4.0～7.1 | -M4 |
| VPD10-10K（5）-6B | 63.1 | 40 | 25 | 10 | 2.0～5.2 | |||||
| VPD10-15K（5）-6B | 73.1 | 45 | 25 | 30 | 15 | 2.0～5.9 | ||||
| VPD10-20K（5）-6B | 89.1 | 52 | 34 | 37 | 20 | 1.1～4.8 | ||||
| VPD20-6K（5）-6B | 20 | 4 | 60.1 | 10 | 37 | 20 | 18.5 | 6 | 7.0～12.6 | -M6 |
| VPD20-10K（5）-6B | 66.1 | 43 | 24.5 | 10 | 3.3～10.0 | |||||
| VPD20-15K（5）-6B | 76.1 | 48 | 25 | 29.5 | 15 | 3.3～10.4 | ||||
| VPD20-20K（5）-6B | 92.1 | 55 | 34 | 36.5 | 20 | 2.0～8.7 | ||||
| VPD30-6K（5）-6B | 30 | 4 | 62.1 | 12 | 39 | 20 | 18.5 | 6 | 7.0～12.6 | |
| VPD30-10K（5）-6B | 68.1 | 45 | 24.5 | 10 | 3.3～10.0 | |||||
| VPD30-15K（5）-6B | 78.1 | 50 | 25 | 29.5 | 15 | 3.3～10.4 | ||||
| VPD30-20K（5）-6B | 94.1 | 57 | 34 | 36.5 | 20 | 2.0～8.7 | ||||
| VPD40-6K（5）-6B | 40 | 4 | 66.1 | 16 | 43 | 20 | 18.5 | 6 | 7.0～12.6 | |
| VPD40-10K（5）-6B | 72.1 | 49 | 24.5 | 10 | 3.3～10.0 | |||||
| VPD40-15K（5）-6B | 82.1 | 54 | 25 | 29.5 | 15 | 3.3～10.4 | ||||
| VPD40-20K（5）-6B | 98.1 | 61 | 34 | 36.5 | 20 | 2.0～8.7 | ||||
| VPD50-6K（5）-6B | 50 | 4 | 67.1 | 17 | 44 | 20 | 18.5 | 6 | 7.0～12.6 | |
| VPD50-10K（5）-6B | 73.1 | 50 | 24.5 | 10 | 3.3～10.0 | |||||
| VPD50-15K（5）-6B | 83.1 | 55 | 25 | 29.5 | 15 | 3.3～10.4 | ||||
| VPD50-20K（5）-6B | 99.1 | 62 | 34 | 36.5 | 20 | 2.0～8.7 |
※型番内の（5）にはパッドゴム材質が入ります。パッドゴム材質に付きましては上記を参照ください。
※パッドゴム材質：耐油NBR（NH）は、低濃度オゾン対策を目的とする用途には適しておりません。
※パッドホルダ隔壁部取付けナットの締付けトルクは、4.5～6N・mとなります。
