日本ピスコ

ロングストローク　滑り止めタイプ　VPC　ワンタッチ継手タイプ　カバー無し

カタログ |

通常単価(税別): 2,740円～4,388円

税込単価: 3,014円～4,827円

通常出荷日：6日目

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【特長】・パッドからワーク...

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

よく一緒に見られています

日本ピスコ

通常出荷日：6 日目

よく一緒に見られています

日本ピスコ

通常出荷日：6 日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

真空パッドSeries

スプリング式真空取出口：上、バーブ継手内蔵カバー無しタイプ

パッド材質・用途

記号：NH
材質：耐油 NBR
用途：段ボール・べニア板・鉄板・食品関係・その他一般ワーク
色：ブラック

※耐油NBR（NH）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm

型番	パッド外径 φd	チューブ内径 φD	B	L1	L2	チューブエンド C	ストローク S	スプリング力（N）	パッド接続記号
VPOC20-20K（5）-6J	20	6	71.1	10	48	11.7	20	1.5～4.9	-M6
VPOC20-30K（5）-6J			84.1		61		30	1.1～4.8
VPOC20-40K（5）-6J			97.1		74		40	1.0～4.5
VPOC20-50K（5）-6J			110.1		87		50	0.9～4.5
VPOC30-20K（5）-6J	30	6	73.1	12	50	11.7	20	1.5～4.9
VPOC30-30K（5）-6J			86.1		63		30	1.1～4.8
VPOC30-40K（5）-6J			99.1		76		40	1.0～4.5
VPOC30-50K（5）-6J			112.1		89		50	0.9～4.5
VPOC40-20K（5）-6J	40	6	77.1	16	54	11.7	20	1.5～4.9
VPOC40-30K（5）-6J			90.1		67		30	1.1～4.8
VPOC40-40K（5）-6J			103.1		80		40	1.0～4.5
VPOC40-50K（5）-6J			116.1		93		50	0.9～4.5
VPOC50-20K（5）-6J	50	6	78.1	17	55	11.7	20	1.5～4.9
VPOC50-30K（5）-6J			91.1		68		30	1.1～4.8
VPOC50-40K（5）-6J			104.1		81		40	1.0～4.5
VPOC50-50K（5）-6J			117.1		94		50	0.9～4.5

※型番の（5）内にはパッドゴム材質が入ります。
※パッドホルダ隔壁部取付けナットの締付けトルクは、4.5～6N・mとなります。

型番リスト

表示件数

型番

本体種類

パット種類

接続ねじ種類

接続ねじ径

外径 d

(φ)

高さ L1

(mm)

スプリング力

(N)

ストローク

(mm)

全長 B

(mm)

首振り角度

RoHS?

最小発注数量

パッド+ホルダセット	標準	おねじ	M14	20	10	1.5～4.9	20	71.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	20	10	1.1～4.8	30	84.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	20	10	1.0～4.5	40	97.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	20	10	0.9～4.5	50	110.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	30	12	1.5～4.9	20	73.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	30	12	1.1～4.8	30	86.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	30	12	1.0～4.5	40	99.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	30	12	0.9～4.5	50	112.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	40	16	1.5～4.9	20	77.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	40	16	1.1～4.8	30	90.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	40	16	1.0～4.5	40	103.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	40	16	0.9～4.5	50	116.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	50	17	1.5～4.9	20	78.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	50	17	1.1～4.8	30	91.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	50	17	1.0～4.5	40	104.2	-	10	1個
パッド+ホルダセット	標準	おねじ	M14	50	17	0.9～4.5	50	117.2	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,740円 ( 3,014円 )	6日目
2,988円 ( 3,287円 )	6日目
3,179円 ( 3,497円 )	6日目
3,288円 ( 3,617円 )	6日目
3,289円 ( 3,618円 )	6日目
3,620円 ( 3,982円 )	6日目
4,031円 ( 4,434円 )	6日目
3,949円 ( 4,344円 )	6日目
3,619円 ( 3,981円 )	6日目
3,729円 ( 4,102円 )	6日目
3,838円 ( 4,222円 )	6日目
4,059円 ( 4,465円 )	6日目
4,169円 ( 4,586円 )	6日目
4,278円 ( 4,706円 )	6日目
4,279円 ( 4,707円 )	6日目
4,388円 ( 4,827円 )	6日目

詳細情報

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・パッドからワークへの距離が不定の場合でも吸着が可能になります。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

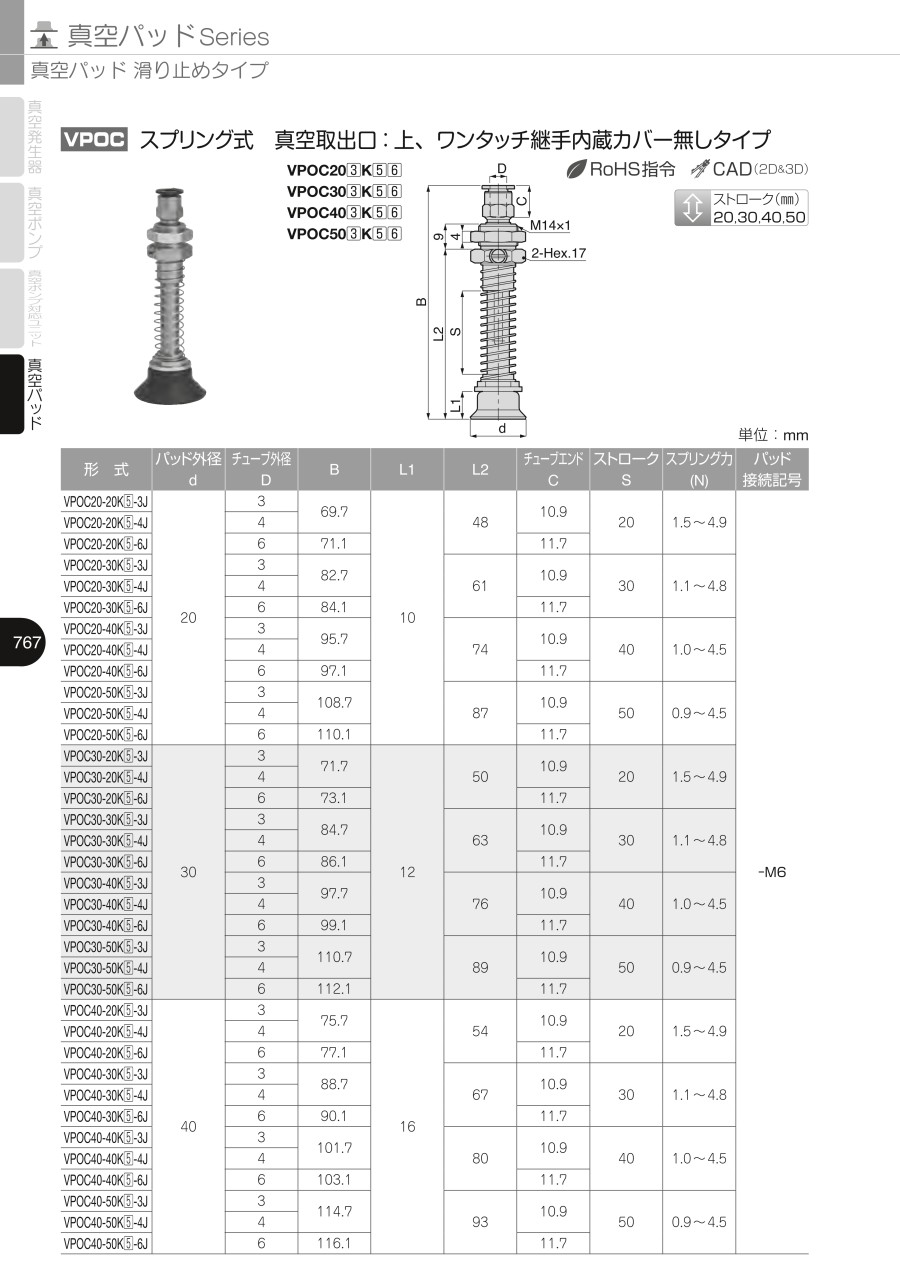

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
