ロングストローク 吸着痕防止タイプ VPD ワンタッチ継手タイプ カバー付
- 通常単価(税別)
- 5,269円～9,178円
- 税込単価
- 5,796円～10,096円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
詳細情報を確認する未確定：候補が36型番あります。
商品情報
外形図
VPD10
VPD20／VPD30
製品仕様
ホルダ形状
- スプリング式 真空取出口：横、ワンタッチ継手内蔵スタンダードタイプ
パッド材質・用途
| 記号 | K | M | KE |
|---|---|---|---|
| 樹脂材質 | PEEK | POM | 導電性PEEK |
| 用途 | 半導体・液晶製造装置 | 各種製造ライン、食品関連機器、包装機械 | 半導体・液晶製造装置、電子機器部品 |
| 体積抵抗率 | - | - | 105～106Ω・cm |
| 外観色 | ナチュラル | ホワイト | ブラック |
※体積抵抗率は、材料メーカーの公表する代表値であり、保証値ではありません。

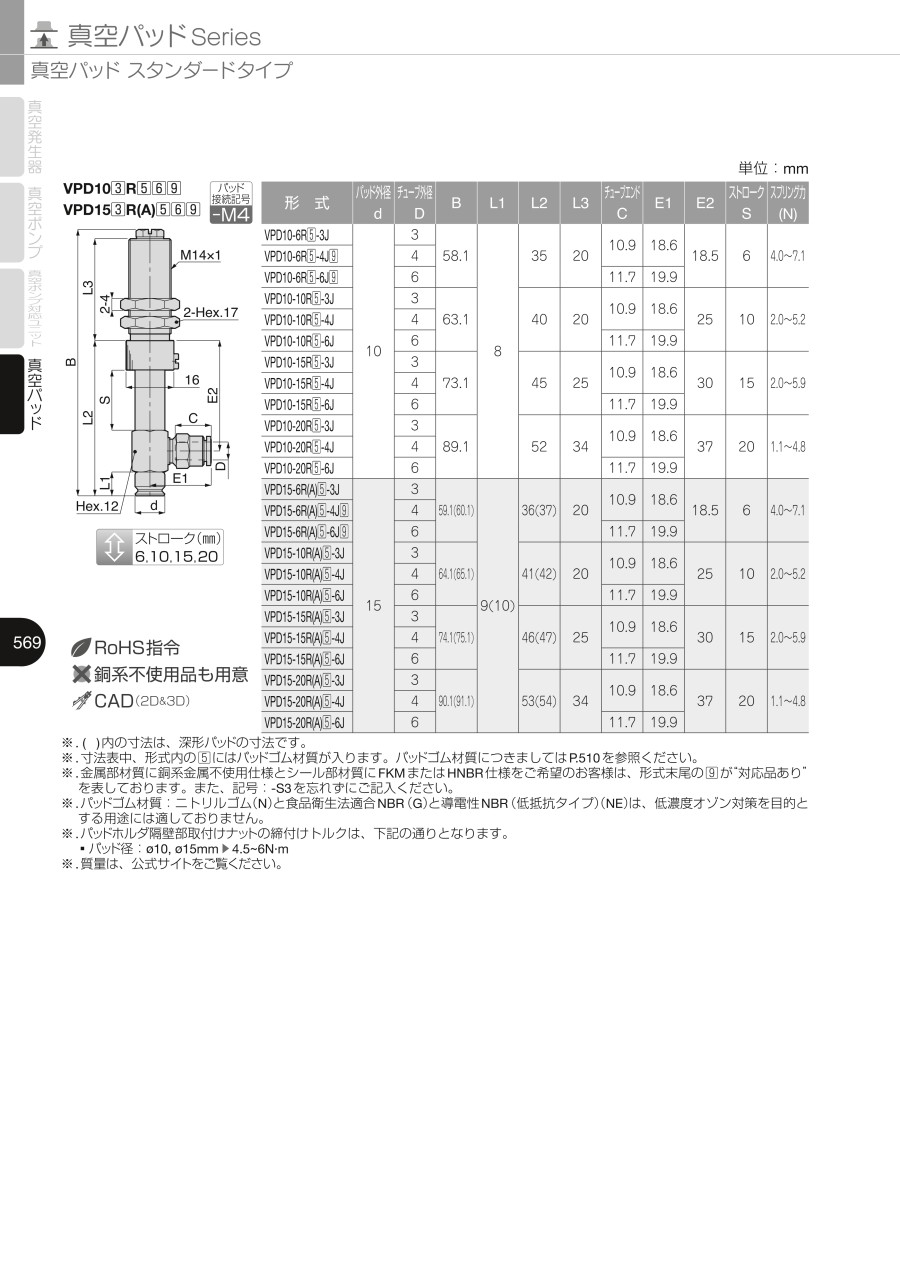

規格表
単位：mm
| 型番 | パッド外径 φd | チューブ外径 φD | B | L1 | L2 | E1 | E2 | チューブエンド C | ストローク S | スプリング力 （N） | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VPD10-6Q（5）-6J | - | 6 | 64.1 | 41 | 20 | 19.9 | 18.5 | 11.7 | 6 | 4.0～7.1 | -M4 |
| VPD10-10Q（5）-6J | 69.1 | 46 | 25 | 10 | 2.0～5.2 | ||||||
| VPD10-15Q（5）-6J | 79.1 | 51 | 25 | 30 | 15 | 2.0～5.9 | |||||
| VPD10-20Q（5）-6J | 95.1 | 58 | 34 | 37 | 20 | 1.1～4.8 | |||||
| VPD20-6Q（5）-6J | 20 | 64 | 40.9 | 20 | 18.5 | 6 | 7.0～12.6 | -M6 | |||
| VPD20-10Q（5）-6J | 70 | 46.9 | 24.5 | 10 | 3.3～10.0 | ||||||
| VPD20-15Q（5）-6J | 80 | 51.9 | 25 | 29.5 | 15 | 3.3～10.4 | |||||
| VPD20-20Q（5）-6J | 96 | 58.9 | 34 | 36.5 | 20 | 2.0～8.7 | |||||
| VPD30-6Q（5）-6J | 30 | 64 | 40.9 | 20 | 18.5 | 6 | 7.0～12.6 | ||||
| VPD30-10Q（5）-6J | 70 | 46.9 | 24.5 | 10 | 3.3～10.0 | ||||||
| VPD30-15Q（5）-6J | 80 | 51.9 | 25 | 29.5 | 15 | 3.3～10.4 | |||||
| VPD30-20Q（5）-6J | 96 | 58.9 | 34 | 36.5 | 20 | 2.0～8.7 |
※表中、型番内の（5）にはパッド樹脂材質が入ります。パッド樹脂材質に付きましては上記を参照ください。
※パッドホルダ隔壁部取付けナットの締付けトルクは、4.5～6N・mとなります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,379円 ( 5,917円 ) | 6日目 |
6,149円 ( 6,764円 ) | 6日目 |
5,269円 ( 5,796円 ) | 6日目 |
5,691円 ( 6,260円 ) | 6日目 |
6,367円 ( 7,004円 ) | 6日目 |
5,487円 ( 6,036円 ) | 6日目 |
5,757円 ( 6,333円 ) | 6日目 |
6,435円 ( 7,079円 ) | 6日目 |
5,555円 ( 6,111円 ) | 6日目 |
5,827円 ( 6,410円 ) | 6日目 |
6,502円 ( 7,152円 ) | 6日目 |
5,622円 ( 6,184円 ) | 6日目 |
6,480円 ( 7,128円 ) | 6日目 |
7,470円 ( 8,217円 ) | 6日目 |
6,149円 ( 6,764円 ) | 6日目 |
6,672円 ( 7,339円 ) | 6日目 |
7,689円 ( 8,458円 ) | 6日目 |
6,131円 ( 6,744円 ) | 6日目 |
6,741円 ( 7,415円 ) | 6日目 |
7,756円 ( 8,532円 ) | 6日目 |
6,199円 ( 6,819円 ) | 6日目 |
6,807円 ( 7,488円 ) | 6日目 |
7,824円 ( 8,606円 ) | 6日目 |
6,267円 ( 6,894円 ) | 6日目 |
7,470円 ( 8,217円 ) | 6日目 |
8,790円 ( 9,669円 ) | 6日目 |
6,589円 ( 7,248円 ) | 6日目 |
7,689円 ( 8,458円 ) | 6日目 |
9,043円 ( 9,947円 ) | 6日目 |
6,807円 ( 7,488円 ) | 6日目 |
7,756円 ( 8,532円 ) | 6日目 |
9,111円 ( 10,022円 ) | 6日目 |
6,876円 ( 7,564円 ) | 6日目 |
7,824円 ( 8,606円 ) | 6日目 |
9,178円 ( 10,096円 ) | 6日目 |
6,944円 ( 7,638円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドからワークへの距離が不定の場合でも吸着が可能になります。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
