ロングストローク　スポンジタイプ　VPD　バーブ継手タイプ　カバー付

カタログ |

通常単価(税別): 2,734円～6,299円

税込単価: 3,007円～6,929円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：6 日目～

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...

本体種類
パッド+ホルダセット
パット種類
スポンジ
取付方法
パッドネジ固定
材質
クロロプレンゴム(スポンジ)
環境
標準
色
ブラック
接続ねじ種類
おねじ
接続ねじ径
M14
取付金具
スプリング式
真空取出方向
横
取付接続ねじ
M14
真空取出口チューブ外径 (φ)
6
落下防止弁
無し
直付フィルタ
無し

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

スプリング式真空取出口：横、バーブ継手内蔵スタンダードタイプ

パッド材質

記号	C
ゴム材質	クロロプレン
用途	表面に凹凸のあるワーク
外観色	ブラック

規格表

単位：mm

型番	パッド外径 φd	チューブ内径 φD	B	L1	L2	L3	E	ストローク S	スプリング力（N）	パッド接続記号
VPD10-6S［5］-6B	10	4	59.6	9.5	36.5	20	18.5	6	7.0～12.6	-M6
VPD10-10S［5］-6B		4	65.6		42.5	20	24.5	10	3.3～10.0
VPD10-15S［5］-6B		4	75.6		47.5	25	29.5	15	3.3～10.4
VPD10-20S［5］-6B		4	91.6		54.5	34	36.5	20	2.0～8.7
VPD15-6S［5］-6B9	15	4	59.6	9.5	36.5	20	18.5	6	7.0～12.6
VPD15-10S［5］-6B		4	65.6		42.5	20	24.5	10	3.3～10.0
VPD15-15S［5］-6B		4	75.6		47.5	25	29.5	15	3.3～10.4
VPD15-20S［5］-6B		4	91.6		54.5	34	36.5	20	2.0～8.7
VPD20-6S［5］-6B	20	4	65.6	15.5	42.5	20	18.5	6	7.0～12.6
VPD20-10S［5］-6B		4	71.6		48.5	20	24.5	10	3.3～10.0
VPD20-15S［5］-6B		4	81.6		53.5	25	29.5	15	3.3～10.4
VPD20-20S［5］-6B		4	97.6		60.5	34	36.5	20	2.0～8.7
VPD25-6S［5］-6B	25	4	65.6	15.5	42.5	20	18.5	6	7.0～12.6
VPD25-10S［5］-6B		4	71.6		48.5	20	24.5	10	3.3～10.0
VPD25-15S［5］-6B		4	81.6		53.5	25	29.5	15	3.3～10.4
VPD25-20S［5］-6B		4	97.6		60.5	34	36.5	20	2.0～8.7
VPD30-6S［5］-6B	30	4	65.6	15.5	42.5	20	18.5	6	7.0～12.6
VPD30-10S［5］-6B		4	71.6		48.5	20	24.5	10	3.3～10.0
VPD30-15S［5］-6B		4	81.6		53.5	25	29.5	15	3.3～10.4
VPD30-20S［5］-6B		4	97.6		60.5	34	36.5	20	2.0～8.7
VPD35-6S［5］-6B	35	4	78.1	28	55	20	18.5	6	7.0～12.6
VPD35-10S［5］-6B		4	84.1		61	20	24.5	10	3.3～10.0
VPD35-15S［5］-6B		4	94.1		66	25	29.5	15	3.3～10.4
VPD35-20S［5］-6B		4	110.1		73	34	36.5	20	2.0～8.7
VPD50-6S［5］-6B	50	4	78.1	28	55	20	18.5	6	7.0～12.6
VPD50-10S［5］-6B		4	84.1		61	20	24.5	10	3.3～10.0
VPD50-15S［5］-6B		4	94.1		66	25	29.5	15	3.3～10.4
VPD50-20S［5］-6B		4	110.1		73	34	36.5	20	2.0～8.7

※型番中の［5］にはパッドゴム材質が入ります。
※パッドホルダ隔壁部取付けナットの締付けトルクは、4.6～6N・mとなります。

型番リスト

表示件数

型番

外径 d

(φ)

高さ L1

(mm)

スプリング力

(N)

ストローク

(mm)

全長 B

(mm)

スプリングカバー

最小発注数量

10	9.5	7.0～12.6	6	59.6	-	1個
10	9.5	3.3～10.0	10	65.6	カバー付	1個
10	9.5	3.3～10.4	15	75.6	カバー付	1個
10	9.5	2.0～8.7	20	91.6	カバー付	1個
15	9.5	7.0～12.6	6	59.6	-	1個
15	9.5	3.3～10.0	10	65.6	カバー付	1個
15	9.5	3.3～10.4	15	75.6	カバー付	1個
15	9.5	2.0～8.7	20	91.6	カバー付	1個
20	15.5	7.0～12.6	6	65.6	-	1個
20	15.5	3.3～10.0	10	71.6	カバー付	1個
20	15.5	3.3～10.4	15	81.6	カバー付	1個
20	15.5	2.0～8.7	20	97.6	カバー付	1個
25	15.5	7.0～12.6	6	65.6	-	1個
25	15.5	3.3～10.0	10	71.6	カバー付	1個
25	15.5	3.3～10.4	15	81.6	カバー付	1個
25	15.5	2.0～8.7	20	97.6	カバー付	1個
30	15.5	7.0～12.6	6	65.6	-	1個
30	15.5	3.3～10.0	10	71.6	カバー付	1個
30	15.5	3.3～10.4	15	81.6	カバー付	1個
30	15.5	2.0～8.7	20	97.6	カバー付	1個
35	28	7.0～12.6	6	78.1	-	1個
35	28	3.3～10.0	10	84.1	カバー付	1個
35	28	3.3～10.4	15	94.1	カバー付	1個
35	28	2.0～8.7	20	110.1	カバー付	1個
50	28	7.0～12.6	6	78.1	-	1個
50	28	3.3～10.0	10	84.1	カバー付	1個
50	28	3.3～10.4	15	94.1	カバー付	1個
50	28	2.0～8.7	20	110.1	カバー付	1個

通常単価(税別) (税込単価)	通常出荷日

2,734円 ( 3,007円 )	6日目
2,877円 ( 3,165円 )	6日目
2,946円 ( 3,241円 )	6日目
3,012円 ( 3,313円 )	6日目
2,846円 ( 3,131円 )	6日目
2,908円 ( 3,199円 )	6日目
2,978円 ( 3,276円 )	6日目
3,046円 ( 3,351円 )	6日目
2,955円 ( 3,251円 )	6日目
3,080円 ( 3,388円 )	6日目
3,147円 ( 3,462円 )	6日目
3,216円 ( 3,538円 )	6日目
3,066円 ( 3,373円 )	6日目
3,147円 ( 3,462円 )	6日目
3,216円 ( 3,538円 )	6日目
3,285円 ( 3,614円 )	6日目
3,011円 ( 3,312円 )	6日目
3,248円 ( 3,573円 )	6日目
3,316円 ( 3,648円 )	6日目
3,386円 ( 3,725円 )	6日目
5,265円 ( 5,792円 )	6日目
5,485円 ( 6,034円 )	6日目
5,553円 ( 6,108円 )	6日目
5,620円 ( 6,182円 )	6日目
5,924円 ( 6,516円 )	6日目
6,164円 ( 6,780円 )	6日目
6,231円 ( 6,854円 )	6日目
6,299円 ( 6,929円 )	6日目

詳細情報

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・パッドからワークへの距離が不定の場合でも吸着が可能になります。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

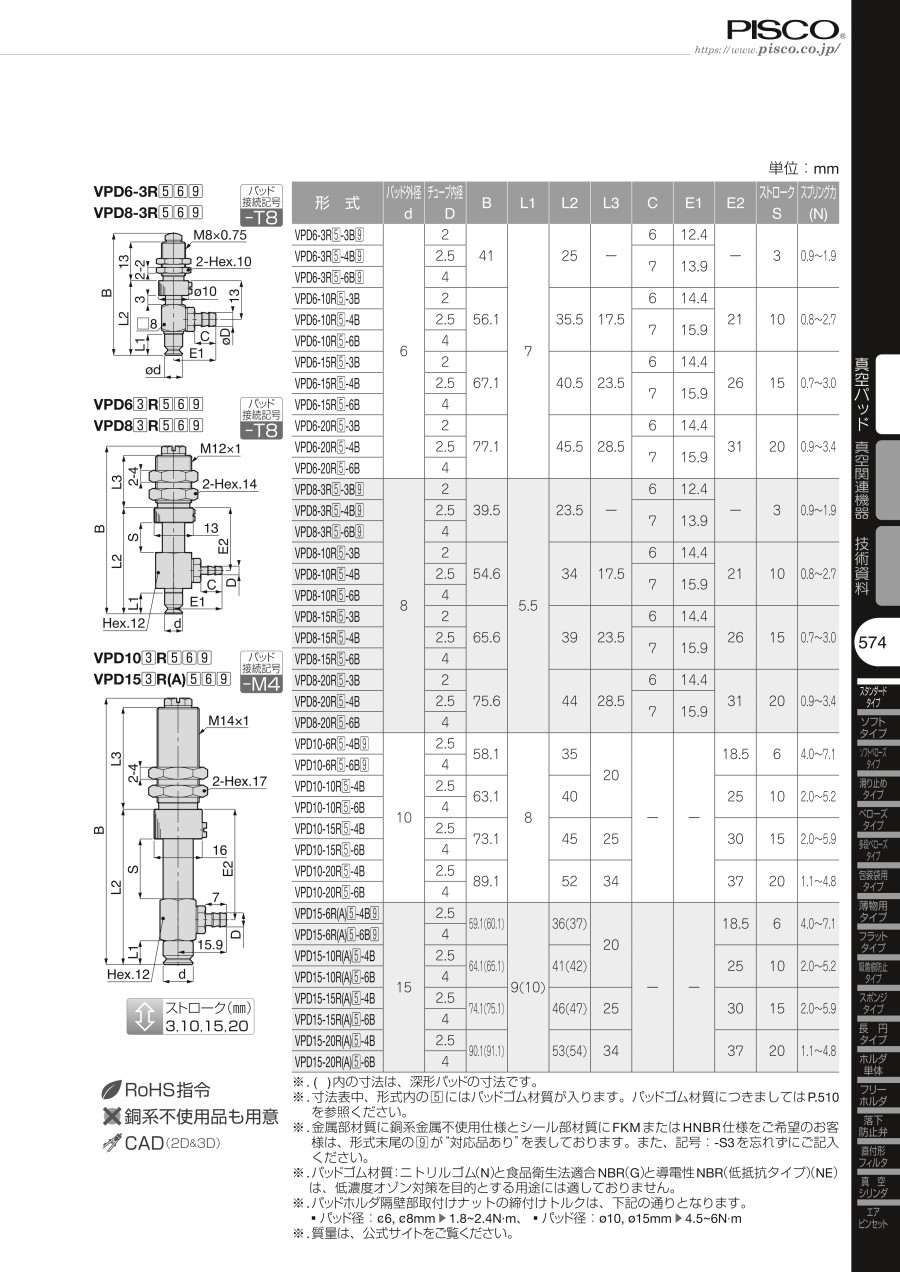

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
