ロングストロークスタンダードタイプ VPD ワンタッチ継手カバー付

カタログ |

通常単価(税別): 1,863円～32,165円

税込単価: 2,049円～35,382円

通常出荷日：6日目

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【特長】・パッドからワーク...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

よく一緒に見られています

日本ピスコ

通常出荷日：6 日目

よく一緒に見られています

日本ピスコ

通常出荷日：在庫品1日目

未確定：候補が361型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

VPD1-3R□-4J／VPD2-3R□-4J

VPD3-3R□-4J／VPD4-3R□-4J

VPD4-（10R、15R、20R）□-4J

VPD6-3R□-6J／VPD8-3R□-6J

VPD6-（10R、15R、20R）□-4J
VPD8-（10R、15R、20R）□-4J

VPD10-（6R、10R、15R、20R）□-6J
VPD15-（6R（A）、10R（A）、15R（A）、20R（A））□-6J

VPD20-（6R（A）、10R（A）、15R（A）、20R（A））□-6J
VPD25-（6R（A）、10R（A）、15R（A）、20R（A））□-6J
VPD30-（6R（A）、10R（A）、15R（A）、20R（A））□-6J／VPD30-6RS-6J-ECV
VPD40-（6R（A）、10R（A）、15R（A）、20R（A））□-6J／VPD50-6RN-6J-ECV

VPD60-10R（A）□-G1／VPD80-10R（A）□-G1／VPD100-10R（A）□-G1
VPD150-20R□-G2／VPD200-20R□-G2

製品仕様

ホルダ形状

スプリング式
真空取出口：横

パッドサイズ

記号		1	2	3	4	6	8	10	15	20	25	30	40	50	60	80	100	150	200
サイズ（mm）		φ1	φ2	φ3	φ4	φ6	φ8	φ10	φ15	φ20	φ25	φ30	φ40	φ50	φ60	φ80	φ100	φ150	φ200
パッド形状・接続記号	一般形	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	一般形	-H3				-T8		-M4		-M6					-M10			-M20
	深形	-	-	-	-	-	-	-	○	○	○	○	○	○	○	○	○	-	-
	深形	-	-	-	-	-	-	-	-M4	-M6					-M10			-	-

パッド形状

Rは一般形パッド、Aは深形パッドです。

パッド材質・用途

記号	N	S	U	F	SE	E	G
材質	ニトリルゴム	シリコーンゴム	ウレタンゴム	フッ素ゴム	導電性シリコーンゴム	導電性ブタジエンゴム（低抵抗タイプ）	食品衛生法適合NBR
用途	段ボールベニヤ板鉄板食品関係その他一般ワーク	半導体金型成形品取出し薄物ワーク食品関係	段ボールベニヤ板鉄板	薬品の雰囲気・高温のワーク	半導体金型成形品取出し薄物ワーク食品関係	半導体の一般ワーク	段ボールベニヤ板鉄板食品関係その他一般ワーク
外観色	ブラック	ナチュラル	ブルー	グレー	ブラック	ブラック	グレー

※1. 導電性シリコーンゴムの材質は、静電気を逃がすシリコーンゴムです。（体積抵抗率：10⁵Ω・cm以下）
※2. 導電性ブタジエンゴム（低抵抗タイプ）の材質は、ブタジエンゴムです。（体積抵抗率：200Ω・cm以下）
※3. 導電性NBR（低抵抗タイプ）の材質は、ニトリルゴムです。（体積抵抗率：200Ω・cm以下）
※4. パッドゴム材質：ニトリルゴム（N）と食品衛生法適合NBR（G）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

真空取出口形状：ワンタッチ継手

単位：mm

型番	チューブ外径 φD	パッド外径 φd	B	L1	L2	L3	チューブエンド C	E1	E2	ストローク S	スプリング力（N）	締付トルク※ （N・m）
型番	チューブ外径 φD	パッド外径 φd	B	L1	L2	L3	チューブエンド C	E1	E2	ストローク S	スプリング力（N）	締付トルク※ （N・m）
VPD1-3R□-4J	4	1	-	-	-	-	10.9	16.5	-	-	0.9～1.9	1.8～2.4
VPD2-3R□-4J	4	2	-	-	-	-	10.9	16.5	-	-	0.9～1.9
VPD3-3R□-4J	4	3	-	-	-	-	10.9	16.5	-	-	0.9～1.9
VPD4-3R□-4J	4	4	-	-	-	-	10.9	16.5	-	-	0.9～1.9
VPD4-10R□-4J	4		55.6	-	35	17.5	10.9	17.5	21	10	0.9～1.9
VPD4-15R□-4J	4		66.6	-	40	23.5	10.9	17.5	26	15	0.9～1.9
VPD4-20R□-4J	4		76.6	-	45	28.5	10.9	17.5	31	20	0.9～1.9
VPD6-3R□-6J	6	6	41	7	25	-	11.7	18.4	-	-	0.9～1.9	1.8～2.4
VPD6-10R□-4J	4		56.1		35.5	17.5	10.9	18.5	21	10	0.9～1.9
VPD6-15R□-4J	4		67.1		40.5	23.5	10.9	18.5	26	15	0.9～1.9
VPD6-20R□-4J	4		77.1		45.5	28.5	10.9	18.5	31	20	0.9～1.9
VPD8-3R□-6J	6	8	39.5	5.5	23.5	-	11.7	18.4	-	-	0.9～1.9
VPD8-10R□4J	4		54.6		34	17.5	10.9	18.5	21	10	0.9～1.9
VPD8-15R□4J	4		65.6		39	23.5	10.9	18.5	26	15	0.9～1.9
VPD8-20R□4J	4		75.6		44	28.5	10.9	18.5	31	20	0.9～1.9
VPD10-6R□-6J	6	10	58.1	8	35	20	11.7	19.9	18.5	6	4.0～7.1	4.5～6
VPD10-10R□-6J	6		63.1		40	20	11.7	19.9	25	10	2.0～5.2
VPD10-15R□-6J	6		73.1		45	25	11.7	19.9	30	15	2.0～5.9
VPD10-20R□-6J	6		89.1		52	34	11.7	19.9	37	20	1.1～4.8
VPD15-6R（A）□-6J	6	15	59.1（60.1）	9（10）	36（37）	20	11.7	19.9	18.5	6	4.0～7.1
VPD15-10R（A）□-6J	6		64.1（65.1）		41（42）	20	11.7	19.9	25	10	2.0～5.2
VPD15-15R（A）□-6J	6		74.1（75.1）		46（47）	25	11.7	19.9	30	15	2.0～5.9
VPD15-20R（A）□-6J	6		90.1（91.1）		53（54）	34	11.7	19.9	37	20	1.1～4.8
VPD20-6R（A）□-6J	6	20	60.1（61.1）	10（11）	37（38）	20	11.7	19.9	18.5	6	7.0～12.6	4.5～6
VPD20-10R（A）□-6J	6		66.1（67.1）		43（44）	20	11.7	19.9	24.5	10	3.3～10.0
VPD20-15R（A）□-6J	6		76.1（77.1）		48（49）	25	11.7	19.9	29.5	15	3.3～10.4
VPD20-20R（A）□-6J	6		92.1（93.1）		55（56）	34	11.7	19.9	36.5	20	2.0～8.7
VPD25-6R（A）□-6J	6	25	61.1（62.1）	11（12）	38（39）	20	11.7	19.9	18.5	6	7.0～12.6
VPD25-10R（A）□-6J	6		67.1（68.1）		44（45）	20	11.7	19.9	24.5	10	3.3～10.0
VPD25-15R（A）□-6J	6		77.1（78.1）		49（50）	25	11.7	19.9	29.5	15	3.3～10.4
VPD25-20R（A）□-6J	6		93.1（94.1）		56（57）	34	11.7	19.9	36.5	20	2.0～8.7
VPD30-6R（A）□-6J VPD30-6RS-6J-ECV	6	30	61.1（64.1）	11（14）	38（41）	20	11.7	19.9	18.5	6	7.0～12.6
VPD30-10R（A）□-6J	6		67.1（70.1）		44（47）	20	11.7	19.9	24.5	10	3.3～10.0
VPD30-15R（A）□-6J	6		77.1（80.1）		49（52）	25	11.7	19.9	29.5	15	3.3～10.4
VPD30-20R（A）□-6J	6		93.1（96.1）		56（59）	34	11.7	19.9	36.5	20	2.0～8.7
VPD40-6R（A）□-6J	6	40	64.1（67.6）	14（17.5）	41（44.5）	20	11.7	19.9	18.5	6	7.0～12.6
VPD40-10R（A）□-6J	6		70.1（73.6）		47（50.5）	20	11.7	19.9	24.5	10	3.3～10.0
VPD40-15R（A）□-6J	6		80.1（83.6）		52（55.5）	25	11.7	19.9	29.5	15	3.3～10.4
VPD40-20R（A）□-6J	6		96.1（99.6）		59（62.5）	34	11.7	19.9	36.5	20	2.0～8.7
VPD50-6R（A）□-6J VPD50-6RN-6J-ECV	6	50	65.1（68.1）	15（18）	42（45）	20	11.7	19.9	18.5	6	7.0～12.6
VPD50-10R（A）□-6J	6		71.1（74.1）		48（51）	20	11.7	19.9	24.5	10	3.3～10.0
VPD50-15R（A）□-6J	6		81.1（84.1）		53（56）	25	11.7	19.9	29.5	15	3.3～10.4
VPD50-20R（A）□-6J	6		97.1（100.1）		60（63）	34	11.7	19.9	36.5	20	2.0～8.7

型番□にはパッドゴム材質が入ります。
（）内の寸法は、深形パッドの寸法です。
型番末尾「-ECV」：落下防止弁付

※パッドホルダ隔壁部取付けナットの締付けトルク

真空取出口形状：メネジ

単位：mm

型番	真空取出口サイズ G	パッド外径 φd	取付ネジ M	B	L1	L2	L3	φP	E	対辺 H1	対辺 H2	T	ストローク S	スプリング力（N）
型番	真空取出口サイズ G	パッド外径 φd	取付ネジ M	B	L1	L2	L3	φP	E	対辺 H1	対辺 H2	T	ストローク S	スプリング力（N）
VPD60-10R（A）□-G1	G1/8	60	M22×1	94.6（101.6）	18（25）	65.6（72.6）	26	26	30	27	22	6	10	10.1～15.8
VPD80-10R（A）□-G1	G1/8	80	M22×1	97（107）	23（33）	68（78）	26	26	30	27	22	6	10	10.1～15.8
VPD100-10R（A）□-G1	G1/8	100	M22×1	99（108）	25（34）	70（79）	26	26	30	27	22	6	10	10.1～15.8
VPD150-20R□-G2	G1/4	150	M30×2	168.3	45	112.1	48	35	42.1	36	30	10	20.1	14.0～25.5
VPD200-20R□-G2	G1/4	200	M30×2	173.3	50	117.1	48	35	42.1	36	30	10	20.1	14.0～25.5

型番□にはパッドゴム材質が入ります。
（）内の寸法は、深形パッドの寸法です。
パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。
パッド径 φ60～φ100mm：16～20N・m／パッド径 φ150、φ200mm：42～54N・m

型番リスト

表示件数

...

型番

パット形状

取付方法

ゴム系材質

環境

色

接続ねじ径

外径 d

(φ)

高さ L1

(mm)

スプリング力

(N)

ストローク

(mm)

全長 B

(mm)

取付接続ねじ

真空取出口ねじ

真空取出口チューブ外径

(φ)

スプリングカバー

落下防止弁

RoHS?

最小発注数量

平形	差込式	[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M8	1	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	フッ素ゴム	標準	グレー	M8	2	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	食品衛生法適合NBR	標準	グレー	M8	2	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M8	2	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M8	2	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M8	2	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	ウレタンゴム	標準	ブルー	M8	2	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	フッ素ゴム	標準	グレー	M8	3	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	食品衛生法適合NBR	標準	グレー	M8	3	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M8	3	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M8	3	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M8	3	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	ウレタンゴム	標準	ブルー	M8	3	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	フッ素ゴム	標準	グレー	M8	4	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	食品衛生法適合NBR	標準	グレー	M8	4	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M8	4	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M8	4	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M8	4	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	ウレタンゴム	標準	ブルー	M8	4	4	0.9～1.9	3	40	M8	-	4	-	無し	10	1個
平形	差込式	フッ素ゴム	標準	グレー	M12	4	4	0.6～1.7	10	55.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	食品衛生法適合NBR	標準	グレー	M12	4	4	0.6～1.7	10	55.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	4	4	0.6～1.7	10	55.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M12	4	4	0.6～1.7	10	55.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M12	4	4	0.6～1.7	10	55.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	ウレタンゴム	標準	ブルー	M12	4	4	0.6～1.7	10	55.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	フッ素ゴム	標準	グレー	M12	4	4	0.4～1.7	15	66.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	食品衛生法適合NBR	標準	グレー	M12	4	4	0.4～1.7	15	66.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	4	4	0.4～1.7	15	66.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M12	4	4	0.4～1.7	15	66.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M12	4	4	0.4～1.7	15	66.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	ウレタンゴム	標準	ブルー	M12	4	4	0.4～1.7	15	66.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	フッ素ゴム	標準	グレー	M12	4	4	0.3～1.8	20	76.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	食品衛生法適合NBR	標準	グレー	M12	4	4	0.3～1.8	20	76.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	4	4	0.3～1.8	20	76.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M12	4	4	0.3～1.8	20	76.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M12	4	4	0.3～1.8	20	76.6	M12	-	4	カバー付	無し	10	1個
平形	差込式	ウレタンゴム	標準	ブルー	M12	4	4	0.3～1.8	20	76.6	M12	-	4	カバー付	無し	10	1個
平形	埋込式	フッ素ゴム	標準	グレー	M8	6	7	0.9～1.9	3	41	M8	-	6	-	無し	10	1個
平形	埋込式	食品衛生法適合NBR	標準	グレー	M8	6	7	0.9～1.9	3	41	M8	-	6	-	無し	10	1個
平形	埋込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M8	6	7	0.9～1.9	3	41	M8	-	6	-	無し	10	1個
平形	埋込式	[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M8	6	7	0.9～1.9	3	41	M8	-	6	-	無し	10	1個
平形	埋込式	[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M8	6	7	0.9～1.9	3	41	M8	-	6	-	無し	10	1個
平形	埋込式	ウレタンゴム	標準	ブルー	M8	6	7	0.9～1.9	3	41	M8	-	6	-	無し	10	1個
平形	埋込式	フッ素ゴム	標準	グレー	M12	6	7	0.8～2.7	10	56.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	食品衛生法適合NBR	標準	グレー	M12	6	7	0.8～2.7	10	56.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	6	7	0.8～2.7	10	56.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M12	6	7	0.8～2.7	10	56.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M12	6	7	0.8～2.7	10	56.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	ウレタンゴム	標準	ブルー	M12	6	7	0.8～2.7	10	56.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	フッ素ゴム	標準	グレー	M12	6	7	0.7～3.0	15	67.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	食品衛生法適合NBR	標準	グレー	M12	6	7	0.7～3.0	15	67.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	6	7	0.7～3.0	15	67.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M12	6	7	0.7～3.0	15	67.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M12	6	7	0.7～3.0	15	67.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	ウレタンゴム	標準	ブルー	M12	6	7	0.7～3.0	15	67.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	フッ素ゴム	標準	グレー	M12	6	7	0.9～3.4	20	77.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	食品衛生法適合NBR	標準	グレー	M12	6	7	0.9～3.4	20	77.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	6	7	0.9～3.4	20	77.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M12	6	7	0.9～3.4	20	77.1	M12	-	4	カバー付	無し	10	1個
平形	埋込式	[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M12	6	7	0.9～3.4	20	77.1	M12	-	4	カバー付	無し	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,848円 ( 3,133円 )	6日目
3,011円 ( 3,312円 )	6日目
2,245円 ( 2,470円 )	6日目
2,628円 ( 2,891円 )	6日目
2,848円 ( 3,133円 )	6日目
2,326円 ( 2,559円 )	6日目
2,669円 ( 2,936円 )	6日目
3,011円 ( 3,312円 )	6日目
2,245円 ( 2,470円 )	6日目
2,628円 ( 2,891円 )	6日目
2,848円 ( 3,133円 )	6日目
2,326円 ( 2,559円 )	6日目
2,669円 ( 2,936円 )	6日目
3,011円 ( 3,312円 )	6日目
2,245円 ( 2,470円 )	6日目
2,628円 ( 2,891円 )	6日目
2,990円 ( 3,289円 )	6日目
2,326円 ( 2,559円 )	6日目
2,669円 ( 2,936円 )	6日目
2,778円 ( 3,056円 )	6日目
2,255円 ( 2,481円 )	6日目
2,203円 ( 2,423円 )	6日目
2,304円 ( 2,534円 )	6日目
2,304円 ( 2,534円 )	6日目
2,508円 ( 2,759円 )	6日目
2,814円 ( 3,095円 )	6日目
2,291円 ( 2,520円 )	6日目
2,236円 ( 2,460円 )	6日目
2,336円 ( 2,570円 )	6日目
2,336円 ( 2,570円 )	6日目
2,541円 ( 2,795円 )	6日目
2,846円 ( 3,131円 )	6日目
2,323円 ( 2,555円 )	6日目
2,270円 ( 2,497円 )	6日目
2,372円 ( 2,609円 )	6日目
2,372円 ( 2,609円 )	6日目
2,575円 ( 2,833円 )	6日目
2,737円 ( 3,011円 )	6日目
2,038円 ( 2,242円 )	6日目
2,298円 ( 2,528円 )	6日目
2,629円 ( 2,892円 )	6日目
2,120円 ( 2,332円 )	6日目
2,463円 ( 2,709円 )	6日目
2,440円 ( 2,684円 )	6日目
1,916円 ( 2,108円 )	6日目
1,863円 ( 2,049円 )	6日目
1,966円 ( 2,163円 )	6日目
1,966円 ( 2,163円 )	6日目
2,167円 ( 2,384円 )	6日目
2,574円 ( 2,831円 )	6日目
2,053円 ( 2,258円 )	6日目
1,998円 ( 2,198円 )	6日目
2,100円 ( 2,310円 )	6日目
2,100円 ( 2,310円 )	6日目
2,304円 ( 2,534円 )	6日目
2,778円 ( 3,056円 )	6日目
2,255円 ( 2,481円 )	6日目
2,203円 ( 2,423円 )	6日目
2,304円 ( 2,534円 )	6日目
2,304円 ( 2,534円 )	6日目

...

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドからワークへの距離が不定の場合でも吸着が可能になります。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

カタログ

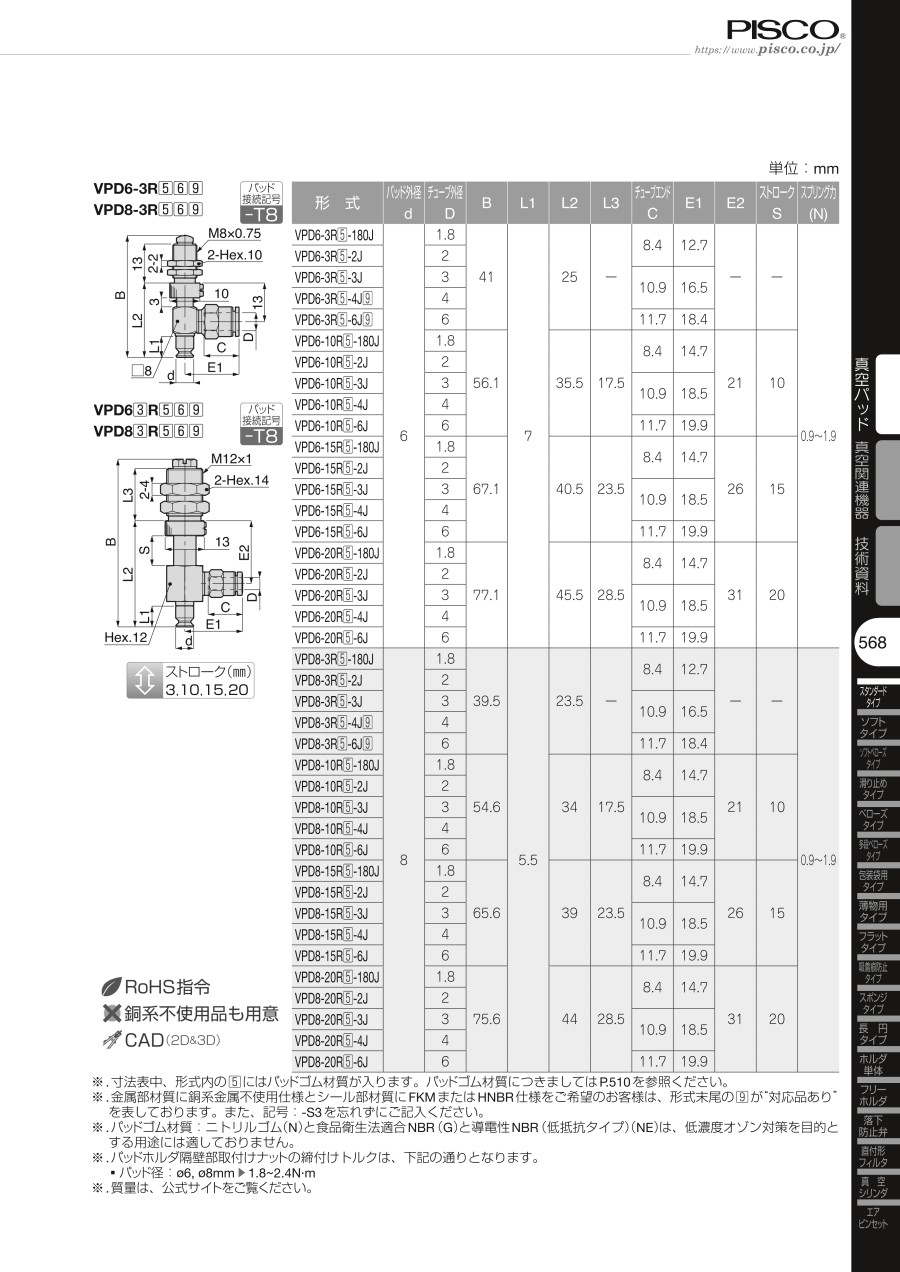

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロングストロークスタンダードタイプ VPD ワンタッチ継手カバー付のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ロングストロークスタンダードタイプ VPD ワンタッチ継手カバー付	ロングストローク　スタンダードタイプ　VPD　バーブ継手タイプ　カバー付	ロングストロークスタンダードタイプ VPD ワンタッチ継手タイプカバー無し	ロングストロークスポンジタイプ VPD ワンタッチ継手タイプカバー付	ロングストロークベローズタイプ VPD ワンタッチ継手カバー付	ロングストロークスタンダードタイプ VPC バーブ継手タイプカバー付
メーカー	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ
通常価格	1,863円-	1,794円 -	2,466円 -	2,849円 -	2,519円 -	1,726円 -
通常出荷日	6日目	6日目	在庫品1日目〜	6日目	6日目	6日目
本体種類	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット
パット種類	標準	標準	標準	スポンジ	標準	標準
材質	ゴム系	ゴム系	ゴム系	クロロプレンゴム(スポンジ)	ゴム系	ゴム系
接続ねじ種類	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ
取付金具	スプリング式	スプリング式	スプリング式	スプリング式	スプリング式	スプリング式
