ロングストローク スタンダードタイプ VPD バーブ継手タイプ カバー無し
未確定：候補が147型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- スプリング式 真空取出口：横、バーブ継手内蔵カバー無しタイプ
パッド材質・用途
| 記号 | N | S | U | F | SE | E | G | |
|---|---|---|---|---|---|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム | ウレタンゴム | ふっ素ゴム | 導電性シリコーンゴム | 導電性ブタジエンゴム （低抵抗タイプ） | 食品衛生法適合 NBR | |
| 形状 | 一般形 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 深形 | ○ | ○ | ○ | ○ | - | - | ○ | |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 段ボール ベニヤ板 鉄板 | 薬品の雰囲気・高温のワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 半導体の一般ワーク | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | |
| 外観色 | ブラック | ナチュラル | ブルー | グレー | ブラック | ブラック | グレー | |
※導電性シリコーンゴムの材質は、静電気を逃がすシリコーンゴムです。（体積抵抗率：105Ω・cm以下）
※導電性ブタジエンゴム（低抵抗タイプ）の材質は、ブタジエンゴムです。（体積抵抗率：200Ω・cm以下）
※ニトリルゴム（N）と食品衛生法適合NBR（G）は、低濃度オゾン対策を目的とする用途には適しておりません。

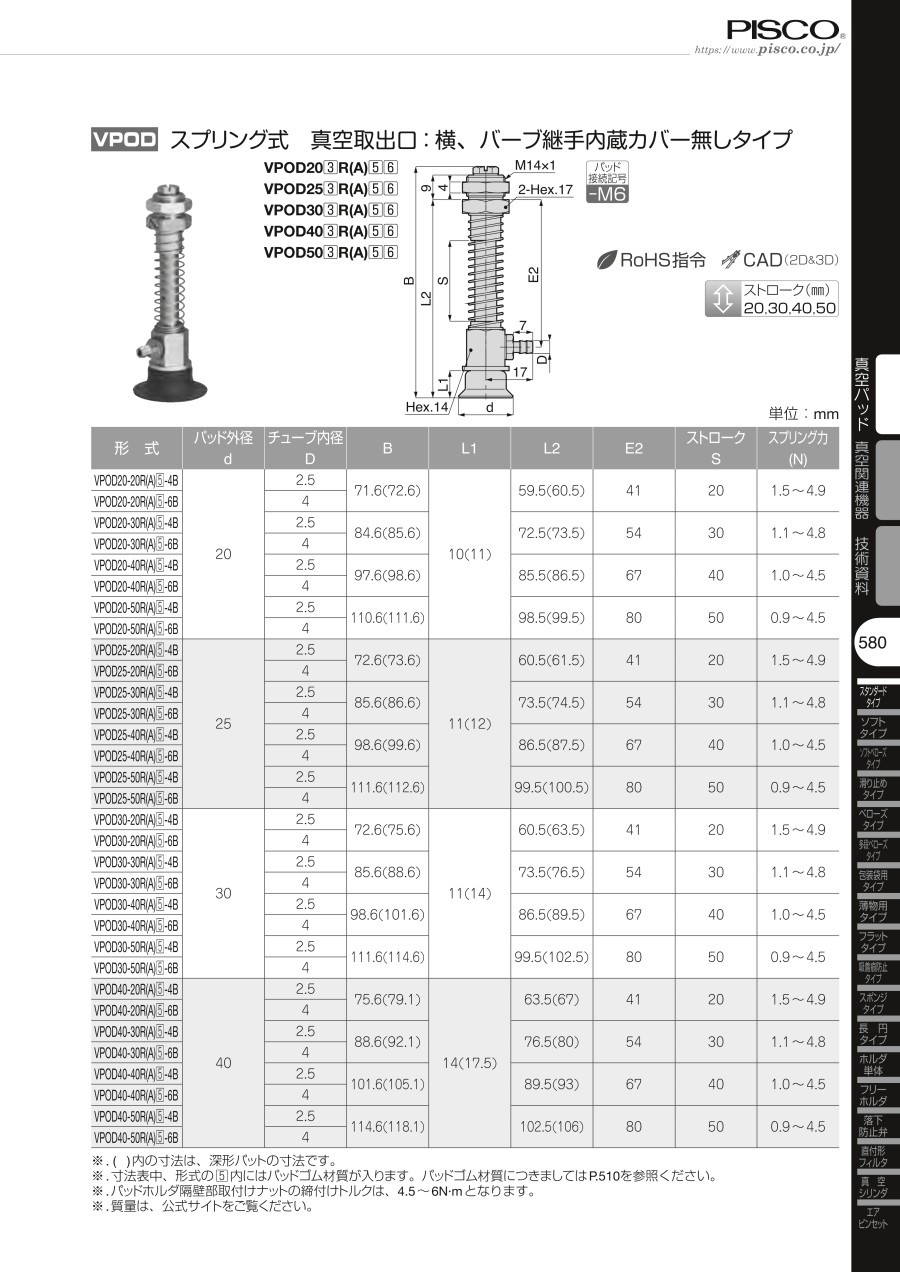

規格表
単位：mm
| 型番 | チューブ内径φD | パッド外径φd | B | L1 | L2 | E2 | ストロークS | スプリング力（N） | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|
| VPOD20-20R（A）［5］-6B | 4 | 20 | 71.6（72.6） | 10（11） | 59.5（60.5） | 41 | 20 | 1.5～4.9 | -M6 |
| VPOD20-30R（A）［5］-6B | 4 | 84.6（85.6） | 72.5（73.5） | 54 | 30 | 1.1～4.8 | |||
| VPOD20-40R（A）［5］-6B | 4 | 97.6（98.6） | 85.5（86.5） | 67 | 40 | 1.0～4.5 | |||
| VPOD20-50R（A）［5］-6B | 4 | 110.6（111.6） | 98.5（99.5） | 80 | 50 | 0.9～4.5 | |||
| VPOD25-20R（A）［5］-6B | 4 | 25 | 72.6（73.6） | 11（12） | 60.5（61.5） | 41 | 20 | 1.5～4.9 | |
| VPOD25-30R（A）［5］-6B | 4 | 85.6（86.6） | 73.5（74.5） | 54 | 30 | 1.1～4.8 | |||
| VPOD25-40R（A）［5］-6B | 4 | 98.6（99.6） | 86.5（87.5） | 67 | 40 | 1.0～4.5 | |||
| VPOD25-50R（A）［5］-6B | 4 | 111.6（112.6） | 99.5（100.5） | 80 | 50 | 0.9～4.5 | |||
| VPOD30-20R（A）［5］-6B | 4 | 30 | 72.6（75.6） | 11（14） | 60.5（63.5） | 41 | 20 | 1.5～4.9 | |
| VPOD30-30R（A）［5］-6B | 4 | 85.6（88.6） | 73.5（76.5） | 54 | 30 | 1.1～4.8 | |||
| VPOD30-40R（A）［5］-6B | 4 | 98.6（101.6） | 86.5（89.5） | 67 | 40 | 1.0～4.5 | |||
| VPOD30-50R（A）［5］-6B | 4 | 111.6（114.6） | 99.5（102.5） | 80 | 50 | 0.9～4.5 | |||
| VPOD40-20R（A）［5］-6B | 4 | 40 | 75.6（79.1） | 14（17.5） | 63.5（67） | 41 | 20 | 1.5～4.9 | |
| VPOD40-30R（A）［5］-6B | 4 | 88.6（92.1） | 76.5（80） | 54 | 30 | 1.1～4.8 | |||
| VPOD40-40R（A）［5］-6B | 4 | 101.6（105.1） | 89.5（93） | 67 | 40 | 1.0～4.5 | |||
| VPOD40-50R（A）［5］-6B | 4 | 114.6（118.1） | 102.5（106） | 80 | 50 | 0.9～4.5 | |||
| VPOD50-20R（A）［5］-6B | 4 | 50 | 76.6（79.6） | 15（18） | 64.5（67.5） | 41 | 20 | 1.5～4.9 | |
| VPOD50-30R（A）［5］-6B | 4 | 89.6（92.6） | 77.5（80.5） | 54 | 30 | 1.1～4.8 | |||
| VPOD50-40R（A）［5］-6B | 4 | 102.6（105.6） | 90.5（93.5） | 67 | 40 | 1.0～4.5 | |||
| VPOD50-50R（A）［5］-6B | 4 | 115.6（118.6） | 103.5（106.5） | 80 | 50 | 0.9～4.5 |
※（ ）内の寸法は、深形パットの寸法です。
※規格表中、型番の［5］内にはパッドゴム材質が入ります。
※パッドホルダ隔壁部取付けナットの締付けトルクは、4.5～6N・mとなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,448円 ( 2,693円 ) | 6日目 |
2,499円 ( 2,749円 ) | 6日目 |
3,149円 ( 3,464円 ) | 6日目 |
2,448円 ( 2,693円 ) | 6日目 |
2,395円 ( 2,635円 ) | 6日目 |
2,499円 ( 2,749円 ) | 6日目 |
2,533円 ( 2,786円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
2,655円 ( 2,921円 ) | 6日目 |
3,353円 ( 3,688円 ) | 6日目 |
2,655円 ( 2,921円 ) | 6日目 |
2,599円 ( 2,859円 ) | 6日目 |
2,703円 ( 2,973円 ) | 6日目 |
2,737円 ( 3,011円 ) | 6日目 |
2,942円 ( 3,236円 ) | 6日目 |
2,792円 ( 3,071円 ) | 6日目 |
3,491円 ( 3,840円 ) | 6日目 |
2,792円 ( 3,071円 ) | 6日目 |
2,737円 ( 3,011円 ) | 6日目 |
2,840円 ( 3,124円 ) | 6日目 |
2,874円 ( 3,161円 ) | 6日目 |
3,080円 ( 3,388円 ) | 6日目 |
2,928円 ( 3,221円 ) | 6日目 |
3,627円 ( 3,990円 ) | 6日目 |
2,928円 ( 3,221円 ) | 6日目 |
3,160円 ( 3,476円 ) | 6日目 |
2,977円 ( 3,275円 ) | 6日目 |
3,011円 ( 3,312円 ) | 6日目 |
3,216円 ( 3,538円 ) | 6日目 |
2,448円 ( 2,693円 ) | 6日目 |
2,499円 ( 2,749円 ) | 6日目 |
3,149円 ( 3,464円 ) | 6日目 |
2,448円 ( 2,693円 ) | 6日目 |
2,395円 ( 2,635円 ) | 6日目 |
2,499円 ( 2,749円 ) | 6日目 |
2,566円 ( 2,823円 ) | 6日目 |
2,739円 ( 3,013円 ) | 6日目 |
2,655円 ( 2,921円 ) | 6日目 |
3,353円 ( 3,688円 ) | 6日目 |
2,655円 ( 2,921円 ) | 6日目 |
2,599円 ( 2,859円 ) | 6日目 |
2,703円 ( 2,973円 ) | 6日目 |
2,772円 ( 3,049円 ) | 6日目 |
2,942円 ( 3,236円 ) | 6日目 |
2,792円 ( 3,071円 ) | 6日目 |
3,491円 ( 3,840円 ) | 6日目 |
2,792円 ( 3,071円 ) | 6日目 |
2,737円 ( 3,011円 ) | 6日目 |
2,840円 ( 3,124円 ) | 6日目 |
2,909円 ( 3,200円 ) | 6日目 |
3,080円 ( 3,388円 ) | 6日目 |
2,928円 ( 3,221円 ) | 6日目 |
2,977円 ( 3,275円 ) | 6日目 |
3,627円 ( 3,990円 ) | 6日目 |
2,928円 ( 3,221円 ) | 6日目 |
2,873円 ( 3,160円 ) | 6日目 |
2,977円 ( 3,275円 ) | 6日目 |
3,045円 ( 3,350円 ) | 6日目 |
3,216円 ( 3,538円 ) | 6日目 |
2,586円 ( 2,845円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドからワークへの距離が不定の場合でも吸着が可能になります。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
