ロングストローク スタンダードタイプ VPD バーブ継手タイプ カバー付
- 通常単価(税別)
- 1,794円～4,605円
- 税込単価
- 1,973円～5,066円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
詳細情報を確認する- 本体種類
- パッド+ホルダセット
- パット種類
- 標準
- 材質
- ゴム系
- 接続ねじ種類
- おねじ
- 取付金具
- スプリング式
- 真空取出方向
- 横
- 落下防止弁
- 無し
- 直付フィルタ
- 無し
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
商品情報

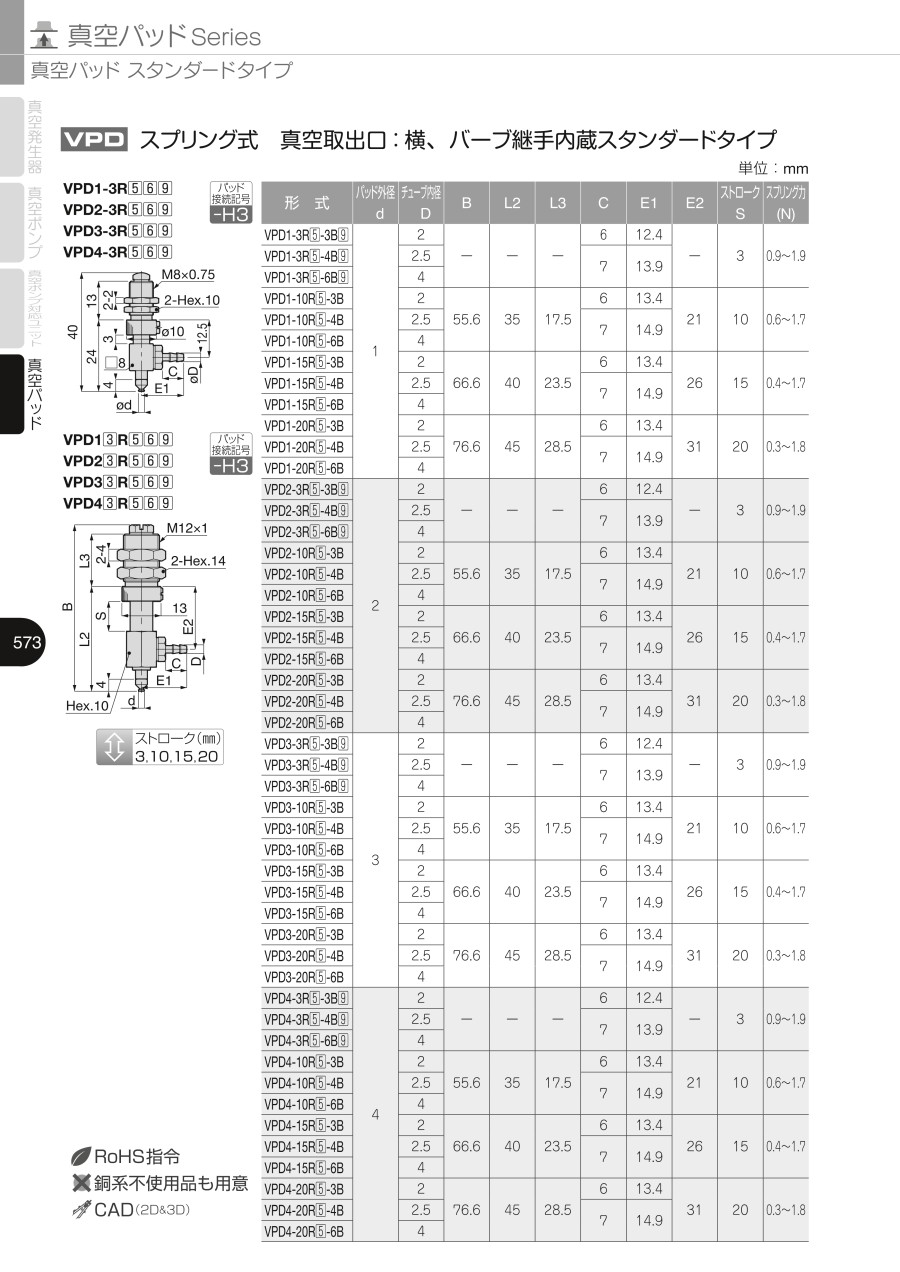

外形図
VPD2-3R、VPD3-3R、VPD4-3R
VPD2［ ］R、VPD3［ ］R、VPD4［ ］R
製品仕様
- スプリング式 真空取出口：横、バーブ継手内蔵スタンダードタイプ
パッド材質・用途
| 記号 | N | S | U | F | SE | E | G | |
|---|---|---|---|---|---|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム | ウレタンゴム | ふっ素ゴム | 導電性シリコーンゴム | 導電性ブタジエンゴム （低抵抗タイプ） | 食品衛生法適合 NBR | |
| 形状 | 一般形 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 深形 | ○ | ○ | ○ | ○ | - | - | ○ | |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 段ボール ベニヤ板 鉄板 | 薬品の雰囲気・高温のワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 半導体の一般ワーク | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | |
| 外観色 | ブラック | ナチュラル | ブルー | グレー | ブラック | ブラック | グレー | |
※導電性シリコーンゴムの材質は、静電気を逃がすシリコーンゴムです。（体積抵抗率：105Ω・cm以下）
※導電性ブタジエンゴム（低抵抗タイプ）の材質は、ブタジエンゴムです。（体積抵抗率：200Ω・cm以下）
※ニトリルゴム（N）と食品衛生法適合NBR（G）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | チューブ内径 φD | パッド外径 φd | B | L2 | L3 | C | E1 | E2 | ストローク S | スプリング力 （N） | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VPD2-3R［5］-4B | 2.5 | 2 | - | - | - | 7 | 13.9 | - | 3 | 0.9～1.9 | -H3 |
| VPD3-3R［5］-4B | 2.5 | 3 | - | - | - | 7 | 13.9 | - | 3 | 0.9～1.9 | |
| VPD4-3R［5］-4B | 2.5 | 4 | - | - | - | 7 | 13.9 | - | 3 | 0.9～1.9 | |
| VPD4-10R［5］-4B | 2.5 | 55.6 | 35 | 17.5 | 7 | 14.9 | 21 | 10 | 0.6～1.7 | ||
| VPD4-15R［5］-4B | 2.5 | 66.6 | 40 | 23.5 | 7 | 14.9 | 26 | 15 | 0.4～1.7 | ||
| VPD4-20R［5］-4B | 2.5 | 76.6 | 45 | 28.5 | 7 | 14.9 | 31 | 20 | 0.3～1.8 |
※規格表中、型番内の［5］にはパッドゴム材質が入ります。
※パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。
- パッド径：φ6、φ8mm→1.8～2.4N·m
- パッド径：φ10、φ15mm→4.5～6N·m
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,941円 ( 3,235円 ) | 6日目 |
2,178円 ( 2,396円 ) | 6日目 |
2,119円 ( 2,331円 ) | 6日目 |
2,258円 ( 2,484円 ) | 6日目 |
2,258円 ( 2,484円 ) | 6日目 |
2,599円 ( 2,859円 ) | 6日目 |
2,941円 ( 3,235円 ) | 6日目 |
2,178円 ( 2,396円 ) | 6日目 |
2,119円 ( 2,331円 ) | 6日目 |
2,258円 ( 2,484円 ) | 6日目 |
2,258円 ( 2,484円 ) | 6日目 |
2,599円 ( 2,859円 ) | 6日目 |
2,941円 ( 3,235円 ) | 6日目 |
2,178円 ( 2,396円 ) | 6日目 |
2,119円 ( 2,331円 ) | 6日目 |
2,258円 ( 2,484円 ) | 6日目 |
2,258円 ( 2,484円 ) | 6日目 |
2,599円 ( 2,859円 ) | 6日目 |
2,711円 ( 2,982円 ) | 6日目 |
2,189円 ( 2,408円 ) | 6日目 |
2,134円 ( 2,347円 ) | 6日目 |
2,237円 ( 2,461円 ) | 6日目 |
2,237円 ( 2,461円 ) | 6日目 |
2,438円 ( 2,682円 ) | 6日目 |
2,743円 ( 3,017円 ) | 6日目 |
2,224円 ( 2,446円 ) | 6日目 |
2,166円 ( 2,383円 ) | 6日目 |
2,269円 ( 2,496円 ) | 6日目 |
2,269円 ( 2,496円 ) | 6日目 |
2,473円 ( 2,720円 ) | 6日目 |
2,777円 ( 3,055円 ) | 6日目 |
2,256円 ( 2,482円 ) | 6日目 |
2,202円 ( 2,422円 ) | 6日目 |
2,304円 ( 2,534円 ) | 6日目 |
2,304円 ( 2,534円 ) | 6日目 |
2,507円 ( 2,758円 ) | 6日目 |
2,668円 ( 2,935円 ) | 6日目 |
1,971円 ( 2,168円 ) | 6日目 |
1,916円 ( 2,108円 ) | 6日目 |
2,053円 ( 2,258円 ) | 6日目 |
2,053円 ( 2,258円 ) | 6日目 |
2,395円 ( 2,635円 ) | 6日目 |
2,372円 ( 2,609円 ) | 6日目 |
1,850円 ( 2,035円 ) | 6日目 |
1,794円 ( 1,973円 ) | 6日目 |
1,897円 ( 2,087円 ) | 6日目 |
1,897円 ( 2,087円 ) | 6日目 |
2,100円 ( 2,310円 ) | 6日目 |
2,507円 ( 2,758円 ) | 6日目 |
1,987円 ( 2,186円 ) | 6日目 |
1,930円 ( 2,123円 ) | 6日目 |
2,033円 ( 2,236円 ) | 6日目 |
2,033円 ( 2,236円 ) | 6日目 |
2,237円 ( 2,461円 ) | 6日目 |
2,711円 ( 2,982円 ) | 6日目 |
2,203円 ( 2,423円 ) | 6日目 |
2,134円 ( 2,347円 ) | 6日目 |
2,237円 ( 2,461円 ) | 6日目 |
2,237円 ( 2,461円 ) | 6日目 |
2,438円 ( 2,682円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドからワークへの距離が不定の場合でも吸着が可能になります。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
