ロングストローク スタンダードタイプ VPC バーブ継手タイプ カバー無し
- 通常単価(税別)
- 2,437円～5,823円
- 税込単価
- 2,681円～6,405円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
詳細情報を確認する商品情報
外形図
製品仕様
- スプリング式 真空取出口：上
- パッド接続記号：-M6
- ストローク：20、30、40、50mm
- パッド形状：R（一般形）、A（深形）
パッド材質・用途
| 記号 | 材質 | 形状 | 用途 | 外観色 | |
|---|---|---|---|---|---|
| 一般形 | 深形 | ||||
| N | ニトリルゴム | ○ | ○ | 段ボール、ベニヤ板、鉄板、食品関係、その他一般ワーク | ブラック |
| S | シリコーンゴム | ○ | ○ | 半導体、金型成形品取出し、薄物ワーク、食品関係 | ナチュラル |
| U | ウレタンゴム | ○ | ○ | 段ボール、ベニヤ板、鉄板 | ブルー |
| F | ふっ素ゴム | ○ | ○ | 薬品の雰囲気・高温のワーク | グレー |
| SE | 導電性シリコーンゴム | ○ | - | 半導体、金型成形品取出し、薄物ワーク、食品関係 | ブラック |
| E | 導電性ブタジエンゴム（低抵抗タイプ） | ○ | - | 半導体の一般ワーク | ブラック |
| G | 食品衛生法適合NBR | ○ | ○ | 段ボール、ベニヤ板、鉄板、食品関係、その他一般ワーク | グレー |
※導電性シリコーンゴムの材質は、静電気を逃がすシリコーンゴムです。（体積抵抗率：105Ω・cm以下）
※導電性ブタジエンゴム（低抵抗タイプ）の材質は、ブタジエンゴムです。（体積抵抗率：200Ω・cm以下）
※パッドゴム材質：ニトリルゴム（N）と食品衛生法適合NBR（G）は、低濃度オゾン対策を目的とする用途には適しておりません。

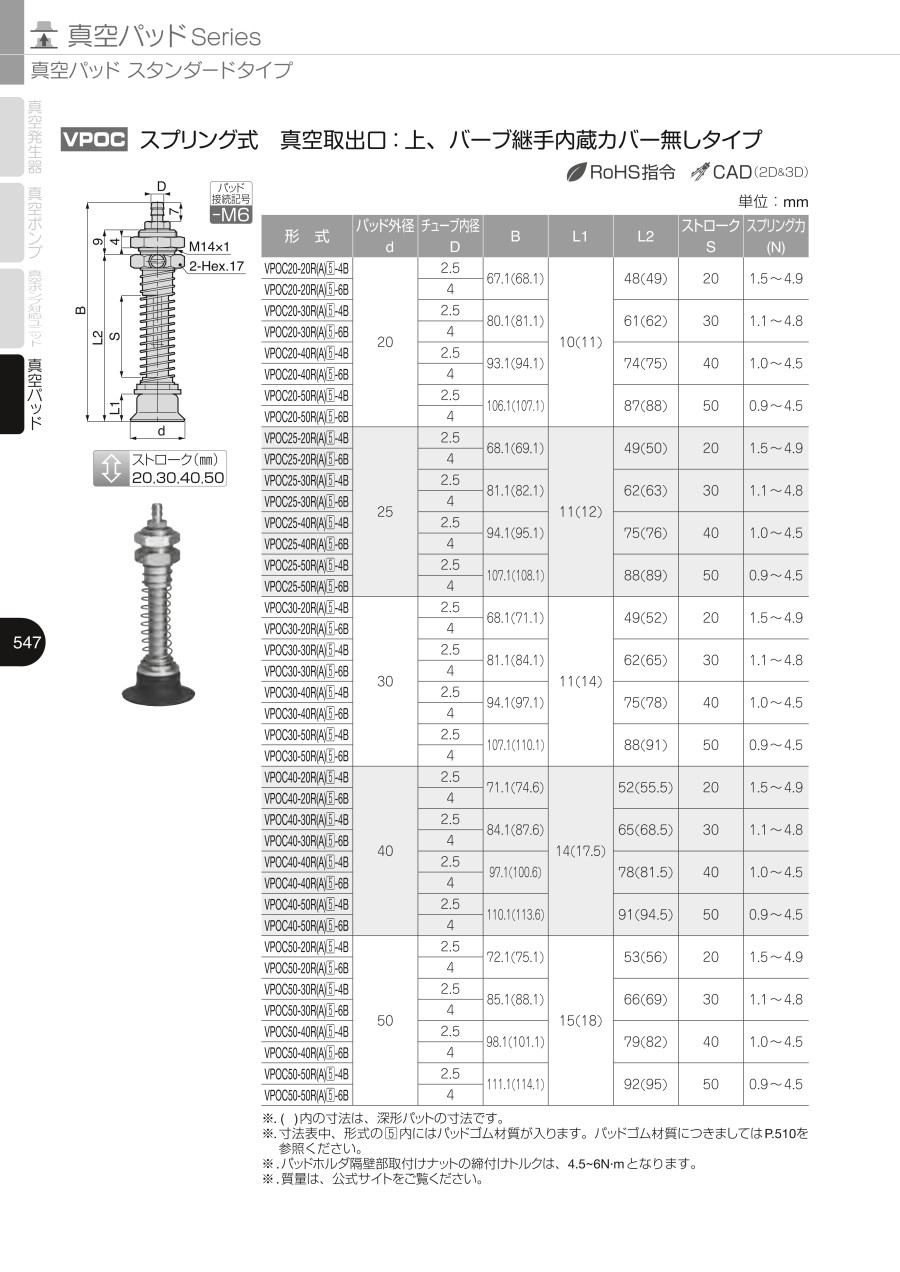

規格表
| 型番 | チューブ内径 φD | パッド外径 φd | B | L1 | L2 | ストローク S | スプリング力 （N） |
|---|---|---|---|---|---|---|---|
| VPOC20-20R（A）（5）-6B | 4 | 20 | 67.1（68.1） | 10（11） | 48（49） | 20 | 1.5～4.9 |
| VPOC20-30R（A）（5）-6B | 4 | 80.1（81.1） | 61（62） | 30 | 1.1～4.8 | ||
| VPOC20-40R（A）（5）-6B | 4 | 93.1（94.1） | 74（75） | 40 | 1.0～4.5 | ||
| VPOC20-50R（A）（5）-6B | 4 | 106.1（107.1） | 87（88） | 50 | 0.9～4.5 | ||
| VPOC25-20R（A）（5）-6B | 4 | 25 | 68.1（69.1） | 11（12） | 49（50） | 20 | 1.5～4.9 |
| VPOC25-30R（A）（5）-6B | 4 | 81.1（82.1） | 62（63） | 30 | 1.1～4.8 | ||
| VPOC25-40R（A）（5）-6B | 4 | 94.1（95.1） | 75（76） | 40 | 1.0～4.5 | ||
| VPOC25-50R（A）（5）-6B | 4 | 107.1（108.1） | 88（89） | 50 | 0.9～4.5 | ||
| VPOC30-20R（A）（5）-6B | 4 | 30 | 68.1（71.1） | 11（14） | 49（52） | 20 | 1.5～4.9 |
| VPOC30-30R（A）（5）-6B | 4 | 81.1（84.1） | 62（65） | 30 | 1.1～4.8 | ||
| VPOC30-40R（A）（5）-6B | 4 | 94.1（97.1） | 75（78） | 40 | 1.0～4.5 | ||
| VPOC30-50R（A）（5）-6B | 4 | 107.1（110.1） | 88（91） | 50 | 0.9～4.5 | ||
| VPOC40-20R（A）（5）-6B | 4 | 40 | 71.1（74.6） | 14（17.5） | 52（55.5） | 20 | 1.5～4.9 |
| VPOC40-30R（A）（5）-6B | 4 | 84.1（87.6） | 65（68.5） | 30 | 1.1～4.8 | ||
| VPOC40-40R（A）（5）-6B | 4 | 97.1（100.6） | 78（81.5） | 40 | 1.0～4.5 | ||
| VPOC40-50R（A）（5）-6B | 4 | 110.1（113.6） | 91（94.5） | 50 | 0.9～4.5 | ||
| VPOC50-20R（A）（5）-6B | 4 | 50 | 72.1（75.1） | 15（18） | 53（56） | 20 | 1.5～4.9 |
| VPOC50-30R（A）（5）-6B | 4 | 85.1（88.1） | 66（69） | 30 | 1.1～4.8 | ||
| VPOC50-40R（A）（5）-6B | 4 | 98.1（101.1） | 79（82） | 40 | 1.0～4.5 | ||
| VPOC50-50R（A）（5）-6B | 4 | 111.1（114.1） | 92（95） | 50 | 0.9～4.5 |
※（）内の寸法は、深形パットの寸法です。
※表中、型番の（5）内にはパッドゴム材質が入ります。。パッドゴム材質につきましては上記を参照ください。
※パッドホルダ隔壁部取付けナットの締付けトルクは、4.5～6N・mとなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,182円 ( 3,500円 ) | 6日目 |
2,492円 ( 2,741円 ) | 6日目 |
2,539円 ( 2,793円 ) | 6日目 |
3,182円 ( 3,500円 ) | 6日目 |
2,492円 ( 2,741円 ) | 6日目 |
2,437円 ( 2,681円 ) | 6日目 |
2,539円 ( 2,793円 ) | 6日目 |
2,573円 ( 2,830円 ) | 6日目 |
2,775円 ( 3,053円 ) | 6日目 |
2,693円 ( 2,962円 ) | 6日目 |
2,642円 ( 2,906円 ) | 6日目 |
2,742円 ( 3,016円 ) | 6日目 |
3,386円 ( 3,725円 ) | 6日目 |
2,693円 ( 2,962円 ) | 6日目 |
2,642円 ( 2,906円 ) | 6日目 |
2,742円 ( 3,016円 ) | 6日目 |
2,776円 ( 3,054円 ) | 6日目 |
2,979円 ( 3,277円 ) | 6日目 |
2,898円 ( 3,188円 ) | 6日目 |
3,589円 ( 3,948円 ) | 6日目 |
2,898円 ( 3,188円 ) | 6日目 |
2,845円 ( 3,130円 ) | 6日目 |
2,946円 ( 3,241円 ) | 6日目 |
2,980円 ( 3,278円 ) | 6日目 |
3,183円 ( 3,501円 ) | 6日目 |
3,102円 ( 3,412円 ) | 6日目 |
3,792円 ( 4,171円 ) | 6日目 |
3,102円 ( 3,412円 ) | 6日目 |
3,047円 ( 3,352円 ) | 6日目 |
3,149円 ( 3,464円 ) | 6日目 |
3,181円 ( 3,499円 ) | 6日目 |
3,385円 ( 3,724円 ) | 6日目 |
2,492円 ( 2,741円 ) | 6日目 |
3,182円 ( 3,500円 ) | 6日目 |
2,492円 ( 2,741円 ) | 6日目 |
2,437円 ( 2,681円 ) | 6日目 |
2,539円 ( 2,793円 ) | 6日目 |
2,607円 ( 2,868円 ) | 6日目 |
2,775円 ( 3,053円 ) | 6日目 |
2,693円 ( 2,962円 ) | 6日目 |
3,386円 ( 3,725円 ) | 6日目 |
2,693円 ( 2,962円 ) | 6日目 |
2,642円 ( 2,906円 ) | 6日目 |
2,742円 ( 3,016円 ) | 6日目 |
2,809円 ( 3,090円 ) | 6日目 |
2,979円 ( 3,277円 ) | 6日目 |
2,898円 ( 3,188円 ) | 6日目 |
3,589円 ( 3,948円 ) | 6日目 |
2,898円 ( 3,188円 ) | 6日目 |
2,845円 ( 3,130円 ) | 6日目 |
2,946円 ( 3,241円 ) | 6日目 |
3,013円 ( 3,314円 ) | 6日目 |
3,183円 ( 3,501円 ) | 6日目 |
3,102円 ( 3,412円 ) | 6日目 |
3,792円 ( 4,171円 ) | 6日目 |
3,102円 ( 3,412円 ) | 6日目 |
3,047円 ( 3,352円 ) | 6日目 |
3,149円 ( 3,464円 ) | 6日目 |
3,217円 ( 3,539円 ) | 6日目 |
3,385円 ( 3,724円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドからワークへの距離が不定の場合でも吸着が可能になります。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
