日本ピスコ

ロングストロークスタンダードタイプ VPC バーブ継手タイプカバー付

カタログ |

通常単価(税別): 1,726円～5,557円

税込単価: 1,899円～6,113円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：9 日目

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...

本体種類
パッド+ホルダセット
パット種類
標準
材質
ゴム系
接続ねじ種類
おねじ
取付金具
スプリング式
真空取出方向
上
スプリングカバー
カバー付
落下防止弁
無し
直付フィルタ
無し

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

未確定：候補が202型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

形式	パッド外径 φd	チューブ内径 φD	B	L2	L3	チューブエンド C	ストローク S	スプリング力（N）
VPC4-10R［5］-4B	4	2.5	54.6	27	17.5	7	10	0.6～1.7
VPC4-15R［5］-4B			65.6	32	23.5		15	0.4～1.7
VPC4-20R［5］-4B			75.6	37	28.5		20	0.3～1.8

形式	パッド外径 φd	チューブ内径 φD	B	L1	L2	L3	C	ストローク S	スプリング力（N）
VPC6-3R［5］-3B［9］	6	2	41.1	7	19.5	13	6	3	0.9～1.9
VPC6-10R［5］-3B			52.6		26.5	17.5		10	0.8～2.7
VPC6-15R［5］-3B			63.6		31.5	23.5		15	0.7～3.0
VPC6-20R［5］-3B			73.6		36.5	28.5		20	0.9～3.4
VPC6-3R［5］-4B［9］		2.5	42.6		19.5	13	7	3	0.9～1.9
VPC6-10R［5］-4B			54.1		26.5	17.5		10	0.8～2.7
VPC6-15R［5］-4B			65.1		31.5	23.5		15	0.7～3.0
VPC6-20R［5］-4B			75.1		36.5	28.5		20	0.9～3.4
VPC6-3R［5］-6B［9］		4	42.6		19.5	13		3	0.9～1.9
VPC6-10R［5］-6B			54.1		26.5	17.5		10	0.8～2.7
VPC6-15R［5］-6B			65.1		31.5	23.5		15	0.7～3.0
VPC6-20R［5］-6B			75.1		36.5	28.5		20	0.9～3.4
VPC8-3R［5］-3B［9］	8	2	39.6	5.5	18	13	6	3	0.9～1.9
VPC8-10R［5］-3B			51.1		25	17.5		10	0.8～2.7
VPC8-15R［5］-3B			62.1		30	23.5		15	0.7～3.0
VPC8-20R［5］-3B			72.1		35	28.5		20	0.9～3.4
VPC8-3R［5］-4B［9］		2.5	18		41.1	13	7	3	0.9～1.9
VPC8-10R［5］-4B			52.6		25	17.5		10	0.8～2.7
VPC8-15R［5］-4B			63.6		30	23.5		15	0.7～3.0
VPC8-20R［5］-4B			73.6		35	28.5		20	0.9～3.4
VPC8-3R［5］-6B［9］		4	41.1		18	13		3	0.9～1.9
VPC8-10R［5］-6B			52.6		25	17.5		10	0.8～2.7
VPC8-15R［5］-6B			63.6		30	23.5		15	0.7～3.0
VPC8-20R［5］-6B			73.6		35	28.5		20	0.9～3.4
VPC10-6R［5］-4B［9］	10	2.5	56.1	8	26	20	-	6	4.0～7.1
VPC10-10R［5］-4B			60.6		30.5	20		10	2.0～5.2
VPC10-15R［5］-4B			70.6		35.5	25		15	2.0～5.9
VPC10-20R［5］-4B			86.6		42.5	34		20	1.1～4.8
VPC10-6R［5］-6B［9］		4	56.1		26	20		6	4.0～7.1
VPC10-10R［5］-6B			60.6		-	30.5		10	2.0～5.2
VPC10-15R［5］-6B			70.6		35.5	25		15	2.0～5.9
VPC10-20R［5］-6B			86.6		42.5	34		20	1.1～4.8
VPC15-6R（A）［5］-4B［9］	15	2.5	57.1（58.1）	9（10）	27（28）	20	-	6	4.0～7.1
VPC15-10R（A）［5］-4B			61.6（62.6）		31.5（32.5）	20		10	2.0～5.2
VPC15-15R（A）［5］-4B			71.6（72.6）		36.5（37.5）	25		15	2.0～5.9
VPC15-20R（A）［5］-4B			87.6（88.6）		43.5（44.5）	34		20	1.1～4.8
VPC15-6R（A）［5］-6B［9］		4	57.1（58.1）		27（28）	20		6	4.0～7.1
VPC15-10R（A）［5］-6B			61.6（62.6）		31.5（32.5）	20		10	2.0～5.2
VPC15-15R（A）［5］-6B			71.6（72.6）		36.5（37.5）	25		15	2.0～5.9
VPC15-20R（A）［5］-6B			87.6（88.6）		43.5（44.5）	34		20	1.1～4.8

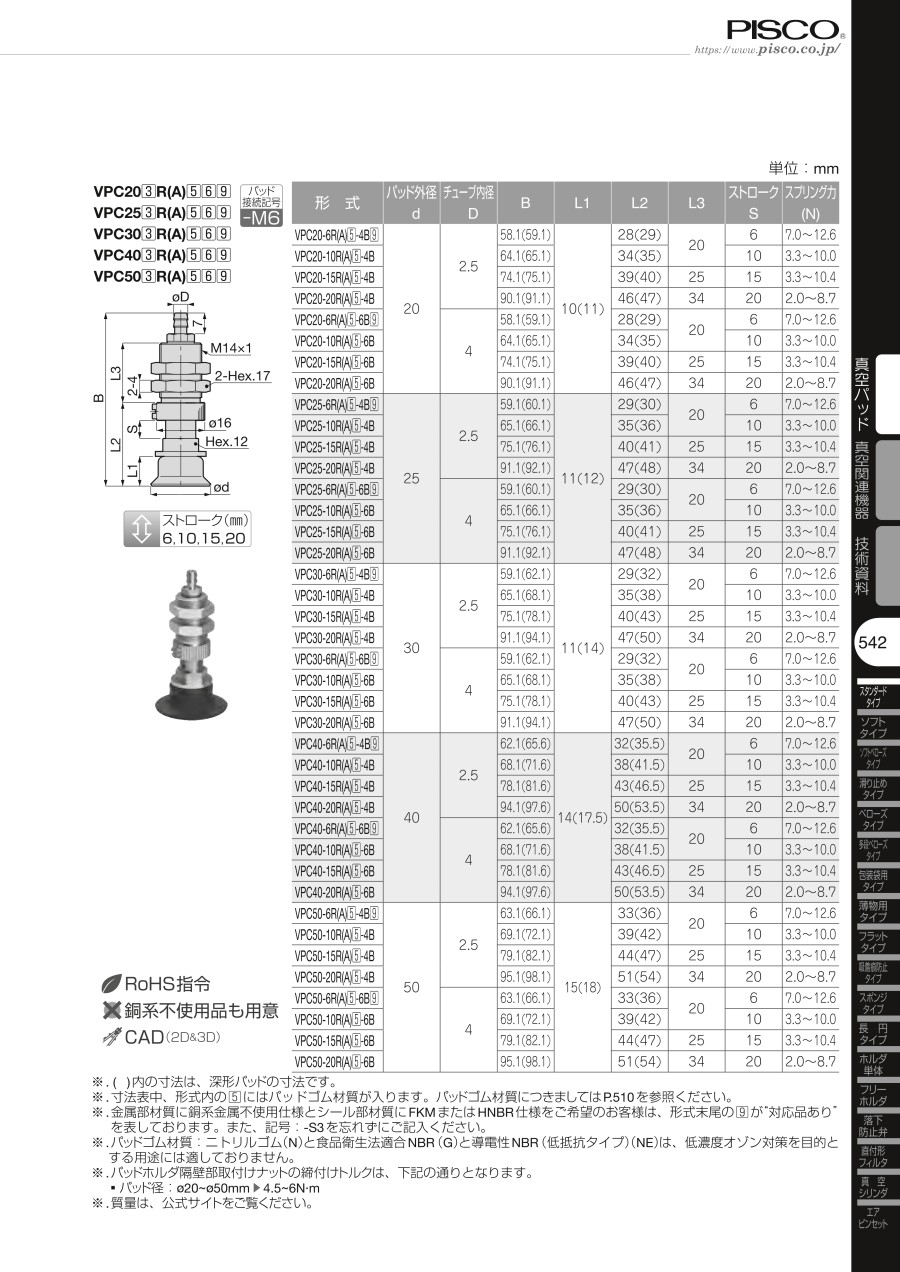

形式	パッド外径 φd	チューブ内径 φD	B	L1	L2	L3	ストローク S	スプリング力（N）
VPC20-6R（A）［5］-4B［9］	20	2.5	58.1（59.1）	10（11）	28（29）	20	6	7.0～12.6
VPC20-10R（A）［5］-4B			64.1（65.1）		34（35）	20	10	3.3～10.0
VPC20-15R（A）［5］-4B			74.1（75.1）		39（40）	25	15	3.3～10.4
VPC20-20R（A）［5］-4B			90.1（91.1）		46（47）	34	20	2.0～8.7
VPC20-6R（A）［5］-6B［9］		4	58.1（59.1）		28（29）	20	6	7.0～12.6
VPC20-10R（A）［5］-6B			64.1（65.1）		34（35）	20	10	3.3～10.0
VPC20-15R（A）［5］-6B			74.1（75.1）		39（40）	25	15	3.3～10.4
VPC20-20R（A）［5］-6B			90.1（91.1）		46（47）	34	20	2.0～8.7
VPC25-6R（A）［5］-4B［9］	25	2.5	59.1（60.1）	11（12）	29（30）	20	6	7.0～12.6
VPC25-10R（A）［5］-4B			65.1（66.1）		35（36）	20	10	3.3～10.0
VPC25-15R（A）［5］-4B			75.1（76.1）		40（41）	25	15	3.3～10.4
VPC25-20R（A）［5］-4B			91.1（92.1）		47（48）	34	20	2.0～8.7
VPC25-6R（A）［5］-6B［9］		4	59.1（60.1）		29（30）	20	6	7.0～12.6
VPC25-10R（A）［5］-6B			65.1（66.1）		35（36）	20	10	3.3～10.0
VPC25-15R（A）［5］-6B			75.1（76.1）		40（41）	25	15	3.3～10.4
VPC25-20R（A）［5］-6B			91.1（92.1）		47（48）	34	20	2.0～8.7
VPC30-6R（A）［5］-4B［9］	30	2.5	59.1（62.1）	11（14）	29（32）	20	6	7.0～12.6
VPC30-10R（A）［5］-4B			65.1（68.1）		35（38）	20	10	3.3～10.0
VPC30-15R（A）［5］-4B			75.1（78.1）		40（43）	25	15	3.3～10.4
VPC30-20R（A）［5］-4B			91.1（94.1）		47（50）	34	20	2.0～8.7
VPC30-6R（A）［5］-6B［9］		4	59.1（62.1）		29（32）	20	6	7.0～12.6
VPC30-10R（A）［5］-6B			65.1（68.1）		35（38）	20	10	3.3～10.0
VPC30-15R（A）［5］-6B			75.1（78.1）		40（43）	25	15	3.3～10.4
VPC30-20R（A）［5］-6B			91.1（94.1）		47（50）	34	20	2.0～8.7
VPC40-6R（A）［5］-4B［9］	40	2.5	62.1（65.6）	14（17.5）	32（35.5）	20	6	7.0～12.6
VPC40-10R（A）［5］-4B			68.1（71.6）		38（41.5）	20	10	3.3～10.0
VPC40-15R（A）［5］-4B			78.1（81.6）		43（46.5）	25	15	3.3～10.4
VPC40-20R（A）［5］-4B			94.1（97.6）		50（53.5）	34	20	2.0～8.7
VPC40-6R（A）［5］-6B［9］		4	62.1（65.6）		32（35.5）	20	6	7.0～12.6
VPC40-10R（A）［5］-6B			68.1（71.6）		38（41.5）	20	10	3.3～10.0
VPC40-15R（A）［5］-6B			78.1（81.6）		43（46.5）	25	15	3.3～10.4
VPC40-20R（A）［5］-6B			94.1（97.6）		50（53.5）	34	20	2.0～8.7
VPC50-6R（A）［5］-4B［9］	50	2.5	63.1（66.1）	15（18）	33（36）	20	6	7.0～12.6
VPC50-10R（A）［5］-4B			69.1（72.1）		39（42）	20	10	3.3～10.0
VPC50-15R（A）［5］-4B			79.1（82.1）		44（47）	25	15	3.3～10.4
VPC50-20R（A）［5］-4B			95.1（98.1）		51（54）	34	20	2.0～8.7
VPC50-6R（A）［5］-6B［9］		4	63.1（66.1）		33（36）	20	6	7.0～12.6
VPC50-10R（A）［5］-6B			69.1（72.1）		39（42）	20	10	3.3～10.0
VPC50-15R（A）［5］-6B			79.1（82.1）		44（47）	25	15	3.3～10.4
VPC50-20R（A）［5］-6B			95.1（98.1）		51（54）	34	20	2.0～8.7

※（）内の寸法は、深形パッドの寸法です。
※上記表中、形式内の［5］にはパッドゴム材質が入ります。
※金属部材質に銅系金属不使用仕様とシール部材質にFKMまたはHNBR仕様をご希望のお客様は、形式末尾の［9］が“対応品あり”を表しております。
また、記号：-S3を忘れずにご記入ください。
※パッドゴム材質：ニトリルゴム（N）と食品衛生法適合NBR（G）と導電性NBR（低抵抗タイプ）（NE）は、低濃度オゾン対策を目的とする用途には適しておりません。
※パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。
・パッド径：φ20～φ50mm⇒4.5～6N・m

型番リスト

表示件数

型番

パット形状

取付方法

ゴム系材質

環境

色

接続ねじ径

外径 d

(φ)

高さ L1

(mm)

スプリング力

(N)

ストローク

(mm)

全長 B

(mm)

取付接続ねじ

真空取出口チューブ外径

(φ)

RoHS?

最小発注数量

平形	差込式	フッ素ゴム	標準	グレー	M12	4	4	0.6～1.7	10	54.6	M12	4	-	1個
平形	差込式	食品衛生法適合NBR	標準	グレー	M12	4	4	0.6～1.7	10	54.6	M12	4	-	1個
平形	差込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	4	4	0.6～1.7	10	54.6	M12	4	-	1個
平形	差込式	[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M12	4	4	0.6～1.7	10	54.6	M12	4	-	1個
平形	差込式	[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M12	4	4	0.6～1.7	10	54.6	M12	4	-	1個
平形	差込式	ウレタンゴム	標準	ブルー	M12	4	4	0.6～1.7	10	54.6	M12	4	-	1個
平形	差込式	フッ素ゴム	標準	グレー	M12	4	4	0.4～1.7	15	65.6	M12	4	-	1個
平形	差込式	食品衛生法適合NBR	標準	グレー	M12	4	4	0.4～1.7	15	65.6	M12	4	-	1個
平形	差込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	4	4	0.4～1.7	15	65.6	M12	4	-	1個
平形	差込式	[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M12	4	4	0.4～1.7	15	65.6	M12	4	-	1個
平形	差込式	[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M12	4	4	0.4～1.7	15	65.6	M12	4	-	1個
平形	差込式	ウレタンゴム	標準	ブルー	M12	4	4	0.4～1.7	15	65.6	M12	4	-	1個
平形	差込式	フッ素ゴム	標準	グレー	M12	4	4	0.3～1.8	20	75.6	M12	4	-	1個
平形	差込式	食品衛生法適合NBR	標準	グレー	M12	4	4	0.3～1.8	20	75.6	M12	4	-	1個
平形	差込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	4	4	0.3～1.8	20	75.6	M12	4	-	1個
平形	差込式	[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M12	4	4	0.3～1.8	20	75.6	M12	4	-	1個
平形	差込式	[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M12	4	4	0.3～1.8	20	75.6	M12	4	-	1個
平形	差込式	ウレタンゴム	標準	ブルー	M12	4	4	0.3～1.8	20	75.6	M12	4	-	1個
平形	埋込式	フッ素ゴム	標準	グレー	M12	6	7	0.8～2.7	10	54.1	M12	4	-	1個
平形	埋込式	食品衛生法適合NBR	標準	グレー	M12	6	7	0.8～2.7	10	54.1	M12	4	-	1個
平形	埋込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	6	7	0.8～2.7	10	54.1	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M12	6	7	0.8～2.7	10	54.1	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M12	6	7	0.8～2.7	10	54.1	M12	4	-	1個
平形	埋込式	ウレタンゴム	標準	ブルー	M12	6	7	0.8～2.7	10	54.1	M12	4	-	1個
平形	埋込式	フッ素ゴム	標準	グレー	M12	6	7	0.7～3.0	15	65.1	M12	4	-	1個
平形	埋込式	食品衛生法適合NBR	標準	グレー	M12	6	7	0.7～3.0	15	65.1	M12	4	-	1個
平形	埋込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	6	7	0.7～3.0	15	65.1	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M12	6	7	0.7～3.0	15	65.1	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M12	6	7	0.7～3.0	15	65.1	M12	4	-	1個
平形	埋込式	ウレタンゴム	標準	ブルー	M12	6	7	0.7～3.0	15	65.1	M12	4	-	1個
平形	埋込式	フッ素ゴム	標準	グレー	M12	6	7	0.9～3.4	20	75.1	M12	4	-	1個
平形	埋込式	食品衛生法適合NBR	標準	グレー	M12	6	7	0.9～3.4	20	75.1	M12	4	-	1個
平形	埋込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	6	7	0.9～3.4	20	75.1	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M12	6	7	0.9～3.4	20	75.1	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M12	6	7	0.9～3.4	20	75.1	M12	4	-	1個
平形	埋込式	ウレタンゴム	標準	ブルー	M12	6	7	0.9～3.4	20	75.1	M12	4	-	1個
平形	埋込式	フッ素ゴム	標準	グレー	M12	8	5.5	0.8～2.7	10	52.6	M12	4	-	1個
平形	埋込式	食品衛生法適合NBR	標準	グレー	M12	8	5.5	0.8～2.7	10	52.6	M12	4	-	1個
平形	埋込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	8	5.5	0.8～2.7	10	52.6	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M12	8	5.5	0.8～2.7	10	52.6	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M12	8	5.5	0.8～2.7	10	52.6	M12	4	-	1個
平形	埋込式	ウレタンゴム	標準	ブルー	M12	8	5.5	0.8～2.7	10	52.6	M12	4	-	1個
平形	埋込式	フッ素ゴム	標準	グレー	M12	8	5.5	0.7～3.0	15	63.6	M12	4	-	1個
平形	埋込式	食品衛生法適合NBR	標準	グレー	M12	8	5.5	0.7～3.0	15	63.6	M12	4	-	1個
平形	埋込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	8	5.5	0.7～3.0	15	63.6	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M12	8	5.5	0.7～3.0	15	63.6	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M12	8	5.5	0.7～3.0	15	63.6	M12	4	-	1個
平形	埋込式	ウレタンゴム	標準	ブルー	M12	8	5.5	0.7～3.0	15	63.6	M12	4	-	1個
平形	埋込式	フッ素ゴム	標準	グレー	M12	8	5.5	0.9～3.4	20	73.6	M12	4	-	1個
平形	埋込式	食品衛生法適合NBR	標準	グレー	M12	8	5.5	0.9～3.4	20	73.6	M12	4	-	1個
平形	埋込式	[ニトリルゴム] ニトリルゴム	標準	ブラック	M12	8	5.5	0.9～3.4	20	73.6	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M12	8	5.5	0.9～3.4	20	73.6	M12	4	-	1個
平形	埋込式	[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M12	8	5.5	0.9～3.4	20	73.6	M12	4	-	1個
平形	埋込式	ウレタンゴム	標準	ブルー	M12	8	5.5	0.9～3.4	20	73.6	M12	4	-	1個
平形	パッドネジ固定	フッ素ゴム	標準	グレー	M14	10	8	2.0～5.2	10	60.6	M14	6	-	1個
平形	パッドネジ固定	食品衛生法適合NBR	標準	グレー	M14	10	8	2.0～5.2	10	60.6	M14	6	-	1個
平形	パッドネジ固定	[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	10	8	2.0～5.2	10	60.6	M14	6	-	1個
平形	パッドネジ固定	[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	10	8	2.0～5.2	10	60.6	M14	6	-	1個
平形	パッドネジ固定	[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M14	10	8	2.0～5.2	10	60.6	M14	6	-	1個
平形	パッドネジ固定	ウレタンゴム	標準	ブルー	M14	10	8	2.0～5.2	10	60.6	M14	6	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,643円 ( 2,907円 )	6日目
2,122円 ( 2,334円 )	6日目
2,067円 ( 2,274円 )	6日目
2,167円 ( 2,384円 )	6日目
2,167円 ( 2,384円 )	6日目
2,371円 ( 2,608円 )	6日目
2,676円 ( 2,944円 )	6日目
2,156円 ( 2,372円 )	6日目
2,099円 ( 2,309円 )	6日目
2,202円 ( 2,422円 )	6日目
2,202円 ( 2,422円 )	6日目
2,406円 ( 2,647円 )	6日目
2,743円 ( 3,017円 )	6日目
2,189円 ( 2,408円 )	6日目
2,134円 ( 2,347円 )	6日目
2,237円 ( 2,461円 )	6日目
2,237円 ( 2,461円 )	6日目
2,439円 ( 2,683円 )	6日目
2,696円 ( 2,966円 )	6日目
1,782円 ( 1,960円 )	6日目
1,726円 ( 1,899円 )	6日目
1,829円 ( 2,012円 )	6日目
1,829円 ( 2,012円 )	6日目
2,032円 ( 2,235円 )	6日目
2,438円 ( 2,682円 )	6日目
1,919円 ( 2,111円 )	6日目
1,862円 ( 2,048円 )	6日目
1,965円 ( 2,162円 )	6日目
1,965円 ( 2,162円 )	6日目
2,167円 ( 2,384円 )	6日目
2,643円 ( 2,907円 )	6日目
2,122円 ( 2,334円 )	6日目
2,067円 ( 2,274円 )	6日目
2,167円 ( 2,384円 )	6日目
2,167円 ( 2,384円 )	6日目
2,371円 ( 2,608円 )	6日目
2,358円 ( 2,594円 )	6日目
1,782円 ( 1,960円 )	6日目
1,726円 ( 1,899円 )	6日目
1,994円 ( 2,193円 )	6日目
1,829円 ( 2,012円 )	6日目
2,032円 ( 2,235円 )	6日目
2,494円 ( 2,743円 )	6日目
1,919円 ( 2,111円 )	6日目
1,862円 ( 2,048円 )	6日目
1,965円 ( 2,162円 )	6日目
1,965円 ( 2,162円 )	6日目
2,167円 ( 2,384円 )	6日目
2,697円 ( 2,967円 )	6日目
2,122円 ( 2,334円 )	6日目
2,067円 ( 2,274円 )	6日目
2,167円 ( 2,384円 )	6日目
2,167円 ( 2,384円 )	6日目
2,371円 ( 2,608円 )	6日目
3,001円 ( 3,301円 )	6日目
2,424円 ( 2,666円 )	6日目
2,373円 ( 2,610円 )	6日目
2,474円 ( 2,721円 )	6日目
2,474円 ( 2,721円 )	6日目
2,676円 ( 2,944円 )	6日目

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・パッドからワークへの距離が不定の場合でも吸着が可能になります。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプ
ご好評いただいているスタンダードタイプの吸着パッドです。
ミスミ
ミニ吸着パッド
微小な吸着物用のパッドです。
ミスミ
吸着パッド
軽量な吸着パッドです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロングストロークスタンダードタイプ VPC バーブ継手タイプカバー付のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ロングストロークスタンダードタイプ VPC バーブ継手タイプカバー付	ロングストローク　スタンダードタイプ　VPC　バーブ継手タイプ　カバー無し	ロングストローク　スタンダードタイプ　VPD　バーブ継手タイプ　カバー付	ロングストローク　スポンジタイプ　VPC　バーブ継手タイプ　カバー付	ロングストローク　滑り止めタイプ　VPC　バーブ継手タイプ　カバー付	ロングストロークスタンダードタイプ VPD ワンタッチ継手カバー付
メーカー	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ	日本ピスコ
通常価格	1,726円-	2,437円 -	1,794円 -	2,628円 -	2,188円 -	1,863円 -
通常出荷日	6日目	6日目	6日目	6日目	6日目	6日目
本体種類	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット	パッド+ホルダセット
パット種類	標準	標準	標準	スポンジ	標準	標準
材質	ゴム系	ゴム系	ゴム系	クロロプレンゴム(スポンジ)	ゴム系	ゴム系
接続ねじ種類	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ
取付金具	スプリング式	スプリング式	スプリング式	スプリング式	スプリング式	スプリング式
