メカニカル部品技術窓口
クイックエキゾーストバルブ QV2シリーズ
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
内部構造図
JIS記号
使用条件
| 項目 | QV2-8 | QV2-10 | QV2-15 | QV2-20 | QV2-25 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接続口径 | IN OUT | EXH | IN OUT | EXH | IN OUT | EXH | IN OUT | EXH | IN OUT | EXH | ||
| Rc1/4 | Rc3/8 | Rc3/8 | Rc3/8 | Rc1/2 | Rc1/2 | Rc3/4 | Rc1 | Rc1 | Rc1 | |||
| 有効断面積 mm2 | IN ↓ OUT | OUT ↓ EXH | IN ↓ OUT | OUT ↓ EXH | IN ↓ OUT | OUT ↓ EXH | IN ↓ OUT | OUT ↓ EXH | IN ↓ OUT | OUT ↓ EXH | ||
| 32 | 34 | 47 | 53 | 70 | 110 | 110 | 210 | 120 | 230 | |||
| 使用流体 | 空気 | |||||||||||
| 使用圧力範囲 | 0.2～1MPa | |||||||||||
| 最高使用圧力 | 1MPa | |||||||||||
| 使用温度範囲 | +5℃～+60℃ | |||||||||||
| 質量 g | 140 | 140 | 320 | 800 | 800 | |||||||
規格表
| 形式 | 接続口径 Rc | 主要寸法 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| IN | OUT | EXH | A | B | C | D | E | F | G | ||
| QV2-8 | 1/4 | 1/4 | 3/8 | 50 | 43 | 56 | φ43 | 28 | 34 | 24 | |
| QV2-10 | 3/8 | 3/8 | 3/8 | 50 | 43 | 56 | φ43 | 28 | 34 | 24 | |
| QV2-15 | 1/2 | 1/2 | 1/2 | 67 | 53 | 73 | φ51 | 40 | 41 | 30 | |
| QV2-20 | 3/4 | 3/4 | 1 | 85 | 70 | 105 | φ72 | 50 | 61 | 46 | |
| QV2-25 | 1 | 1 | 1 | 85 | 70 | 105 | φ72 | 50 | 61 | 46 | |

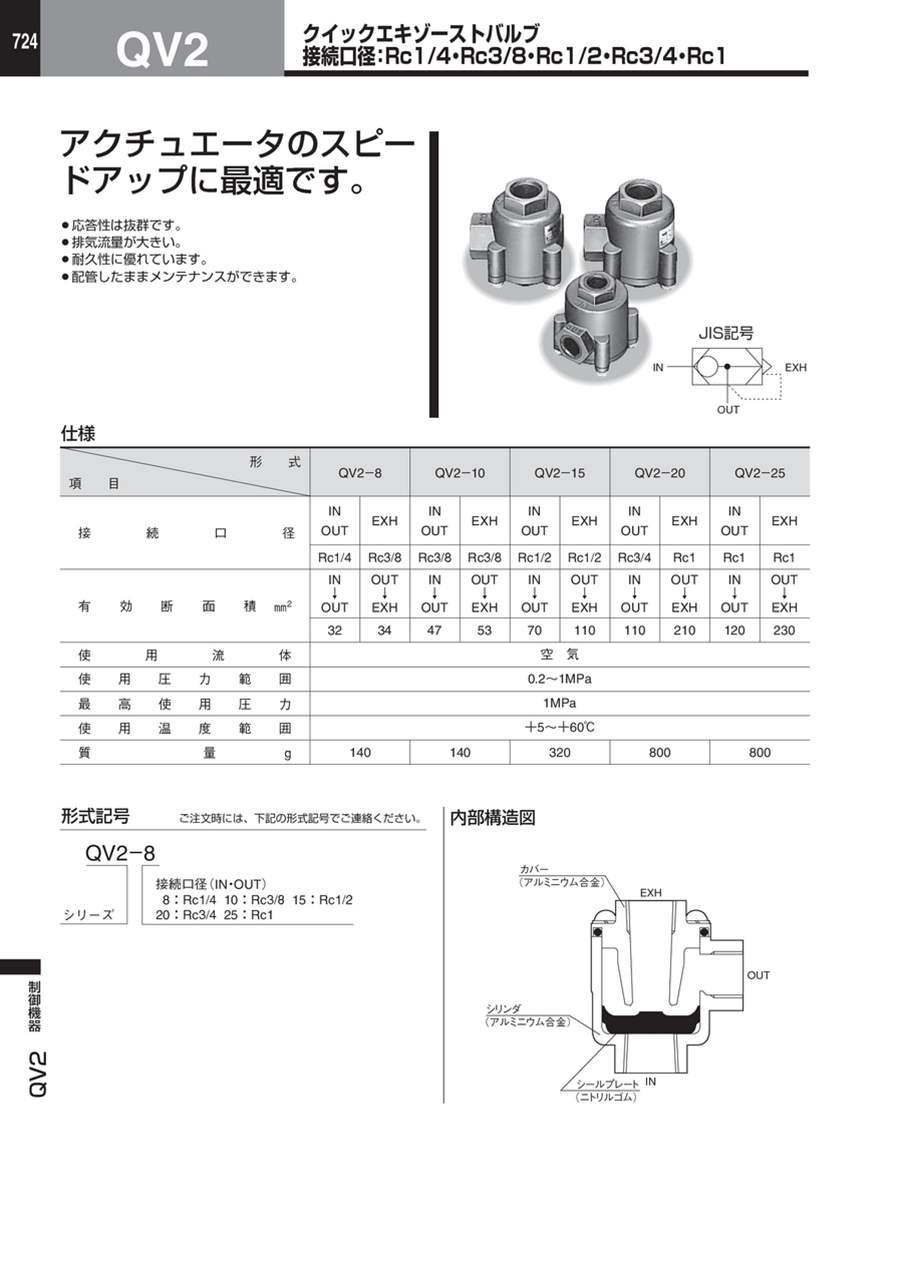

カタログ
