急速排気弁 ユニオンストレート 排気絞り付 大気開放型
- 通常単価(税別)
- 1,497円～1,597円
- 税込単価
- 1,647円～1,757円
【特長】・シリンダの高速駆動に対応。・スタンダードシリーズ排気絞り付タイプには...
詳細情報を確認する- 種類
- 急速排気弁
- 排気側 ポート種類 R
- 大気開放(排気絞り付)
- 本体材質
- 樹脂
- シール材質
- NBR
- 入力側 ポート種類 P(P1)
- ワンタッチ継手
- 出力側 ポート種類 A
- ワンタッチ継手
- 使用圧力範囲 (MPa)
- 0.1::0.7
未確定：候補が2型番あります。
商品情報

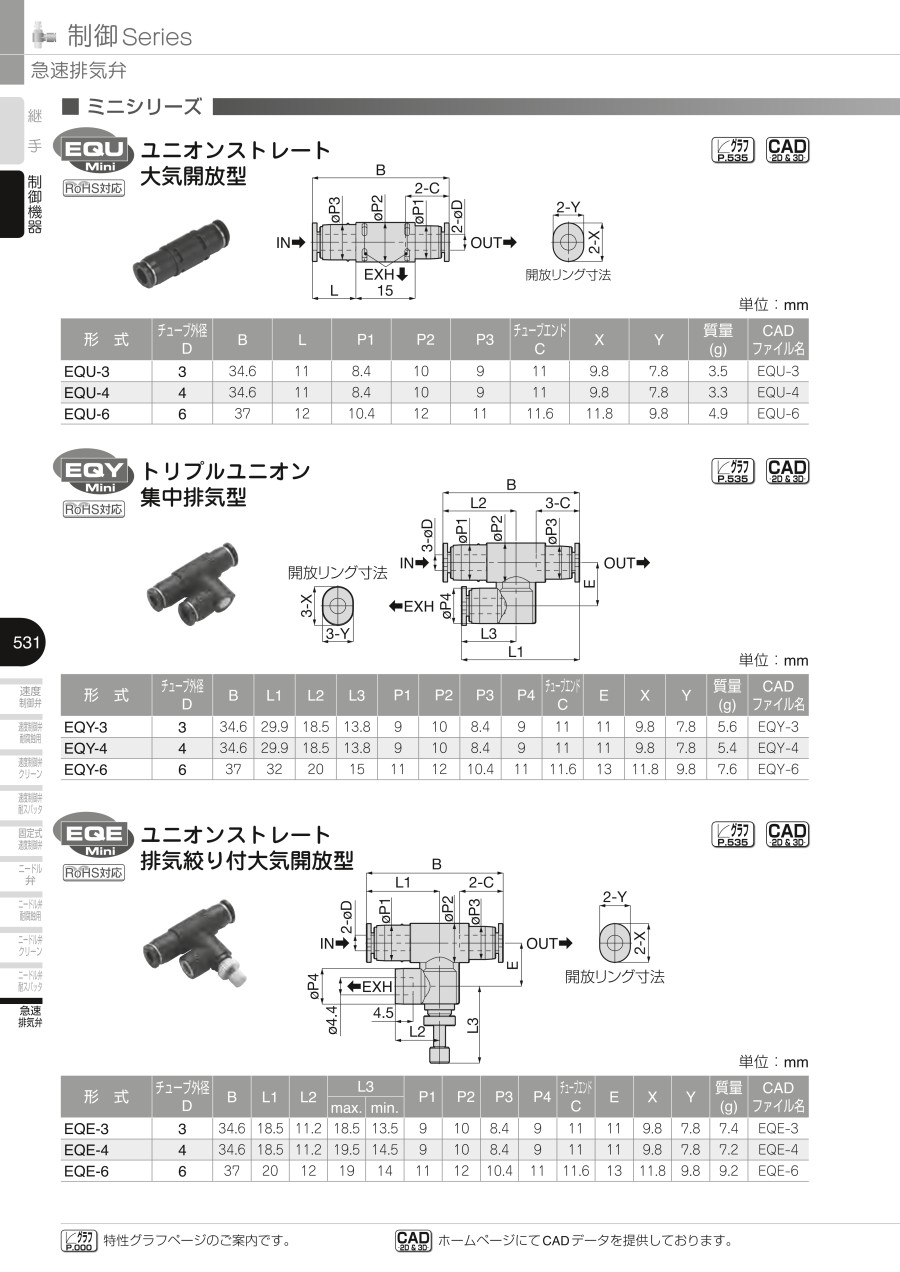

外形図
製品仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | 0.1～0.7MPa |
| 耐圧 | 1.35MPa |
| 使用温度範囲 | 5～60℃（配管内の凍結無き事） |
| 最低作動圧力 | 0.05MPa |
規格表
