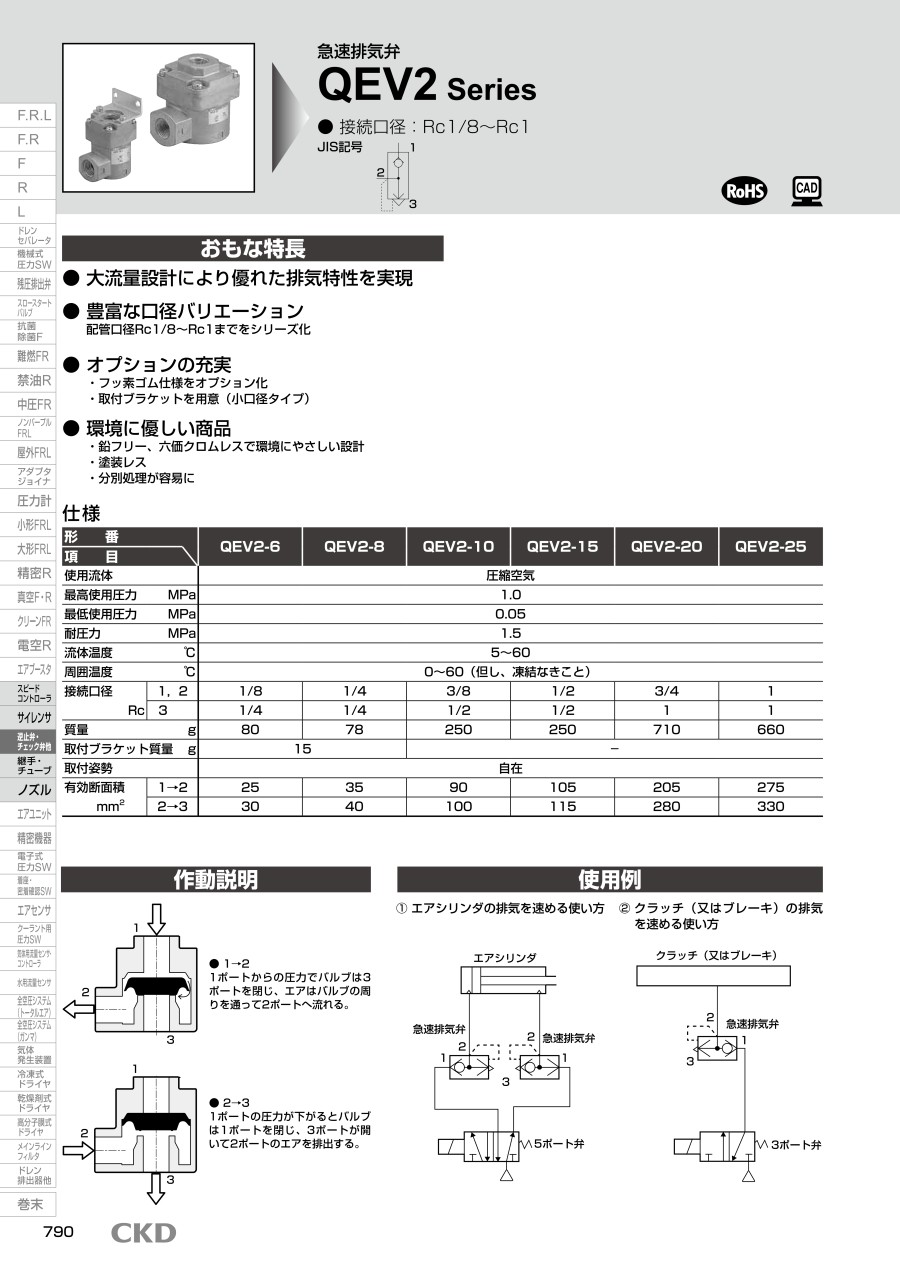

急速排気弁 QEV2シリーズ

外形図

QEV2-6・8

QEV2-10・15

QEV2-20・25

製品仕様

内部構造

部品リスト

※（ ）内はオプション"A"（フッ素ゴム仕様）指定時です。

規格表

使用例

作動方法

注意・禁止事項

使用上の注意事項

設計・選定時

漏れがゼロを必要とするストップ弁としては使用できません。製品の仕様上ある程度の漏れを許容しています。
以下の様な場合、作動不良や発振による異音が発生することがありますので、ご注意ください。

• 1（IN）ポート側の配管が極端に細く長かったり、方向制御弁のオリフィスが小さくて、1ポート側に残圧または背圧が発生する場合。
• 1（IN）ポート側と2（OUT）ポート側との差圧が、最低使用圧力（0.05MPa）より小さい場合。
• 2（OUT）ポート側が極端に絞られた場合。

取付・据付・調整時

配管接続時には推奨締付トルクで締付けてください。

• 空気漏れ、ねじの破損防止が目的です。
• ねじ山にキズをつけないように、初めは手で締め込んでから、工具をご使用ください。
• 圧力を加えたまま増し締めしないでください。

空気圧機器を使用する回路の直前に空気圧フィルタを設置してください。

〔推奨締付トルク〕

使用・メンテナンス時

• チューブ交換は必ず空気を止め、残圧が無いことを確認してから実施してください。
