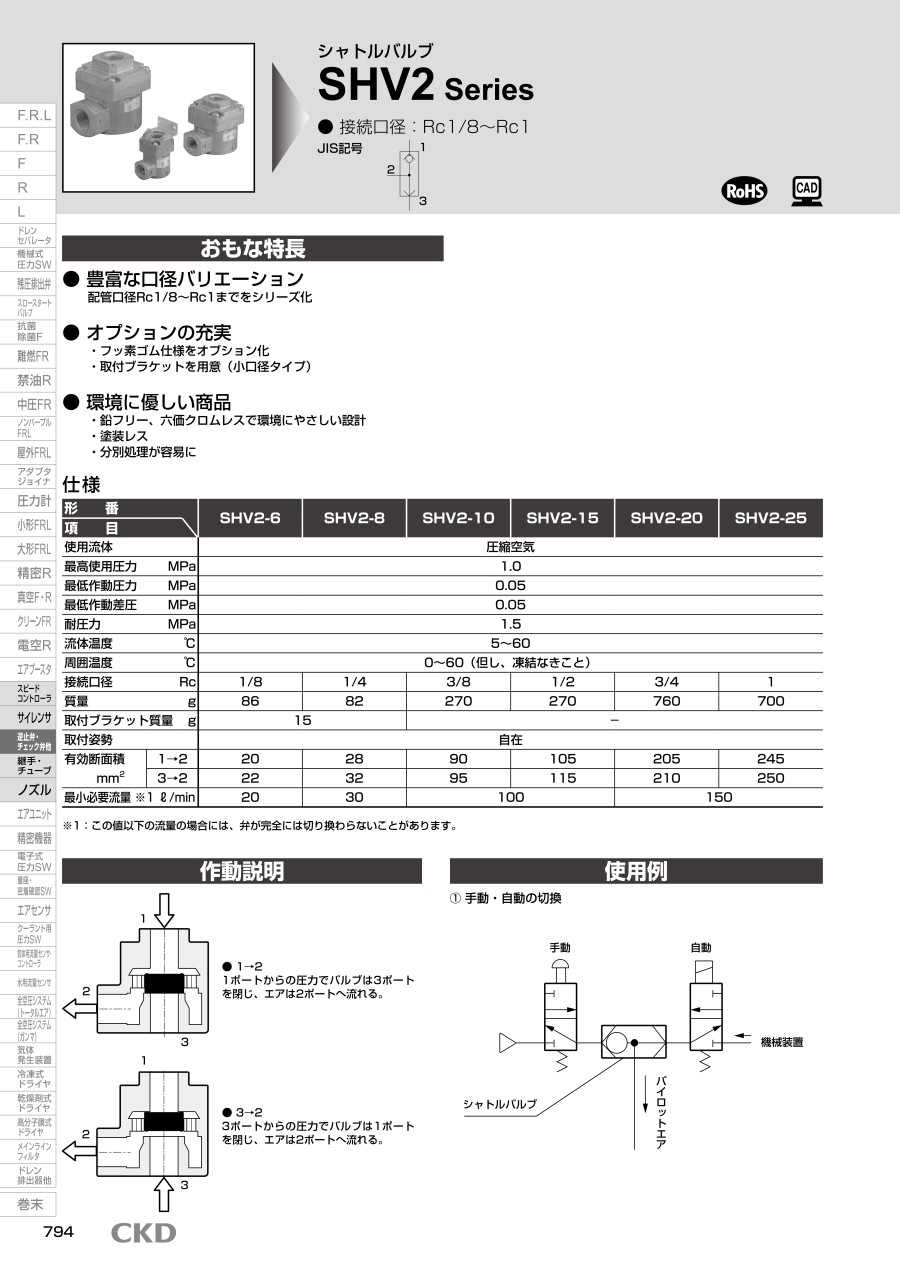

シャトルバルブ SHV2シリーズ

外形図

SHV2-6・8

SHV2-10・15

SHV2-20・25

製品仕様

※1:この値以下の流量の場合には、弁が完全には切り換わらないことがあります。

内部構造

部品リスト

※（ ）内はオプション"A"（フッ素ゴム仕様）指定時です。

規格表

使用例

手動・自動の切換

作動方法

注意・禁止事項

使用上の注意事項

設計・選定時

• 漏れがゼロを必要とするストップ弁としては使用できません。製品の仕様上ある程度の漏れを許容しています。
• 取付上の方向性はありませんが差圧が少ない範囲（0.05MPa以下）での使用では動きが緩慢になることがありますのでご注意願います。

取付・据付・調整時

配管接続時には推奨締付トルクで締付けてください。

• 空気漏れ、ねじの破損防止が目的です。
• ねじ山にキズをつけないように、初めは手で締め込んでから、工具をご使用ください。
• 圧力を加えたまま増し締めしないでください。

空気圧機器を使用する回路の直前に空気圧フィルタを設置してください。

〔推奨締付トルク〕

使用・メンテナンス時

• チューブ交換は必ず空気を止め、残圧が無いことを確認してから実施してください。
