コガネイ

チェック弁（逆止め弁） C1、C125、C250、C375、C500

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 2,391円～7,415円

税込単価: 2,630円～8,157円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

メネジ接続タイプの逆止弁（チェック弁）。【特長】・エア機器の生業に幅広く対応す...

本体形状
ストレート
入力側ポート種類 P
めねじ
出力側ポート種類 A
めねじ
種類
標準
シール材質
合成ゴム

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

C1の寸法図（mm）

C125～C500の寸法図（mm）

製品仕様

外観

C1材質

本体・弁座黄銅、弁体合成ゴム

C125、C250

本体アルミ合金（アルマイト）、弁体ナイロン、弁座合成ゴム

C375、C500

本体・弁体アルミ合金（アルマイト）、弁座合成ゴム

項目	型番
項目	C1	C125	C250	C375	C500
配管接続口径	M5×0.8	Rc1/8	Rc1/4	Rc3/8	Rc1/2
有効断面積（Cv値） mm²	2.5（0.12）	6.0（0.30）	14（0.72）	74（3.7）
使用流体	空気
使用圧力範囲 MPa	0.03～0.9	0.07～0.9
保証耐圧力 MPa	1.35
使用温度範囲（雰囲気および使用流体）℃	0～+60
給油	不要
質量 g	7	40	120	260

規格表

型番	E	L	A	B	C	D
C125	Rc1/8	43	27.5	14	15	26
C250	Rc1/4	62	40	24	26	38
C375	Rc3/8	85	49	32	34	50
C500	Rc1/2	85	49	32	34	50

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

本体材質

有効断面積【区分】

(㎜2)

有効断面積

(㎜2)

使用圧力範囲

(MPa)

接続口の種類

取付ねじの呼び

最小発注数量

黄銅	5以下	2.5	0.03～0.9	M	M5	1個
アルミニウム	～10	6	0.07～0.9	Rc	1/8	1個
アルミニウム	～15	14	0.07～0.9	Rc	1/4	1個
アルミニウム	～100	74	0.07～0.9	Rc	3/8	1個
アルミニウム	～100	74	0.07～0.9	Rc	1/2	1個

通常単価(税別) (税込単価)	通常出荷日

2,391円 ( 2,630円 )	9日目
3,636円 ( 4,000円 )	在庫品1日目当日出荷可能
4,385円 ( 4,824円 )	在庫品1日目当日出荷可能
7,415円 ( 8,157円 )	在庫品1日目当日出荷可能
6,577円 ( 7,235円 )	9日目

詳細情報

基本情報

基本情報

メネジ接続タイプの逆止弁（チェック弁）。
【特長】
・エア機器の生業に幅広く対応するチェック弁。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
・パイロット圧の保持やシリンダ内の空気圧保持に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

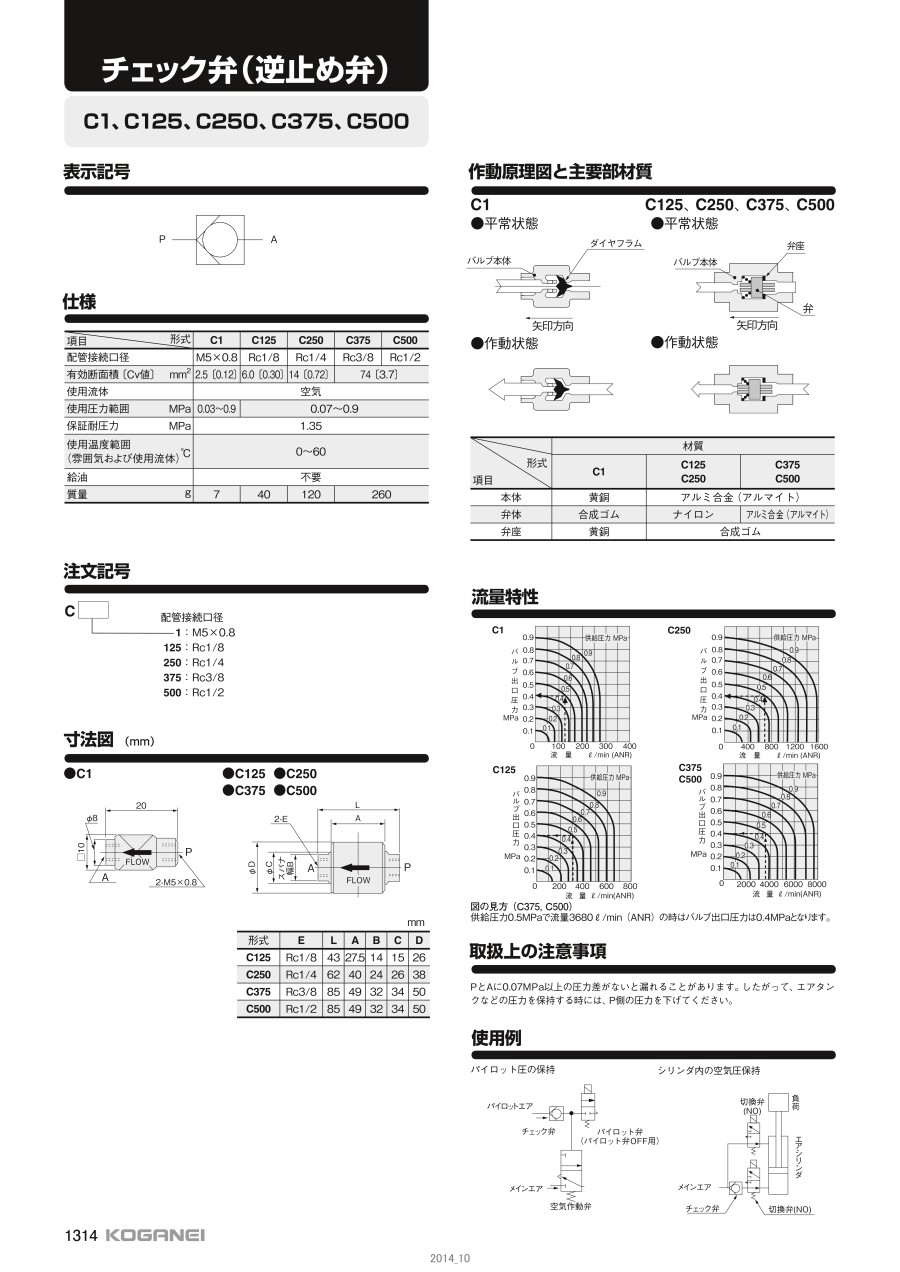

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手ミニタイプ TSシリーズストレート
チェック弁に装着するクイック継手ストレートミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

チェック弁（逆止め弁） C1、C125、C250、C375、C500のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qチェック弁を圧力保持に使用したい。

PとAに0.07MPa以上の圧力差がないと漏れることがあります。したがって、エアタンクなどの圧力を保持する時には、P側の圧力を下げてください。
