チェックバルブ CVR・CVS・CVU・CVUDシリーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 1,364円～5,149円

税込単価: 1,500円～5,664円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

チューブ着脱が容易なクイック継手を搭載した逆止弁（チェック弁）。【特長】・クイ...

本体形状
ストレート
種類
標準
シール材質
ニトリルゴム
使用圧力範囲 (MPa)
-0.1::0.9

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

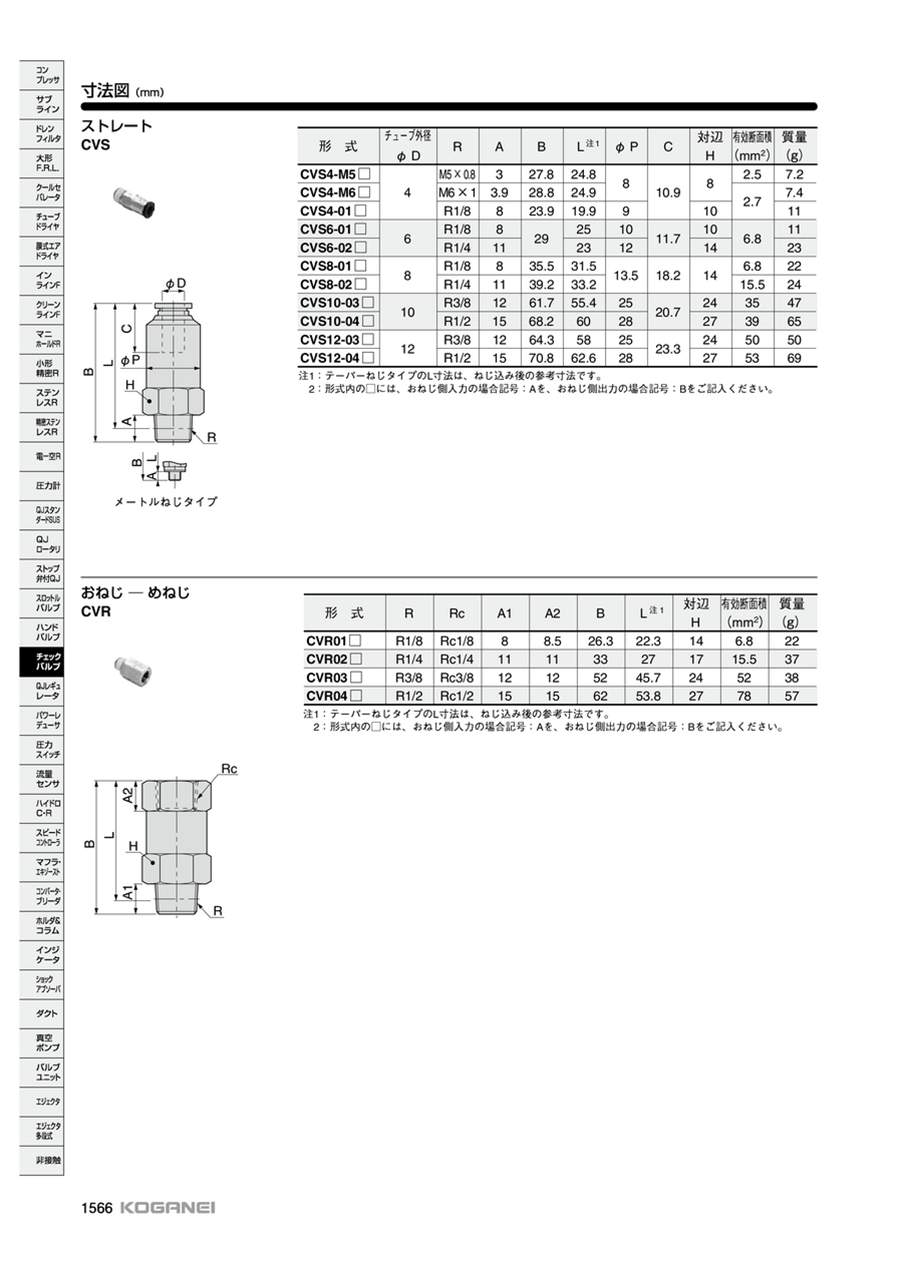

寸法図

メートルねじタイプ

製品仕様

外観

規格表

型番	チューブ外径 φD	R	A	B	L^注1	φP	C	対辺 H	有効断面積 (mm²)	質量 (g)
CVS4-M5□	4	M5×0.8	3	27.8	24.8	8	10.9	8	2.5	7.2
CVS4-M6□		M6×1	3.9	28.8	24.9	8		8	2.7	7.4
CVS4-01□		R1/8	8	23.9	19.9	9		10	2.7	11
CVS6-01□	6	R1/8	8	29	25	10	11.7	10	6.8	11
CVS6-02□	6	R1/4	11	29	23	12	11.7	14	6.8	23
CVS8-01□	8	R1/8	8	35.5	31.5	13.5	18.2	14	6.8	22
CVS8-02□	8	R1/4	11	39.2	33.2	13.5	18.2	14	15.5	24
CVS10-03□	10	R3/8	12	61.7	55.4	25	20.7	24	35	47
CVS10-04□	10	R1/2	15	68.2	60	28	20.7	27	39	65
CVS12-03□	12	R3/8	12	64.3	58	25	23.3	24	50	50
CVS12-04□	12	R1/2	15	70.8	62.6	28	23.3	27	53	69

注1：テーパねじタイプのL寸法は、ねじ込み後の参考寸法です。

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

入力側ポート種類 P

出力側ポート種類 A

本体材質

有効断面積【区分】

(㎜2)

有効断面積

(㎜2)

接続口の種類

取付ねじの呼び

適応ﾁｭｰﾌﾞ径1

(φ)

適応ﾁｭｰﾌﾞ径2

(φ)

禁油処理

NCU仕様

最小発注数量

おねじ	めねじ	黄銅	～10	6	R、Rc	1/8	-	-	なし	なし	1個
おねじ	めねじ	黄銅	～20	14.5	R、Rc	1/4	-	-	なし	なし	1個
めねじ	おねじ	アルミニウム	～100	52	R、Rc	3/8	-	-	なし	なし	1個
おねじ	めねじ	アルミニウム	～100	78	R、Rc	1/2	-	-	なし	なし	1個
めねじ	おねじ	アルミニウム	～100	78	R、Rc	1/2	-	-	なし	なし	1個
おねじ	ワンタッチ継手	黄銅	5以下	2.7	R	1/8	4	-	なし	なし	1個
ワンタッチ継手	おねじ	黄銅	5以下	2.7	R	1/8	4	-	なし	なし	1個
おねじ	ワンタッチ継手	黄銅	5以下	2.5	M	M5×0.8	4	-	なし	なし	1個
ワンタッチ継手	おねじ	黄銅	5以下	2.5	M	M5×0.8	4	-	なし	なし	1個
おねじ	ワンタッチ継手	黄銅	5以下	2.7	M	M6×1	4	-	なし	なし	1個
ワンタッチ継手	おねじ	黄銅	5以下	2.7	M	M6×1	4	-	なし	なし	1個
おねじ	ワンタッチ継手	黄銅	～10	6.8	R	1/8	6	-	なし	なし	1個
おねじ	ワンタッチ継手	黄銅	～10	6.8	R	1/8	6	-	あり	なし	1個
おねじ	ワンタッチ継手	黄銅	～10	6.8	R	1/4	6	-	なし	なし	1個
ワンタッチ継手	おねじ	黄銅	～10	6.8	R	1/4	6	-	なし	なし	1個
ワンタッチ継手	おねじ	黄銅	～10	6.8	R	1/8	8	-	なし	なし	1個
おねじ	ワンタッチ継手	黄銅	～20	15.5	R	1/4	8	-	なし	なし	1個
おねじ	ワンタッチ継手	黄銅	～20	15.5	R	1/4	8	-	あり	なし	1個
ワンタッチ継手	おねじ	黄銅	～20	15.5	R	1/4	8	-	なし	なし	1個
おねじ	ワンタッチ継手	アルミニウム	～40	35	R	3/8	10	-	なし	なし	1個
ワンタッチ継手	おねじ	アルミニウム	～40	35	R	3/8	10	-	なし	なし	1個
ワンタッチ継手	おねじ	アルミニウム	～50	50	R	3/8	12	-	なし	なし	1個
ワンタッチ継手	ワンタッチ継手	アルミニウム	5以下	2.7	-	-	4	-	なし	なし	1個
ワンタッチ継手	ワンタッチ継手	アルミニウム	～10	6	-	-	6	-	なし	なし	1個
ワンタッチ継手	ワンタッチ継手	アルミニウム	～20	13.5	-	-	8	-	なし	なし	1個
ワンタッチ継手	ワンタッチ継手	アルミニウム	～40	32	-	-	10	-	なし	なし	1個
ワンタッチ継手	ワンタッチ継手	アルミニウム	～50	46	-	-	12	-	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

1,965円 ( 2,162円 )	8日目
1,773円 ( 1,950円 )	8日目
3,288円 ( 3,617円 )	8日目
3,697円 ( 4,067円 )	8日目
3,921円 ( 4,313円 )	8日目
1,429円 ( 1,572円 )	8日目
1,590円 ( 1,749円 )	8日目
1,497円 ( 1,647円 )	8日目
1,497円 ( 1,647円 )	8日目
1,364円 ( 1,500円 )	3日目
1,364円 ( 1,500円 )	3日目
1,697円 ( 1,867円 )	在庫品1日目当日出荷可能
2,279円 ( 2,507円 )	12日目
1,814円 ( 1,995円 )	8日目
1,797円 ( 1,977円 )	8日目
1,797円 ( 1,977円 )	8日目
1,792円 ( 1,971円 )	8日目
2,679円 ( 2,947円 )	12日目
2,274円 ( 2,501円 )	8日目
4,161円 ( 4,577円 )	8日目
3,997円 ( 4,397円 )	8日目
4,555円 ( 5,011円 )	15日目
1,851円 ( 2,036円 )	8日目
1,902円 ( 2,092円 )	8日目
2,010円 ( 2,211円 )	3日目
5,149円 ( 5,664円 )	在庫品1日目当日出荷可能
4,601円 ( 5,061円 )	8日目

詳細情報

基本情報

基本情報

チューブ着脱が容易なクイック継手を搭載した逆止弁（チェック弁）。
【特長】
・クイック継手付で、接続が簡単
・流体を一方向に流す逆止弁。反対方向への流れを阻止する
・クイック継手内蔵により取り付けが簡単
・コンパクト配管に最適
・耐錆性に優れた、無電解ニッケルめっきが標準仕様
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

チェックバルブ CVR・CVS・CVU・CVUDシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qチェック弁の始動圧は

最低作動差圧は0.01MPa以下、最低逆止差圧は0.02MPaです。
