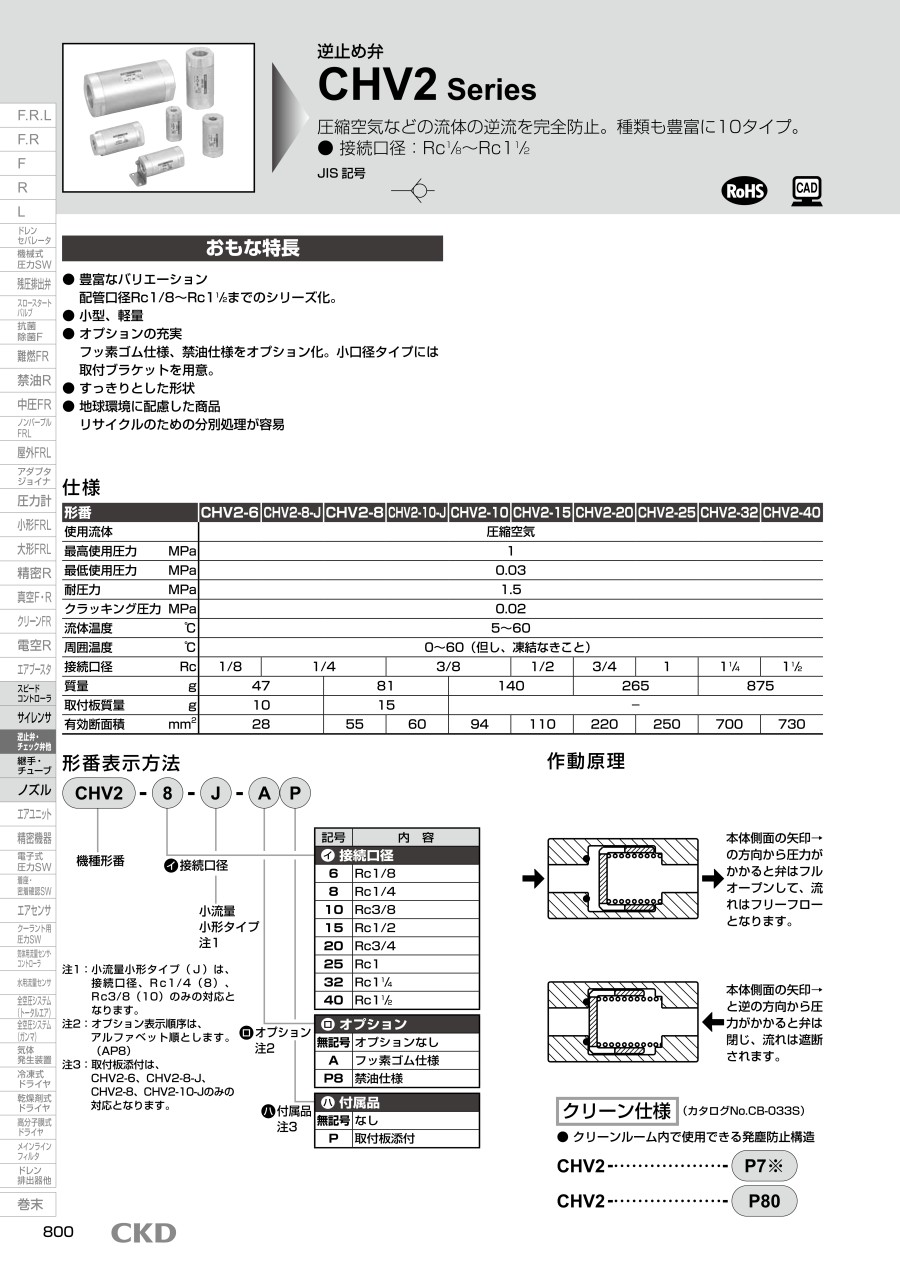

逆止め弁 CHV2シリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,400円～26,300円特別価格
- 税込単価
- 1,540円～28,930円特別価格
リサイクルのための分別処理が容易な逆止め弁。【特長】・逆流を防止。・豊富なバリ...
詳細情報を確認する
未確定：候補が69型番あります。
商品仕様
豊富なバリエーション
CHV2 - 6、8 - J
CHV2 - 8～40
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | カバーA | アルミニウム合金 | 5 | バルブガイド | ポリアセタール |
| 2 | Oリング | ニトリルゴム（フッ素ゴム） | 6 | 円筒ばね | ステンレス鋼 |
| 3 | チューブ | アルミニウム合金 | 7 | カバーB | アルミニウム合金 |
| 4 | 弁体 | ニトリルゴム（フッ素ゴム） | 8 | Oリング | ニトリルゴム（フッ素ゴム） |
外形図
CHV2シリーズの寸法図
| 形番 | 接続口径 | A | B | φC | D | E | F | G | H | I | J | φK | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CHV2-6 | Rc1/8 | 22 | 50 | 25 | 21 | M2.5 | 21 | 3 | 10.5 | 27 | 27.5 | 3.4 | 1.6 |
| CHV2-8-J | RC1/4 | ||||||||||||
| CHV2-8 | 27 | 60 | 31 | 26 | M3 | 25 | 5 | 14 | 32 | 34 | 4.4 | ||
| CHV2-10-J | Rc3/8 | ||||||||||||
| CHV2-10 | 32 | 75 | 38 | - | - | - | - | - | - | - | - | - | |
| CHV2-15 | Rc1/2 | ||||||||||||
| CHV2-20 | Rc3/4 | 42 | 95 | 47 | - | - | - | - | - | - | - | - | - |
| CHV2-25 | Rc1 | ||||||||||||
| CHV2-32 | Rc1 1/4 | 63 | 140 | 72 | - | - | - | - | - | - | - | - | - |
| CHV2-40 | Rc1 1/2 |
製品仕様
| 形番 | CHV2-6 | CHV2-8-J | CHV2-8 | CHV2-10-J | CHV2-10 | CHV2-15 | CHV2-20 | CHV2-25 | CHV2-32 | CHV2-40 |
|---|---|---|---|---|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | |||||||||
| 最高使用圧力（MPa） | 1 | |||||||||
| 最低使用圧力（MPa） | 0.03 | |||||||||
| 耐圧力（MPa） | 1.5 | |||||||||
| クラッキング圧力（MPa） | 0.02 | |||||||||
| 流体温度（℃） | 5～60 | |||||||||
| 周囲温度（℃） | 0～60（但し、凍結なきこと） | |||||||||
| 接続口径（Rc） | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | ||
| 質量（g） | 47 | 81 | 140 | 265 | 875 | |||||
| 取付板質量（g） | 10 | 15 | - | |||||||
| 有効断面積（mm2） | 28 | 55 | 60 | 94 | 110 | 220 | 250 | 700 | 730 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,411円 ( 1,552円 ) | 在庫品1日目当日出荷可能 |
2,369円 ( 2,606円 ) | 3日目 |
4,681円 ( 5,149円 ) | 9日目 |
4,681円 ( 5,149円 ) | 9日目 |
5,560円 ( 6,116円 ) | 9日目 |
2,585円 ( 2,844円 ) | 9日目 |
3,446円 ( 3,791円 ) | 9日目 |
2,154円 ( 2,369円 ) | 4日目 |
4,087円 ( 4,496円 ) | 9日目 |
2,767円 ( 3,044円 ) | 在庫品1日目当日出荷可能 |
3,793円 ( 4,172円 ) | 3日目 |
6,231円 ( 6,854円 ) | 9日目 |
4,339円 ( 4,773円 ) | 8日目 |
4,837円 ( 5,321円 ) | 11日目 |
1,400円 ( 1,540円 ) | 在庫品1日目当日出荷可能 |
2,369円 ( 2,606円 ) | 3日目 |
4,681円 ( 5,149円 ) | 9日目 |
3,047円 ( 3,352円 ) | 7日目 |
3,077円 ( 3,385円 ) | 9日目 |
2,099円 ( 2,309円 ) | 3日目 |
4,087円 ( 4,496円 ) | 9日目 |
4,087円 ( 4,496円 ) | 9日目 |
3,552円 ( 3,907円 ) | 3日目 |
5,459円 ( 6,005円 ) | 9日目 |
3,762円 ( 4,138円 ) | 在庫品1日目当日出荷可能 |
4,822円 ( 5,304円 ) | 7日目 |
7,062円 ( 7,768円 ) | 9日目 |
7,062円 ( 7,768円 ) | 9日目 |
8,037円 ( 8,841円 ) | 9日目 |
2,812円 ( 3,093円 ) | 在庫品1日目当日出荷可能 |
6,231円 ( 6,854円 ) | 9日目 |
6,231円 ( 6,854円 ) | 9日目 |
4,339円 ( 4,773円 ) | 9日目 |
5,413円 ( 5,954円 ) | 9日目 |
3,552円 ( 3,907円 ) | 11日目 |
5,459円 ( 6,005円 ) | 9日目 |
6,099円 ( 6,709円 ) | 9日目 |
3,872円 ( 4,259円 ) | 在庫品1日目当日出荷可能 |
5,051円 ( 5,556円 ) | 7日目 |
7,062円 ( 7,768円 ) | 7日目 |
6,099円 ( 6,709円 ) | 11日目 |
6,099円 ( 6,709円 ) | 9日目 |
10,538円 ( 11,592円 ) | 在庫品1日目当日出荷可能 |
11,394円 ( 12,533円 ) | 7日目 |
16,098円 ( 17,708円 ) | 9日目 |
20,525円 ( 22,578円 ) | 9日目 |
14,859円 ( 16,345円 ) | 9日目 |
14,859円 ( 16,345円 ) | 9日目 |
10,014円 ( 11,015円 ) | 在庫品1日目当日出荷可能 |
11,217円 ( 12,339円 ) | 7日目 |
17,372円15,982円 ( 17,580円 ) | 9日目 |
16,098円 ( 17,708円 ) | 9日目 |
12,359円 ( 13,595円 ) | 8日目 |
16,989円15,290円 ( 16,819円 ) | 9日目 |
14,985円 ( 16,484円 ) | 在庫品1日目当日出荷可能 |
21,347円19,639円 ( 21,603円 ) | 9日目 |
21,347円19,639円 ( 21,603円 ) | 9日目 |
26,286円24,183円 ( 26,601円 ) | 9日目 |
16,959円 ( 18,655円 ) | 9日目 |
19,583円 ( 21,541円 ) | 9日目 |
詳細情報
基本情報
リサイクルのための分別処理が容易な逆止め弁。
【特長】
・逆流を防止。
・豊富なバリエーション : 配管口径Rc1 / 8～Rc11 / 2までのシリーズ化。
・小型、軽量 : 従来品と比較して、体積比平均34％、質量比平均25％。
・オプションの充実 : フッ素ゴム使用、禁油仕様をオプション化。小口径タイプには取付プラケットを用意。
・すっきりとした形状。
・地球環境に配慮した商品 : リサイクルのための分別処理が容易。
【用途】
・流体の逆流を防止する際に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■CKD商品選定ページはこちら
商品担当おすすめ
逆止め弁 CHV2シリーズのレビュー
高圧タンク
4
4.02017/06/23
商品には普通に満足しておりますが、発送に時間がかかるのが少々、問題です。
0人が参考にしています。
よくあるご質問（FAQ）
Qどのように組み込めばよいですか？
A
● 手で装着ポートへ軽く仮締めを行った後、工具を用いて二面幅で締付けを行ってください。
また、配管接続時には推奨締め付けトルク範囲内で締め付けてください。
本製品を配管より取り外す際に、外す配管側の二面幅を利用して外してください。
反対側の二面幅を利用すると、カバーが緩んで外部漏れを発生する恐れがあります。
● 本体銘板のJIS記号を確認の上、配管してください。
IN方向から圧力がかかると自由流れ、OUT方向から圧力がかかると遮断されます。
また、カバーに溝が掘ってある方がIN側となりますので合わせて確認してください。
● 使用条件や配管条件によっては、弁体が全閉とならずチャタリングによる異音が発生することがありますので、ご注意ください。
また、配管接続時には推奨締め付けトルク範囲内で締め付けてください。
本製品を配管より取り外す際に、外す配管側の二面幅を利用して外してください。
反対側の二面幅を利用すると、カバーが緩んで外部漏れを発生する恐れがあります。
● 本体銘板のJIS記号を確認の上、配管してください。
IN方向から圧力がかかると自由流れ、OUT方向から圧力がかかると遮断されます。
また、カバーに溝が掘ってある方がIN側となりますので合わせて確認してください。
● 使用条件や配管条件によっては、弁体が全閉とならずチャタリングによる異音が発生することがありますので、ご注意ください。
Q配管材料にナイロンやウレタンのチューブを使用したいのですが。
A
配管材料にナイロンチューブやウレタンチューブを使用する場合は下記に注意してください。
・指定されたチューブおよび弊社プラスチックプラグ（GWPシリーズ）をご使用ください。
金属プラグはトラブルの原因となりますので、使用しないでください。
チューブ外径精度
・ポリアミド管………………………±0.1mm以内
・ポリウレタン管（〜φ6）……… ±0.1mm以内
（〜φ8）……… ＋0.1mm、-0.15mm以内 で硬度92°以上のチューブをご使用してください。
径精度、硬度を満足しないチューブの場合チャック力が低下し抜けたり、逆に挿入しにくくなる場合があるため使用しないでください。
指定以外のチューブ、プラグをご使用する場合はVONAサポートセンター（0120-343-256）までご相談ください。
・指定されたチューブおよび弊社プラスチックプラグ（GWPシリーズ）をご使用ください。
金属プラグはトラブルの原因となりますので、使用しないでください。
チューブ外径精度
・ポリアミド管………………………±0.1mm以内
・ポリウレタン管（〜φ6）……… ±0.1mm以内
（〜φ8）……… ＋0.1mm、-0.15mm以内 で硬度92°以上のチューブをご使用してください。
径精度、硬度を満足しないチューブの場合チャック力が低下し抜けたり、逆に挿入しにくくなる場合があるため使用しないでください。
指定以外のチューブ、プラグをご使用する場合はVONAサポートセンター（0120-343-256）までご相談ください。
