ブロックバルブ FPVシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 3,896円～10,069円

税込単価: 4,286円～11,076円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

食品製造工程向けブロックバルブ FPV-FP1シリーズ

通常価格(税別)： 3,907円 (税込価格：4,298円)

通常出荷日：69 日目～

【特長】・シリンダの落下防止、中間停止に最適なコンパクトバルブです。・小型、軽...

詳細情報を確認する

本体形状
エルボ
IN
おねじ
種類
パイロット式
シール材質
ニトリルゴム
最高使用圧力、最低使用圧力 (MPa)
0::1

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

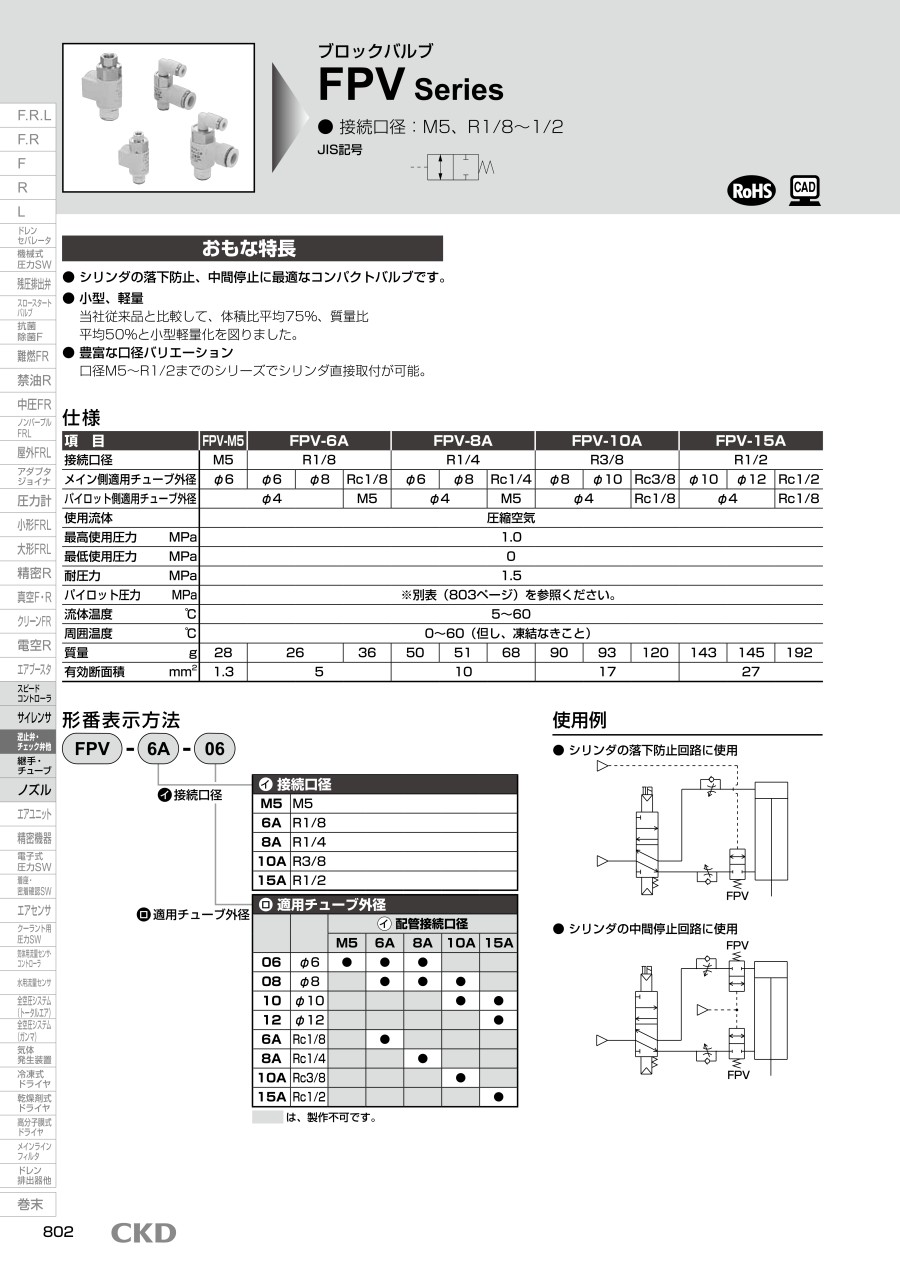

項目	FPV-M5	FPV-6A			FPV-8A			FPV-10A			FPV-15A
接続口径	M5	R1/8			R1/4			R3/8			R1/2
メイン側適用チューブ外径	φ6	φ6	φ8	Rc1/8	φ6	φ8	Rc1/4	φ8	φ10	Rc3/8	φ10	φ12	Rc1/2
パイロット側適用チューブ外径	φ4			M5	φ4		M5	φ4		Rc1/8	φ4		Rc1/8
使用流体	圧縮空気
最高使用圧力 MPa	1.0
最低使用圧力 MPa	0
耐圧力 MPa	1.5
パイロット圧力 MPa	※別表（デジタルカタログ715ページ）を参照ください。
流体温度 ℃	5～60
周囲温度 ℃	0～60（但し、凍結なきこと）
質量 g	28	26		36	50	51	68	90	93	120	143	145	192
有効断面積 mm²	1.3	5			10			17			27

内部構造

部品リスト

品番	部品名称	材質	品番	部品名称	材質
1	継手ボデイ	ポリブチレンテレフタレート（難燃性樹脂）	8	Oリング	ニトリルゴム
2	回転軸A	黄銅（無電解ニッケルメッキ）	9	バルブ本体	黄銅（無電解ニッケルメッキ）
3	パッキン	ニトリルゴム	10	ボデイ	ポリブチレンテレフタレート（難燃性樹脂）注1
4	回転軸B	黄銅（無電解ニッケルメッキ）	11	スプリング	ステンレス
5	Oリング	ニトリルゴム	12	Oリング	ニトリルゴム
6	パッキン	ニトリルゴム	13	ワンタッチ継手	-
7	Oリング	ニトリルゴム	-	-	-

注1:めねじタイプは亜鉛合金ダイカストになります。

規格表

FPV-6A

FPV-8A/10A/15A

使用例

シリンダの落下防止回路に使用

シリンダの中間停止回路に使用

注意・禁止事項

使用上の注意事項

設計時・選定時

PTFEが使用可能かご確認ください。

シール剤にはPTFE（四ふっ化エチレン樹脂）パウダーが使用されています。使用上問題ないかご確認ください。

取付・据付・調整時

<配管時>
配管接続が完了して圧縮空気を供給する際、必ず、配管接続部分及びアクチュエータのすべての部分の空気もれを確認してください。

落下防止・中間停止が正常に働かなくなる場合があります。

パイロット圧力とメイン圧力は仕様圧力内範囲としてください。

アクチュエータの負荷率が高い場合、メイン圧力が高くなり圧力保持ができなくなる状態となります。

型番リスト

表示件数

型番

OUT

本体材質

有効断面積【区分】

(㎜2)

有効断面積

(㎜2)

接続口の種類

取付ねじの呼び

適応チューブ/ねじ径

最小発注数量

ワンタッチ継手	黄銅(無電解ニッケルメッキ)	5以下	5	R	1/8	φ6	1個
ワンタッチ継手	黄銅(無電解ニッケルメッキ)	5以下	5	R	1/8	φ8	1個
めねじ	亜鉛合金ダイカスト	5以下	5	R	1/8	Rc1/8	1個
ワンタッチ継手	黄銅(無電解ニッケルメッキ)	～10	10	R	1/4	φ6	1個
ワンタッチ継手	黄銅(無電解ニッケルメッキ)	～10	10	R	1/4	φ8	1個
めねじ	亜鉛合金ダイカスト	～10	10	R	1/4	Rc1/4	1個
ワンタッチ継手	黄銅(無電解ニッケルメッキ)	～20	17	R	3/8	φ8	1個
ワンタッチ継手	黄銅(無電解ニッケルメッキ)	～20	17	R	3/8	φ10	1個
めねじ	亜鉛合金ダイカスト	～20	17	R	3/8	Rc3/8	1個
ワンタッチ継手	黄銅(無電解ニッケルメッキ)	～30	27	R	1/2	φ10	1個
ワンタッチ継手	黄銅(無電解ニッケルメッキ)	～30	27	R	1/2	φ12	1個
めねじ	亜鉛合金ダイカスト	～30	27	R	1/2	Rc1/2	1個
ワンタッチ継手	黄銅(無電解ニッケルメッキ)	5以下	1.3	-	M5	φ6	1個

通常単価(税別) (税込単価)	通常出荷日

4,297円 ( 4,727円 )	在庫品1日目当日出荷可能
4,313円 ( 4,744円 )	3日目
3,997円 ( 4,397円 )	在庫品1日目当日出荷可能
5,897円 ( 6,487円 )	在庫品1日目当日出荷可能
5,897円 ( 6,487円 )	在庫品1日目当日出荷可能
5,497円 ( 6,047円 )	在庫品1日目当日出荷可能
8,704円 ( 9,574円 )	在庫品1日目当日出荷可能
8,307円 ( 9,138円 )	3日目
7,669円 ( 8,436円 )	3日目
10,062円 ( 11,068円 )	6日目
10,069円 ( 11,076円 )	7日目
9,717円 ( 10,689円 )	3日目
3,896円 ( 4,286円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・シリンダの落下防止、中間停止に最適なコンパクトバルブです。
・小型、軽量。
・豊富な口径バリエーション。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブロックバルブ FPVシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

修理部品として購入

満足度：5.02019/09/10

シリンダー中間停止ブレーキバルブに使用しています。先端φ4のチューブ配管の固定が悪いと継ぎ手から抜けてしまうので定期に交...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ブロックバルブ FPVシリーズ	食品製造工程向けブロックバルブ FPV-FP1シリーズ	チェックバルブ AKシリーズ	パイロットチェックバルブ PCVシリーズ	パイロットチェック弁 PCVシリーズ	5.0MPa対応チェックバルブ VCHC40シリーズ
メーカー	ＣＫＤ	ＣＫＤ	SMC	ＴＡＩＹＯ(太陽鉄工)	AirTAC（エアタック）	SMC
通常価格	3,896円-	3,907円 -	1,810円 -	18,574円 -	2,034円 -	22,587円 -
通常出荷日	在庫品1日目〜	69日目〜	在庫品1日目〜	在庫品1日目	3日目〜	6日目
本体形状	エルボ	エルボ	ストレート	ストレート	エルボ	エルボ
IN	おねじ	おねじ	めねじ	めねじ	めねじ	めねじ
種類	パイロット式	パイロット式	標準	パイロット式	パイロット式	パイロット式
シール材質	ニトリルゴム	ニトリルゴム	ニトリルゴム	ニトリルゴム	NBR	ニトリルゴム
最高使用圧力、最低使用圧力(MPa)	0::1	0::1	0.02::1	0.2::1	0.1::1	0.05::5.0
