耐スパッタ用 スロットルバルブブラス エルボ
- 通常単価(税別)
- 754円～2,057円
- 税込単価
- 829円～2,263円
【特長】・空気圧機器の速度や空気圧信号を制御。・エアを流しながらの流量調整が可...
詳細情報を確認する- 種類
- スロットルバルブ
- 形状
- エルボ
- 制御方向
- メーターイン・メーターアウト
- 接続部の種類
- ネジ､チューブの接続
- 本体材質
- 黄銅
- ねじ部材質
- 黄銅
- ツマミの種類
- 標準
- ロックナットの種類
- ローレット
- 使用圧力範囲 (MPa)
- 0::1.0
- 使用流体
- 空気/水
商品情報

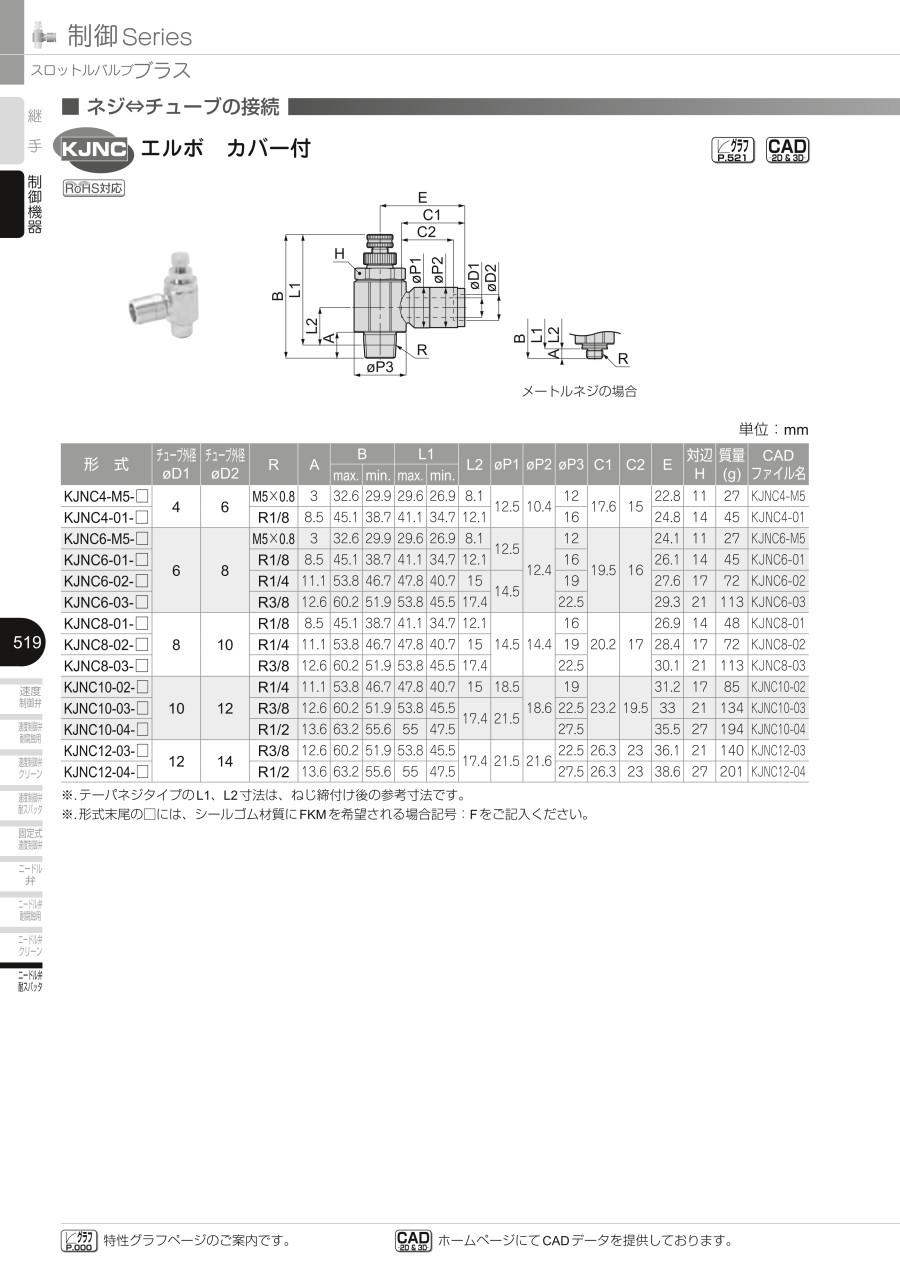

外形図
カバー付
メートルネジの場合
管用テーパネジの場合
カバー無し
メートルネジの場合
管用テーパネジの場合
製品仕様
| 使用流体 | 空気、水（条件有※） | ||
|---|---|---|---|
| 使用圧力範囲 | 0～1MPa | ||
| 使用真空圧力 | -100kPa | ||
| 使用温度範囲 | HNBR仕様：0～100℃ （凍結なきこと） | FKM仕様：0～120℃ （凍結なきこと） | NBR仕様：0～60℃ （凍結なきこと） |
※. 使用流体が水の時は、下記の条件を必ず守ってください。
1. 水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 水使用の際は、インサートリングを必ず使用してください。インサートリングを使用しないと継手の破損、チューブ抜け、漏れの原因となる可能性があります。
構造
規格表
カバー付
※. テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
※. 形式末尾の□には、シールゴム材質にFKMを希望される場合記号：Fを、NBRを希望される場合記号：Nをご記入ください。
カバー無し
※. テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
※. 形式末尾の□には、シールゴム材質にFKMを希望される場合記号：Fを、NBRを希望される場合記号：Nをご記入ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
998円 ( 1,098円 ) | 8日目 |
909円 ( 1,000円 ) | 8日目 |
940円 ( 1,034円 ) | 8日目 |
992円 ( 1,091円 ) | 8日目 |
807円 ( 888円 ) | 8日目 |
754円 ( 829円 ) | 8日目 |
853円 ( 938円 ) | 8日目 |
888円 ( 977円 ) | 8日目 |
1,099円 ( 1,209円 ) | 8日目 |
1,197円 ( 1,317円 ) | 8日目 |
1,099円 ( 1,209円 ) | 8日目 |
1,189円 ( 1,308円 ) | 8日目 |
1,137円 ( 1,251円 ) | 8日目 |
1,319円 ( 1,451円 ) | 8日目 |
1,197円 ( 1,317円 ) | 8日目 |
1,208円 ( 1,329円 ) | 8日目 |
1,472円 ( 1,619円 ) | 8日目 |
1,416円 ( 1,558円 ) | 8日目 |
1,495円 ( 1,645円 ) | 8日目 |
1,552円 ( 1,707円 ) | 8日目 |
896円 ( 986円 ) | 8日目 |
836円 ( 920円 ) | 8日目 |
924円 ( 1,016円 ) | 8日目 |
984円 ( 1,082円 ) | 8日目 |
1,388円 ( 1,527円 ) | 8日目 |
1,102円 ( 1,212円 ) | 8日目 |
1,194円 ( 1,313円 ) | 8日目 |
1,184円 ( 1,302円 ) | 8日目 |
1,217円 ( 1,339円 ) | 8日目 |
1,158円 ( 1,274円 ) | 8日目 |
1,397円 ( 1,537円 ) | 8日目 |
1,304円 ( 1,434円 ) | 8日目 |
1,304円 ( 1,434円 ) | 8日目 |
1,246円 ( 1,371円 ) | 8日目 |
1,343円 ( 1,477円 ) | 8日目 |
1,638円 ( 1,802円 ) | 8日目 |
1,705円 ( 1,876円 ) | 8日目 |
1,497円 ( 1,647円 ) | 8日目 |
1,596円 ( 1,756円 ) | 8日目 |
1,529円 ( 1,682円 ) | 8日目 |
1,505円 ( 1,656円 ) | 8日目 |
1,439円 ( 1,583円 ) | 8日目 |
1,569円 ( 1,726円 ) | 8日目 |
1,633円 ( 1,796円 ) | 8日目 |
1,594円 ( 1,753円 ) | 8日目 |
1,527円 ( 1,680円 ) | 8日目 |
1,664円 ( 1,830円 ) | 8日目 |
1,728円 ( 1,901円 ) | 8日目 |
1,753円 ( 1,928円 ) | 8日目 |
1,680円 ( 1,848円 ) | 8日目 |
1,867円 ( 2,054円 ) | 8日目 |
1,938円 ( 2,132円 ) | 8日目 |
1,866円 ( 2,053円 ) | 8日目 |
1,793円 ( 1,972円 ) | 8日目 |
1,986円 ( 2,185円 ) | 8日目 |
2,057円 ( 2,263円 ) | 8日目 |
詳細情報
基本情報
【特長】
・空気圧機器の速度や空気圧信号を制御。
・エアを流しながらの流量調整が可能。
・高温環境での使用、火花の出る環境に最適。
・用途に応じてシールゴム材質の選択が可能。
・開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。
・カバー付タイプは継手内部へのスパッタ、塵等の侵入を防止。
