排気絞り弁 スロットルバルブET
ご注意
- 変更後の寸法は下記リンク（『案内文資料』）をご参照ください。
『案内文資料』
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
外観
ローコストタイプの流量制御弁

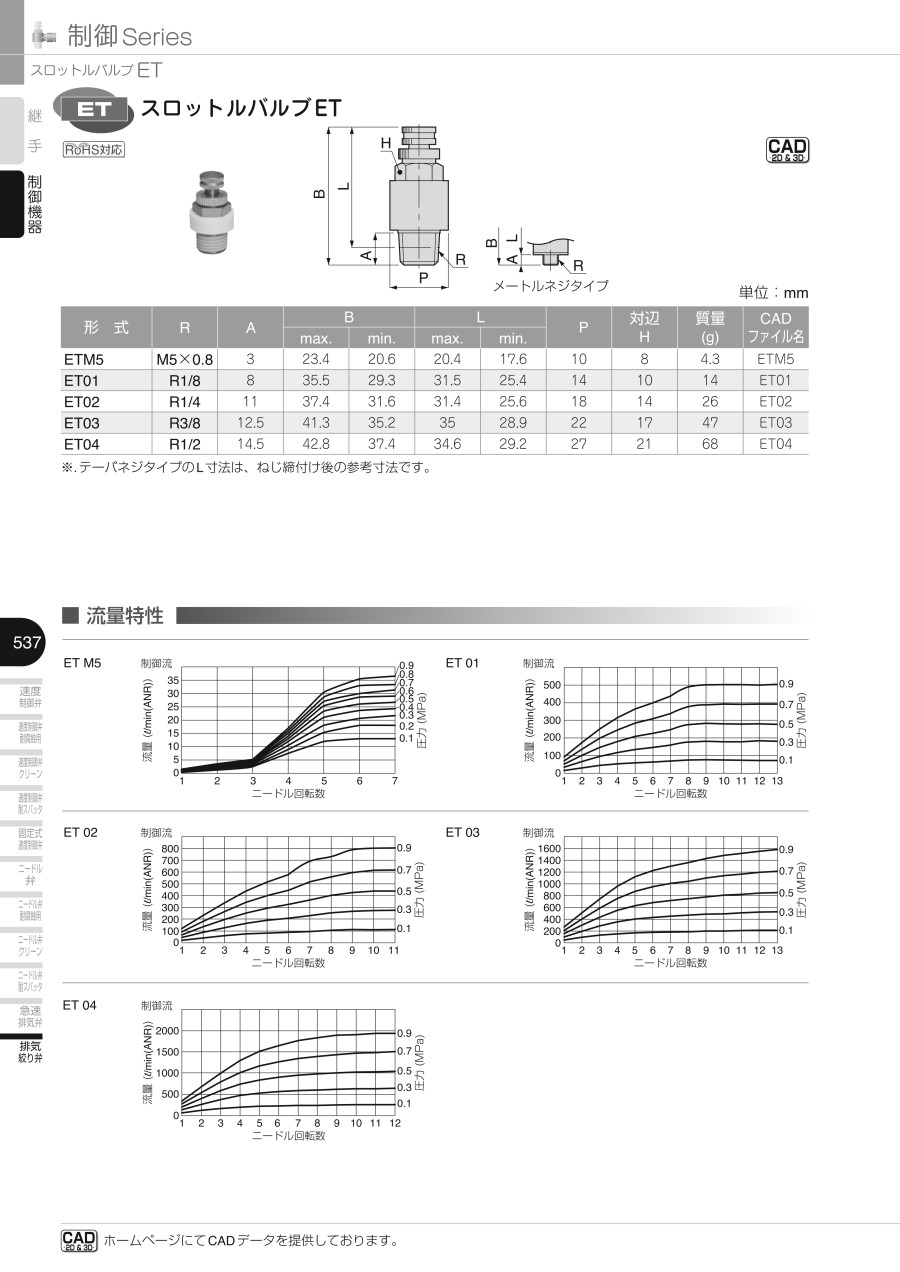

規格表
| 型番 | R | A | B | L | φP | 対辺 H | 質量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|
| max. | min. | max. | min. | ||||||
| ETM5 | M5×0.8 | 3 | 23.4 | 20.6 | 20.4 | 17.6 | 10 | 8 | 4.3 |
| ET01 | R1/8 | 8 | 35.5 | 29.3 | 31.5 | 25.4 | 14 | 10 | 14 |
| ET02 | R1/4 | 11 | 37.4 | 31.6 | 31.4 | 25.6 | 18 | 14 | 26 |
| ET03 | R3/8 | 12.5 | 41.3 | 35.2 | 35 | 28.9 | 22 | 17 | 47 |
| ET04 | R1/2 | 14.5 | 42.8 | 37.4 | 34.6 | 29.2 | 27 | 21 | 68 |
- ※ テーパネジタイプのL寸法は、ねじ締め付け後の参考寸法です。
商品特長詳細
流量特性
ETM5
ET01
ET02
ET03
ET04
詳細情報
基本情報
消音器付排気絞り弁。
【特長】
・電磁弁に直接付けてのシリンダスピード調整が可能（シリンダ周辺が狭い場合等）。
・スピードコントローラに比べローコスト。
ご注意
- 変更後の寸法は下記リンク（『案内文資料』）をご参照ください。
『案内文資料』
商品担当おすすめ
排気絞り弁 スロットルバルブETのレビュー
代替品として使用しています
5
5.02022/05/10
エアーシリンダを使っている自社の生産設備装置に既存で取り付けてあった部品が壊れてしまいました。その代替品としてこの商品を...もっと読む
0人が参考にしています。
自社内の生産設備に使用しています
4
4.02020/04/28
生産設備は全自動ではなく、人が操作する生産設備なので、ハンドバルブの排気ポートに取り付けています。前々から使っていて、信...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qスピードコントローラとスロットルバルブの違いは何ですか？
A
PISCOでは、スロットルバルブとスピードコントローラは同じ制御弁の仲間で、見た目も似ています。
●用途・使用目的の違い
・スピードコントローラ：末端で仕事をするアクチュエータ（主にシリンダ）の速度制御が目的です。
・スロットルバルブ：配管工程の様々な場所において、エア流量を調整することが目的です。
スピコンは主にエアの速度制御、スロットルバルブは流量制御に使います。
●見分け方
・ツマミの横に溝がない→スピードコントローラ
・ツマミの横に溝がある→スロットルバルブ
●用途・使用目的の違い
・スピードコントローラ：末端で仕事をするアクチュエータ（主にシリンダ）の速度制御が目的です。
・スロットルバルブ：配管工程の様々な場所において、エア流量を調整することが目的です。
スピコンは主にエアの速度制御、スロットルバルブは流量制御に使います。
●見分け方
・ツマミの横に溝がない→スピードコントローラ
・ツマミの横に溝がある→スロットルバルブ
