クリーン環境用 スロットルバルブPPタイプ ユニオンストレート

外形図

製品仕様

製品仕様

• ※1. 使用流体が水、その他薬品の時は、下記の条件を必ず守ってください。
  1. 水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。
  2. 水、液体使用の際は、インサートリングを必ず使用してください。
  3. 薬品、混合ガスなどにつきましては、使用条件により弊社仕様の適合が異なる場合がありますので、確認の上ご使用ください。
• ※2. 使用温度が20℃を越える場合の最高使用圧力は、「使用温度と最高使用圧力の関係」を参照してください。

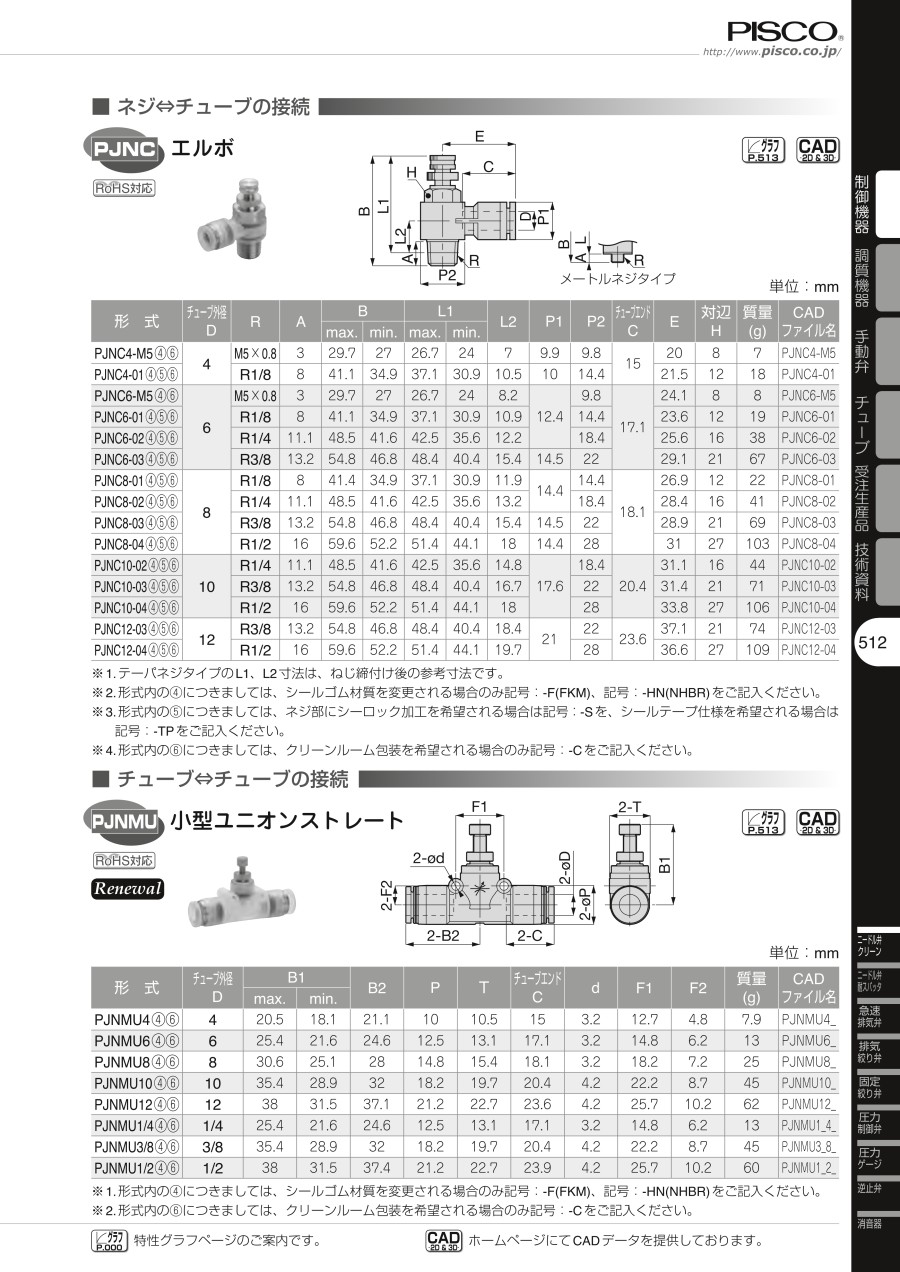

規格表

• ※ 1.形式内の（4）につきましては、シールゴム材質を変更される場合のみ記号：-F（FKM）、記号：-HN（NHBR）をご記入ください。
• ※ 2.形式内の（6）につきましては、クリーンルーム包装を希望される場合のみ記号：-Cをご記入ください。

使用例

速度調整方法

1. 駆動機器の速度調整

（1） 速度を速くする場合
スロットルバルブPPのニードルを全閉状態から反時計方向に廻していくと流量が多くなります。希望する流量になりましたら、必ずロックナットを締めて流量設定が狂わないようにしてください。

（2） 速度を遅くする場合
スロットルバルブPPのニードルを廻し過ぎた場合(流量が多くなり過ぎたら)時計方向に廻していくと少なくなります。希望する流量になりましたら、必ずロックナットを締めて流量設定が狂わないようにしてください。

接続部着脱方法

1. チューブの着脱方法

（1）チューブの装着

スロットルバルブPP（クリーン環境用ワンタッチ継手付ニードル絞り弁） は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、デジタルカタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。

（2）チューブの取外し

チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取外しの際は、必ずエアを止めてから行ってください。

2. ネジの締付方法

（1）ネジの締付け

ネジの締付けは、外径六角部をスパナで締付けます。
締付ける際は、制御の共通注意事項「2. 本体取付上の注意」の表. 締付けトルクを参考に締付けてください。

注意・禁止事項

注意・禁止事項

1. 空気圧機器の選定について

（1） 空気圧機器の選定は、空気圧システム設計者、または仕様を決定する人など十分な知識と経験を持った人が判断してください。

（2） 使用される条件が多様ですので、システムへの適合性の決定は空気圧システム設計者、または仕様を決定する人など十分な知識と経験を持った人が必要に応じて分析やテストを行ってから決定してください。また、このシステムの所期の性能、安全性の保証は、システムの適合性を決定した人の責任となります。これ以降も最新の製品カタログや資料により、仕様の全ての内容を検討し、機器の故障の可能性についての状況を考慮し、システムを構成してください。

2. 空気圧機器の取扱については十分な知識と経験を持った人が取扱ってください。

（1） 圧縮空気は、取扱いを誤ると危険です。空気圧機器を使用した機械・装置の組立てや操作、メンテナンスなどは、十分な知識と経験を持った人が行ってください。

3. 機械・装置の取扱い、機器の取外しについては、安全を確認するまでは絶対に行わないでください。

（1） 機械・装置の点検や整備は、ワークの落下防止処置や暴走防止装置などが設置されていることを確認してから行ってください。

（2） 機器を取外す時は、上記の安全処置がとられていることの確認を行い、圧縮空気の供給と該当する設備の電源を遮断し、システム内の圧縮空気を排気してから行ってください。

（3） 機械・装置を再起動する際は、飛出し防止処置が行われているか確認し、注意して行ってください。

• ※ 注意・禁止事項は、お断りなしに変更することがありますのでご了承ください。
