未確定：候補が7型番あります。

チューブの呼び D(φ)
~mm
- 4
- 6
- 8
- 10
接続ねじ
~mm
タイプ
~mm
- TVL
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 5日以内

コガネイ

スロットルバルブ TVLシリーズエルボ

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 629円～1,494円

税込単価: 692円～1,643円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クイック継手付スピードコントローラスタンダードタイプ SC□-M・SS□-Mシリーズ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・空気圧機器の速度制御、空気圧信号の制御を行ないます・作動中の流量調節...

種類
スロットルバルブ
本体形状
エルボ
制御方向
メーターイン・メーターアウト
接続部の種類
おねじ+ワンタッチ継手
本体材質
ポリブチレンテレフタレート
ねじ部材質
黄銅
ツマミの種類
標準
ロックナットの種類
リングナット
使用温度範囲 (℃)
0::60
使用圧力範囲 (MPa)
0::0.9
仕様
NCU仕様：なし
シール材質
NBR
使用流体
空気

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

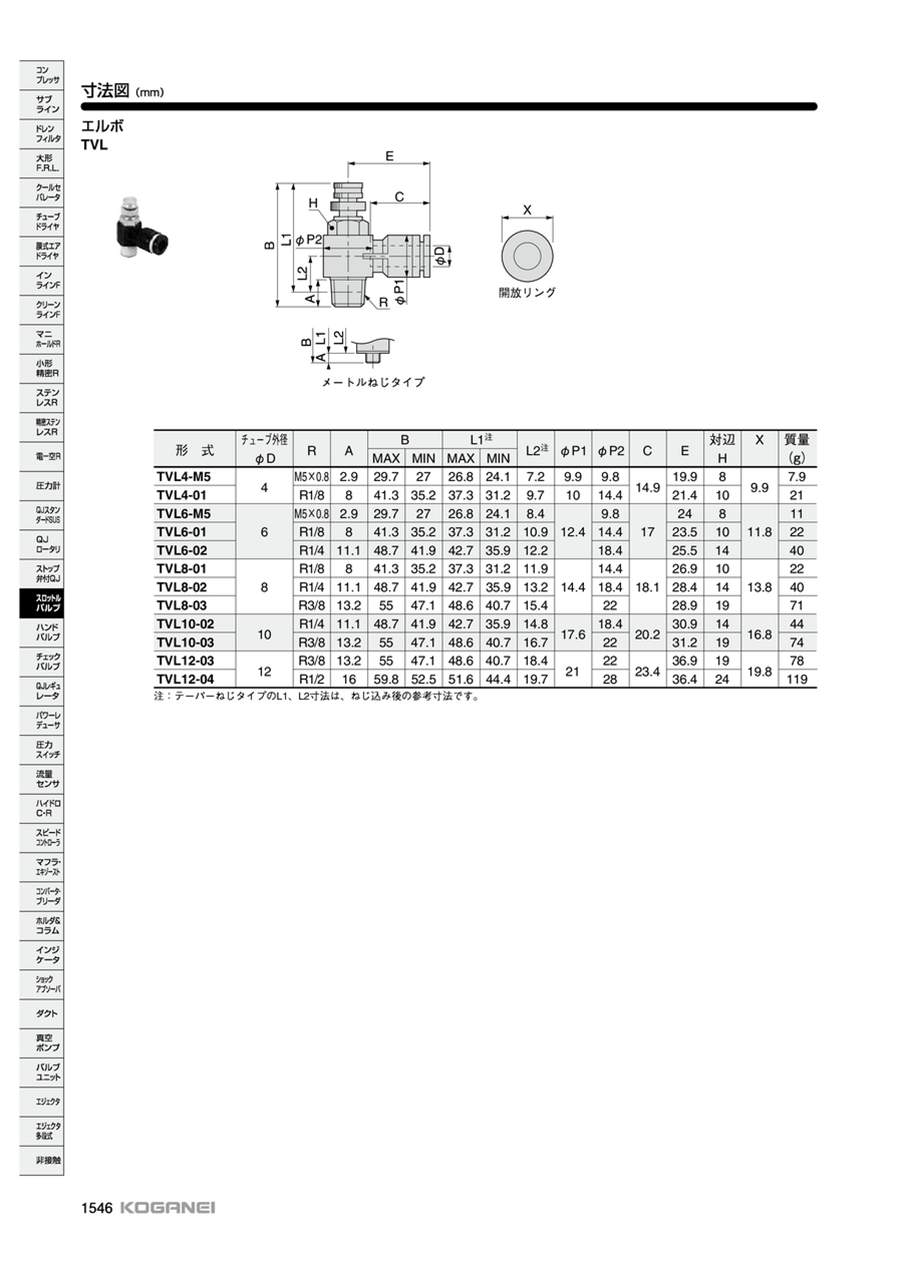

外形図

TVLの寸法図（メートルねじタイプ）

TVLの寸法図（開放リング）

製品仕様

外観

規格表

型番	チューブ外径φD	R	A	B		L1^注		L2^注	φP1	φP2	C	E	対辺H	X	質量（g）
型番	チューブ外径φD	R	A	MAX	MIN	MAX	MIN	L2^注	φP1	φP2	C	E	対辺H	X	質量（g）
TVL4-01	4	R1/8	8	41.3	35.2	37.3	31.2	9.7	10	14.4	14.9	21.4	10	9.9	21
TVL6-M5	6	M5×0.8	2.9	29.7	27	26.8	24.1	8.4	12.4	9.8	17	24	8	11.8	11
TVL6-01		R1/8	8	41.3	35.2	37.3	31.2	10.9		14.4		23.5	10		22
TVL6-02		R1/4	11.1	48.7	41.9	42.7	35.9	12.2		18.4		25.5	14		40
TVL8-01	8	R1/8	8	41.3	35.2	37.3	31.2	11.9	14.4	14.4	18.1	26.9	10	13.8	22
TVL8-02		R1/4	11.1	48.7	41.9	42.7	35.9	13.2		18.4		28.4	14		40
TVL8-03		R3/8	13.2	55	47.1	48.6	40.7	15.4		22		28.9	19		71
TVL10-02	10	R1/4	11.1	48.7	41.9	42.7	35.9	14.8	17.6	18.4	20.2	30.9	14	16.8	44
TVL10-03	10	R3/8	13.2	55	47.1	48.6	40.7	16.7	17.6	22	20.2	31.2	19	16.8	74
TVL12-03	12	R3/8	13.2	55	47.1	48.6	40.7	18.4	21	22	23.4	36.9	19	19.8	78
TVL12-04	12	R1/2	16	59.8	52.5	51.6	44.4	19.7	21	28	23.4	36.4	24	19.8	119

注：テーパーねじタイプのL1、L2寸法はねじ込み後の参考寸法

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

最大流量

(l/min)

チューブの呼び D

(φ)

接続ねじ

最小発注数量

170	4	R1/8	1個
80	4	M5X0.8	1個
170	6	R1/8	1個
350	6	R1/4	1個
80	6	M5X0.8	1個
170	8	R1/8	1個
700	10	R3/8	1個

通常単価(税別) (税込単価)	通常出荷日

1,032円 ( 1,135円 )	5日目
629円 ( 692円 )	5日目
1,137円 ( 1,251円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	3日目
700円 ( 770円 )	3日目
1,197円 ( 1,317円 )	在庫品1日目当日出荷可能
1,494円 ( 1,643円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・空気圧機器の速度制御、空気圧信号の制御を行ないます
・作動中の流量調節もできます
・ストップ機構付きによりニードル全開時も安心です
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
スロットバルブに装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スロットルバルブ TVLシリーズエルボのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスロットルバルブで排気は絞れますか。

同シリーズのマフラー付排気絞り弁をご使用下さい。
