スピードコントローラ SCシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 8,423円～15,439円
- 税込単価
- 9,265円～16,983円
シリンダの調節が簡単にできるスピードコントローラ。【特長】・シリンダと切換弁の...
詳細情報を確認する
商品情報
外形図
内部構造図
規格表

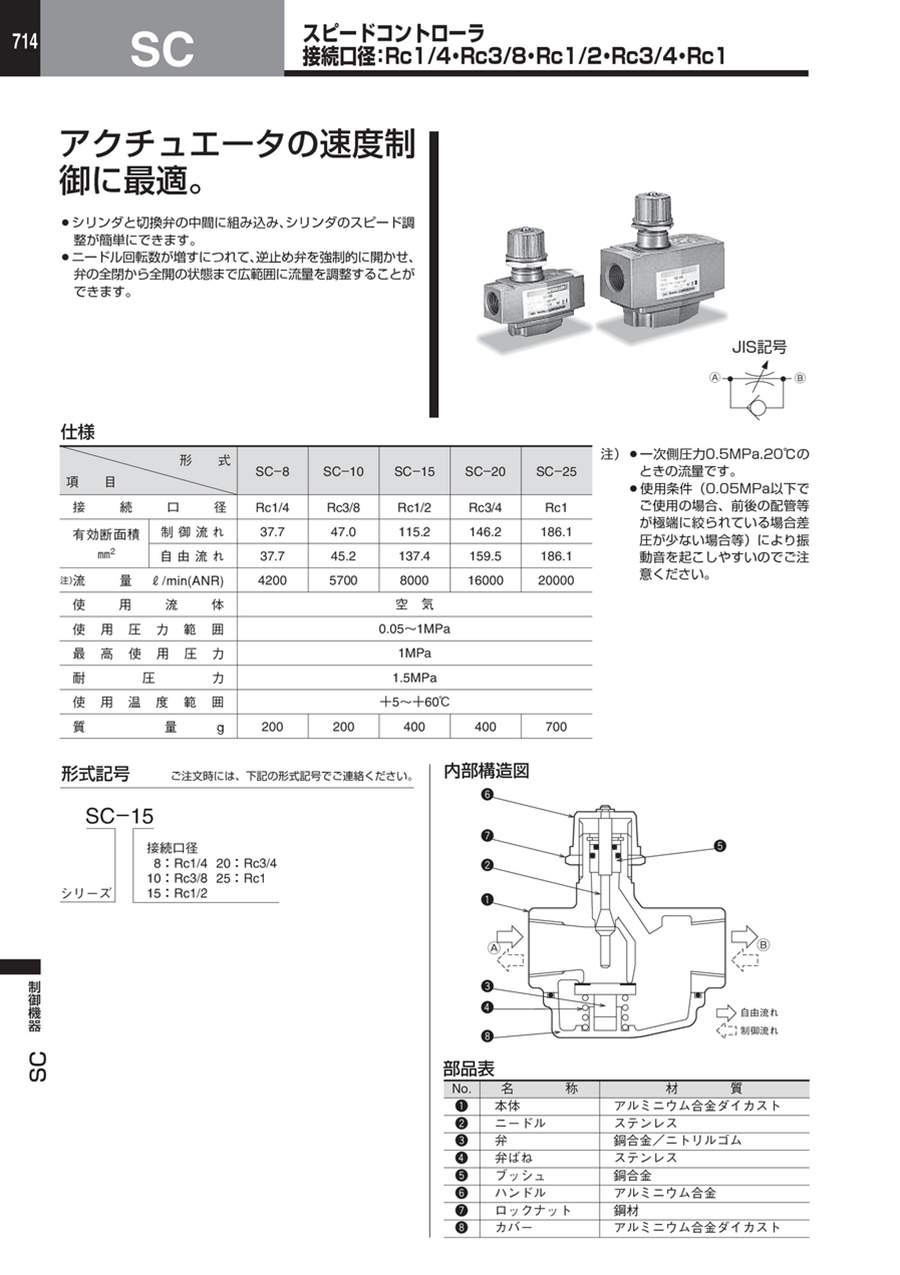

製品仕様
| 型番 | SC-8 | SC-10 | SC-15 | SC-20 | SC-25 | |
|---|---|---|---|---|---|---|
| 接続口径 | Rc1/4 | Rc3/8 | Rc1/2 | Rc3/4 | Rc1 | |
| 有効断面積mm2 | 制御流れ | 37.7 | 47.0 | 115.2 | 146.2 | 186.1 |
| 自由流れ | 37.7 | 45.2 | 137.4 | 159.5 | 186.1 | |
| 流量※ l/min（ANR） | 4200 | 5700 | 8000 | 16000 | 20000 | |
| 使用流体 | 空 気 | |||||
| 使用圧力範囲 | 0.05～1MPa | |||||
| 最高使用圧力 | 1MPa | |||||
| 耐圧力 | 1.5MPa | |||||
| 使用温度範囲 | +5～+60℃ | |||||
| 質量 g | 200 | 200 | 400 | 400 | 700 | |
※一次側圧力0.5MPa.20℃のときの流量です。
※使用条件（0.05MPa以下でご使用の場合、前後の配管等が極端に絞られている場合、差圧が少ない場合等）により振動音を起こしやすいのでご注意ください。
部品表
| No. | 名称 | 材質 |
|---|---|---|
| （1） | 本体 | アルミニウム合金ダイカスト |
| （2） | ニードル | ステンレス |
| （3） | 弁 | 銅合金／ニトリルゴム |
| （4） | 弁ばね | ステンレス |
| （5） | ブッシュ | 銅合金 |
| （6） | ハンドル | アルミニウム合金 |
| （7） | ロックナット | 鋼材 |
| （8） | カバー | アルミニウム合金ダイカスト |
選定サポート情報
注文例
性能・試験情報
流量特性図
SC-8
SC-10
SC-15
SC-20
SC-25
詳細情報
基本情報
シリンダの調節が簡単にできるスピードコントローラ。
【特長】
・シリンダと切換弁の中間に組み込み、シリンダのスピード調整が簡単にできます。
・ニードル回転数が増すにつれて、逆止め弁を強制的に開かせ、弁の全閉から全開の状態まで広範囲に流量を調整することができます。
【用途】
・空気圧アクチュエータの速度制御に最適。
