メカニカル部品技術窓口
スピードコントローラ TSCシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,388円～2,060円
- 税込単価
- 1,527円～2,266円
ストレート形やL形が揃い、取付姿勢は自由自在なスピードコントローラ。【特長】・...
詳細情報を確認する
商品情報
外形図
TSC - L - BFの寸法図
TSC - Lの寸法図
TSC - F - BFの寸法図
TSC - USの寸法図
TSC - US - BFの寸法図
TSCの寸法図
TSC - Fの寸法図

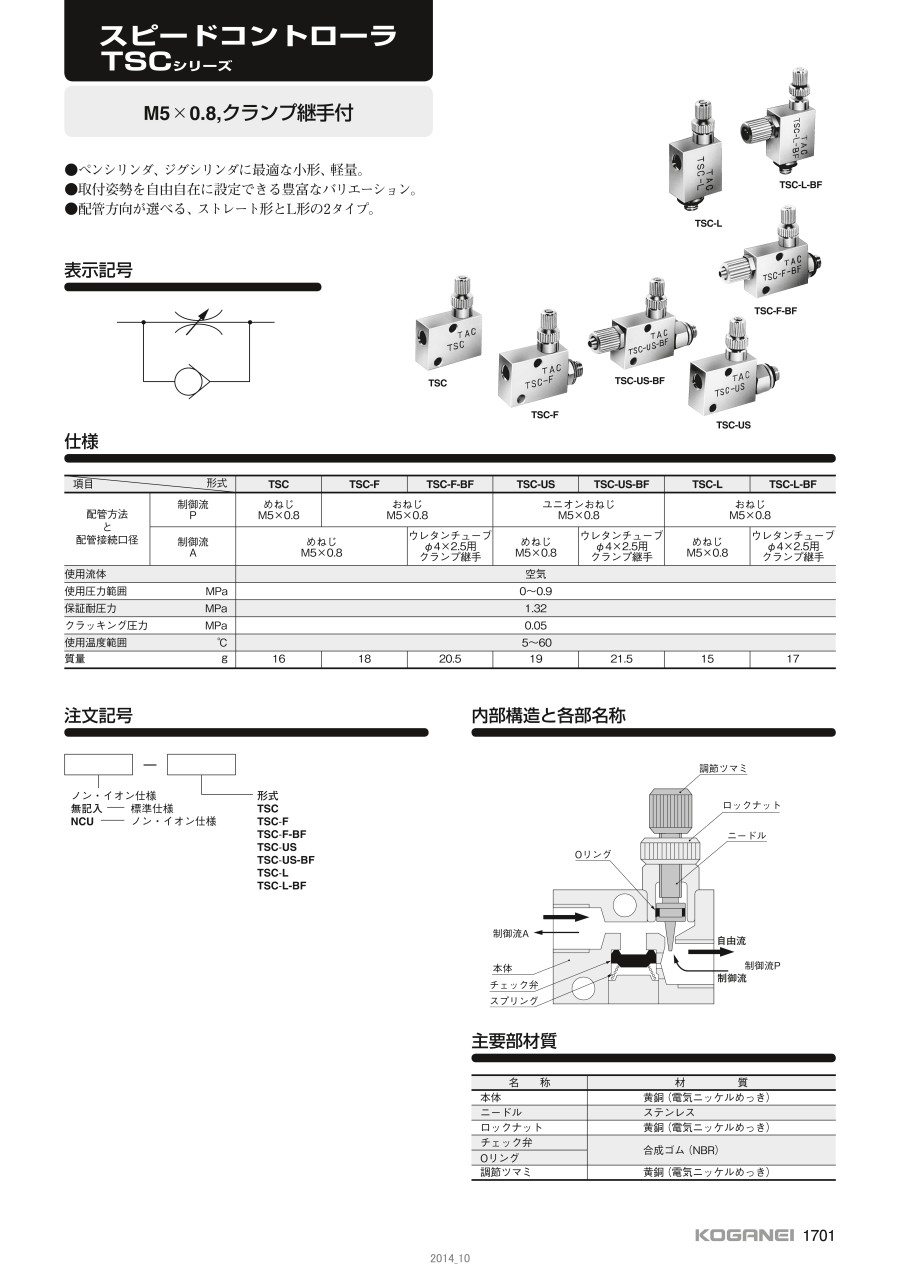

製品仕様
取り付け姿勢を自由自在に設定できる豊富なバリエーション
TSC - L - BFの外観
TSC - Lの外観
TSC - F - BFの外観
TSC - USの外観
TSC - US - BFの外観
TSCの外観
TSC - Fの外観
| 項目 | 型番 | |||||||
|---|---|---|---|---|---|---|---|---|
| TSC | TSC-F | TSC-F-BF | TSC-US | TSC-US-BF | TSC-L | TSC-L-BF | ||
| 配管方法 と 配管接続口径 | 制御流 P | めねじ M5×0.8 | おねじ M5×0.8 | ユニオンおねじ M5×0.8 | おねじ M5×0.8 | |||
| 制御流 A | めねじ M5×0.8 | ウレタンチューブ φ 4×2.5用 クランプ継手 | めねじ M5×0.8 | ウレタンチューブ φ 4×2.5用 クランプ継手 | めねじ M5×0.8 | ウレタンチューブ φ 4×2.5用 クランプ継手 | ||
| 使用流体 | 空気 | |||||||
| 使用圧力範囲 MPa | 0～0.9 | |||||||
| 保証耐圧力 MPa | 1.32 | |||||||
| クラッキング圧力 MPa | 0.05 | |||||||
| 使用温度範囲 ℃ | 5～60 | |||||||
| 質量 g | 16 | 18 | 20.5 | 19 | 21.5 | 15 | 17 | |
内部構造と各部名称
調節ツマミ、ロックナット、ニードル、Oリング、本体、チェック弁、スプリング
主要部材質
本体：黄銅(電気ニッケルめっき)
ニードル：ステンレス
ロックナット：黄銅(電気ニッケルめっき)
チェック弁：合成ゴム(NBR)
Oリング：合成ゴム(NBR)
調節ツマミ：黄銅(電気ニッケルめっき)
開発秘話
発売以来、数十年経過しており、信頼と実績があります。
幅広い業界に採用されています。
詳細情報
基本情報
ストレート形やL形が揃い、取付姿勢は自由自在なスピードコントローラ。
【特長】
・流量特性に優れ、小形サイズ
・ペンシリンダ、ジグシリンダ、スリムシリンダに最適な小形、軽量
・ユニオンタイプは配管またはニードルの向きを自由に設定可能
・小形シリンダに最適な小形、軽量タイプのスピードコントローラ
・エアシリンダ等の速度を調整
・エルボタイプ、シリンダ直結タイプなど豊富な形状とサイズを準備
【用途】
・あらゆる業界、エアシリンダ等使用の生産ラインに最適
