コガネイ

クイック継手付スピードコントローラ大流量タイプ SCGシリーズ

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 1,318円～1,771円

税込単価: 1,450円～1,948円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クイック継手付スピードコントローラスタンダードタイプ SC□-M・SS□-Mシリーズ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クリーン仕様クイック継手付スピードコントローラスタンダードタイプ SC□-Mシリーズ

通常出荷日：3 日目

ワンタッチでスピーディーにチューブの脱着が可能な継手。【特長】・シリンダ等アク...

種類
スピードコントローラ
本体形状
エルボ
制御方向
メータアウト
接続部の種類
おねじ+ワンタッチ継手
本体材質
ポリブチレンテレフタレート
ねじ部材質
黄銅
ツマミの種類
標準
ロックナットの種類
リングナット
使用温度範囲 (℃)
0::60
使用圧力範囲 (MPa)
0.1::0.7
スピードコントローラタイプ
大流量タイプ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

シリンダの作動時間をデジタル設定＆自動補正

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

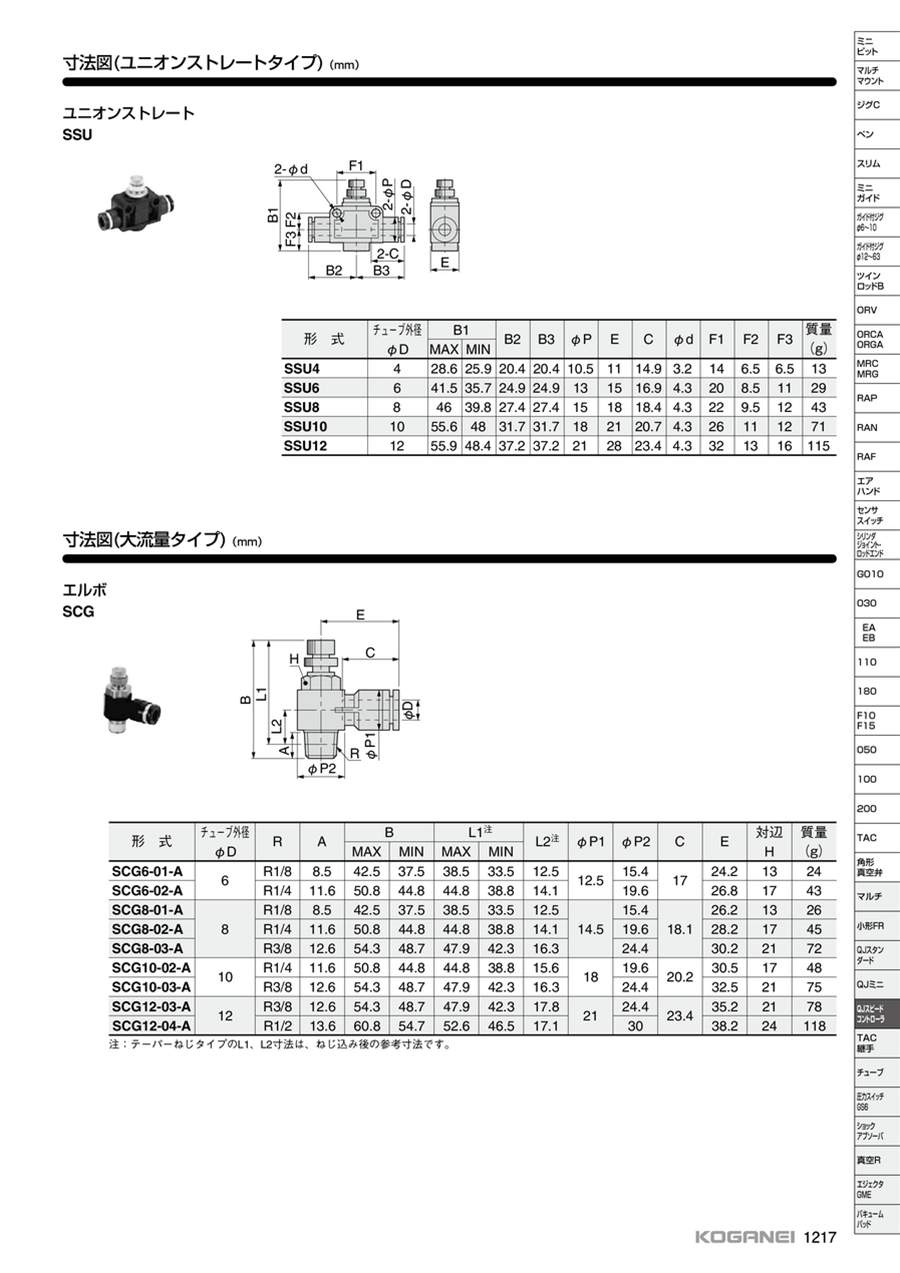

外形図

寸法図

製品仕様

外観

取り付け方式：シリンダ直付け、使用流体：空気（真空には使えない）、使用圧力範囲：0.1～0.7MPa、逆止弁作動圧力：0.05MPa、使用温度範囲：0～+60℃、推奨チューブ：ナイロンチューブ・ウレタンチューブ

規格表

型番	チューブ外径φD	R	A	B		L1^注		L2^注	φP1	φP2	C	E	対辺H	質量（g）
型番	チューブ外径φD	R	A	MAX	MIN	MAX	MIN	L2^注	φP1	φP2	C	E	対辺H	質量（g）
SCG6-01-A	6	R1/8	8.5	42.5	37.5	38.5	33.5	12.5	12.5	15.4	17	24.2	13	24
SCG6-02-A	6	R1/4	11.6	50.8	44.8	44.8	38.8	14.1	12.5	19.6	17	26.8	17	43
SCG8-01-A	8	R1/8	8.5	42.5	37.5	38.5	33.5	12.5	14.5	15.4	18.1	26.2	13	26
SCG8-02-A		R1/4	11.6	50.8	44.8	44.8	38.8	14.1		19.6		28.2	17	45
SCG8-03-A		R3/8	12.6	54.3	48.7	47.9	42.3	16.3		24.4		30.2	21	72
SCG10-02-A	10	R1/4	11.6	50.8	44.8	44.8	38.8	15.6	18	19.6	20.2	30.5	17	48
SCG10-03-A	10	R3/8	12.6	54.3	48.7	47.9	42.3	16.3	18	24.4	20.2	32.5	21	75
SCG12-03-A	12	R3/8	12.6	54.3	48.7	47.9	42.3	17.8	21	24.4	23.4	35.2	21	78
SCG12-04-A	12	R1/2	13.6	60.8	54.7	52.6	46.5	17.1	21	30	23.4	38.2	24	118

注：テーパーねじタイプのL1、L2寸法は、ねじ込み後の参考寸法。

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

SCG8-01-A

SCG10-03-A

チューブの呼び D

(φ)

接続ねじ

最小発注数量

8	R1/8	1個
10	R3/8	1個

通常単価(税別) (税込単価)	通常出荷日

1,318円 ( 1,450円 )	3日目
1,771円 ( 1,948円 )	3日目

詳細情報

基本情報

基本情報

ワンタッチでスピーディーにチューブの脱着が可能な継手。
【特長】
・シリンダ等アクチュエータの速度制御用
・大流量仕様
・流量特性に優れ、低流域での微調整が容易
・エルボ、ストレートタイプを準備
【用途】
・あらゆる業界、エアシリンダ等使用の生産ラインに最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイック継手付スピードコントローラ大流量タイプ SCGシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q制御の方向にメータイン、メータアウトとは何か。

メータアウトは排気の圧力を制御し、複動形シリンダに使用します。メータインは入力側の圧力を制御し単動形シリンダに使用します。見分け方は調整ねじ上にA、Ｂの刻印がされています。

Qシリンダの速度を速くしたい場合の調整方法は

ニードルを全閉状態から反時計方向に廻します。希望速度になったら必ずロックナットで締めて設定がずれないようにしてください。
