クイック継手付スピードコントローラ フリータイプ SSFシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 982円～2,097円
- 税込単価
- 1,080円～2,307円
【特長】・シリンダ等アクチュエータの速度制御用ワンタッチでスピーディーにチュー...
詳細情報を確認する- 本体形状
- ユニバーサル
- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- 黄銅
- ツマミの種類
- 標準
- ロックナットの種類
- リングナット
- 使用温度範囲 (℃)
- 0::60
- 使用圧力範囲 (MPa)
- 0.1::0.9
- 仕様
- 標準仕様
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

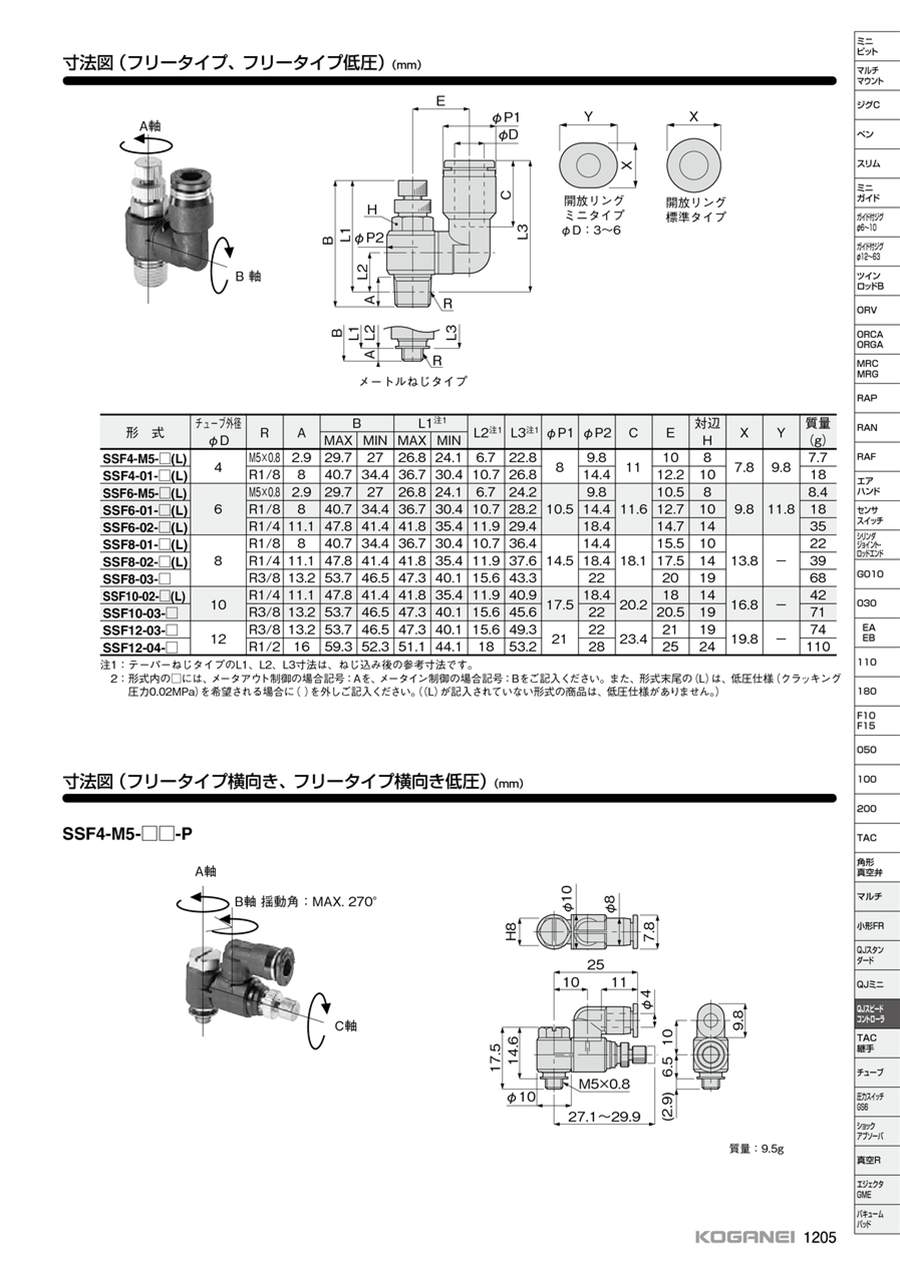

外形図
ミニタイプφD : 3～6（直径3～6mm）
標準タイプ
スピードコントローラ フリータイプの寸法図
スピードコントローラ フリータイプの寸法図
製品仕様
スピードコントローラ フリータイプの外観
| 項目 | 適用チューブサイズ | |
|---|---|---|
| φ1.8、φ3 | φ4、φ6、φ8、φ10、φ12、φ16 | |
| 使用流体 | 空気 | |
| 最高使用圧力 | 0.9MPa | |
| 使用真空圧力 | -100kPa | |
| 使用温度範囲 | 0～60℃ | |
| 推奨チューブ注 | ウレタンチューブ | ウレタンチューブ、ナイロンチューブ |
備考 : ガスケットまたはシール剤付。
注意 : チューブはコガネイのものを使用すること。チューブの外径精度は、呼称寸法の±0.1mm以内のものを使用すること。
また、コガネイ 導電性ウレタンチューブU2A - Bは使用不可。
規格表
| 型番 | チュ-ブ外径 φD | R | A | B | L1注1 | L2注1 | L3注1 | φP1 | φP2 | C | E | 対辺 H | X | Y | 質量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | MAX | MIN | ||||||||||||||
| SSF4-M5-□（L） | 4 | M5×0.8 | 2.9 | 29.7 | 27 | 26.8 | 24.1 | 6.7 | 22.8 | 8 | 9.8 | 11 | 10 | 8 | 7.8 | 9.8 | 7.7 |
| SSF4-01-□（L） | R1/8 | 8 | 40.7 | 34.4 | 36.7 | 30.4 | 10.7 | 26.8 | 14.4 | 12.2 | 10 | 18 | |||||
| SSF6-M5-□（L） | 6 | M5×0.8 | 2.9 | 29.7 | 27 | 26.8 | 24.1 | 6.7 | 24.2 | 10.5 | 9.8 | 11.6 | 10.5 | 8 | 9.8 | 11.8 | 8.4 |
| SSF6-01-□（L） | R1/8 | 8 | 40.7 | 34.4 | 36.7 | 30.4 | 10.7 | 28.2 | 14.4 | 12.7 | 10 | 18 | |||||
| SSF6-02-□（L） | R1/4 | 11.1 | 47.8 | 41.4 | 41.8 | 35.4 | 11.9 | 29.4 | 18.4 | 14.7 | 14 | 35 | |||||
| SSF8-01-□（L） | 8 | R1/8 | 8 | 40.7 | 34.4 | 36.7 | 30.4 | 10.7 | 36.4 | 14.5 | 14.4 | 18.1 | 15.5 | 10 | 13.8 | - | 22 |
| SSF8-02-□（L） | R1/4 | 11.1 | 47.8 | 41.4 | 41.8 | 35.4 | 11.9 | 37.6 | 18.4 | 17.5 | 14 | 39 | |||||
| SSF8-03-□ | R3/8 | 13.2 | 53.7 | 46.5 | 47.3 | 40.1 | 15.6 | 43.3 | 22 | 20 | 19 | 68 | |||||
| SSF10-02-□（L） | 10 | R1/4 | 11.1 | 47.8 | 41.4 | 41.8 | 35.4 | 11.9 | 40.9 | 17.5 | 18.4 | 20.2 | 18 | 14 | 16.8 | - | 42 |
| SSF10-03-□ | R3/8 | 13.2 | 53.7 | 46.5 | 47.3 | 40.1 | 15.6 | 45.6 | 22 | 20.5 | 19 | 71 | |||||
| SSF12-03-□ | 12 | R3/8 | 13.2 | 53.7 | 46.5 | 47.3 | 40.1 | 15.6 | 49.3 | 21 | 22 | 23.4 | 21 | 19 | 19.8 | - | 74 |
| SSF12-04-□ | R1/2 | 16 | 59.3 | 52.3 | 51.1 | 44.1 | 18 | 53.2 | 28 | 25 | 24 | 110 | |||||
注意 : 1.テーパーねじタイプのL1、L2、L3寸法は、ねじ込み後の参考寸法。
開発秘話
発売以来、数十年経過しており、信頼と実績があります。
幅広い業界に採用されています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,526円 ( 1,679円 ) | 在庫品1日目当日出荷可能 |
982円 ( 1,080円 ) | 在庫品1日目当日出荷可能 |
1,154円 ( 1,269円 ) | 5日目 |
1,567円 ( 1,724円 ) | 在庫品1日目当日出荷可能 |
1,438円 ( 1,582円 ) | 在庫品1日目当日出荷可能 |
1,548円 ( 1,703円 ) | 3日目 |
1,145円 ( 1,260円 ) | 在庫品1日目当日出荷可能 |
982円 ( 1,080円 ) | 27日目 |
1,547円 ( 1,702円 ) | 3日目 |
2,097円 ( 2,307円 ) | 在庫品1日目当日出荷可能 |
1,997円 ( 2,197円 ) | 在庫品1日目当日出荷可能 |
2,001円 ( 2,201円 ) | 15日目 |
詳細情報
基本情報
【特長】
・シリンダ等アクチュエータの速度制御用ワンタッチでスピーディーにチューブの脱着が可能な継手。
・流量特性に優れ、低流域での微調整が容易。
【用途】
・あらゆる業界、エアシリンダ等使用の生産ラインに最適。
