超小形インアウトスピードコントローラ SCDシリーズ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,097円～5,005円特別価格
- 税込単価
- 3,407円～5,506円特別価格
小形・軽量・薄形のインアウトスピードコントローラ。【特長】・給気と排気の両方向...
詳細情報を確認する- 制御方向
- メーターイン・メーターアウト
- ツマミの種類
- マイナスドライバ溝付
- ロックナットの種類
- リングナット
- 使用温度範囲 (℃)
- 0::60
- 使用圧力範囲 (MPa)
- 0.1::0.7
- オプション
- なし
- クリーン仕様
- クリーン仕様なし
- 材質制限
- 材質制限なし
- 管接続口径
- M
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

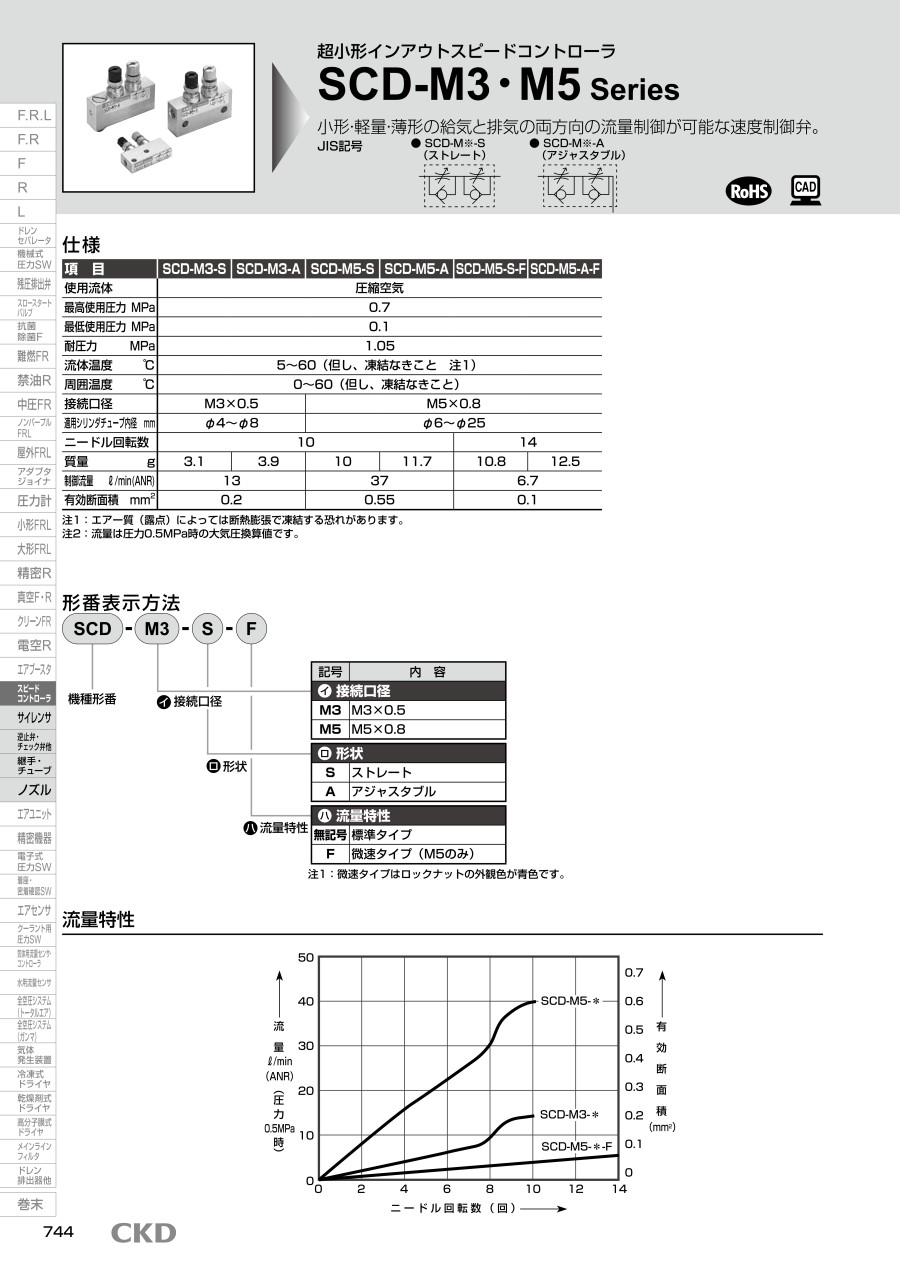

| 項目 | SCD-M3-S | SCD-M3-A | SCD-M5-S | SCD-M5-A | SCD-M5-S-F | SCD-M5-A-F |
|---|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | |||||
| 最高使用圧力 MPa | 0.7 | |||||
| 最低使用圧力 MPa | 0.1 | |||||
| 耐圧力 Mpa | 1.05 | |||||
| 流体温度 ℃ | 5～60（但し、凍結なきこと 注1） | |||||
| 周囲温度 ℃ | 0～60（但し、凍結なきこと） | |||||
| 接続口径 | M3×0.5 | M5×0.8 | ||||
| 適用シリンダチューブ内径 mm | φ4～φ8 | φ6～φ25 | ||||
| ニードル回転数 | 10 | 14 | ||||
| 質量 g | 3.1 | 3.9 | 10 | 11.7 | 10.8 | 12.5 |
| 制御流量 l/min（ANR） | 13 | 37 | 6.7 | |||
| 有効断面積 mm2 | 0.2 | 0.55 | 0.1 | |||
注1：エアー質（露点）によっては断熱膨張で凍結する恐れがあります。
注2：流量は圧力0.5MPa時の大気圧換算値です。
流量特性
内部構造および部品リスト
アジャスタブルタイプ
| 品番 | 部品名称 | 材質 |
|---|---|---|
| 1 | ツマミ | アルミニウム合金 |
| 2 | ニードル | ステンレス鋼 |
| 3 | ロックナット | アルミニウム合金 |
| 4 | ニードルガイド | アルミニウム合金 （微速タイプはステンレス鋼） |
| 5 | チェック金具 | アルミニウム合金 |
| 6 | Oリング | ニトリルゴム |
| 7 | パッキン | 水素化ニトリルゴム |
| 8 | ボディ | アルミニウム合金 |
| 9 | 鋼球 | ステンレス鋼 |
| 10 | ボルト | 黄銅 |
| 11 | Oリング | ニトリルゴム |
| 12 | ガスケット | 鋼+ニトリルゴム |
注1：ツマミの外観色は片側が黒色になります。（アジャスタブルタイプでは黒色がメータイン側を表します）
注2：ストレートタイプ（（10）（11）（12）なし）も材質は共通です。
注3：黄銅部品は無電解ニッケルメッキ付です。
外形図
SCD-M3-S（ストレート）
SCD-M3-A（アジャスタブル）
SCD-M5-S（ストレート）
SCD-M5-A（アジャスタブル）
この商品の使用例
メータアウト回路／メータインアウト回路併用
インアウトスピードコントローラで制御を行うと速度がさらに安定しやすくなる。
〔例1〕片ロッドシリンダで低速度制御を行う場合、メータアウト回路ではPUSH側の作動直後に飛び出しが発生。
〔例2〕垂直取付の場合に負荷の自重により作動直後に飛び出しが発生することがある。
これらの場合、メータインアウト回路を用いることにより速度が安定しやすくなる。
〔飛び出し現象の原因〕
メータアウト回路の場合、排気側の流量を絞るためバルブ切換直後は両側が同圧になり、ピストン受圧面積差分の推力または負荷重量分の推力が余分に働き飛び出しが発生する。さらにピストンが移動することで排気圧が上昇し減速され設定速度になる。飛び出しがこの現象による場合、給気側の流量を絞ることにより急激な推力の変動を抑え飛び出しを解消することができる。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,274円1,145円 ( 1,260円 ) | 在庫品1日目当日出荷可能 |
3,097円 ( 3,407円 ) | 5日目 |
3,274円 ( 3,601円 ) | 4日目 |
5,005円 ( 5,506円 ) | 在庫品1日目当日出荷可能 |
4,397円 ( 4,837円 ) | 4日目 |
詳細情報
基本情報
小形・軽量・薄形のインアウトスピードコントローラ。
【特長】
・給気と排気の両方向の流量制御が可能な速度制御弁
【用途】
・インアウトスピードコントローラで制御を行うと速度がさらに安定しやすくなる
・残圧抜き後の初動時の飛び出しを抑えることができるため、危険防止に
・単動シリンダの往復速度制御が可能
・エアオペレイト弁、サックバック弁の微量調整が可能
